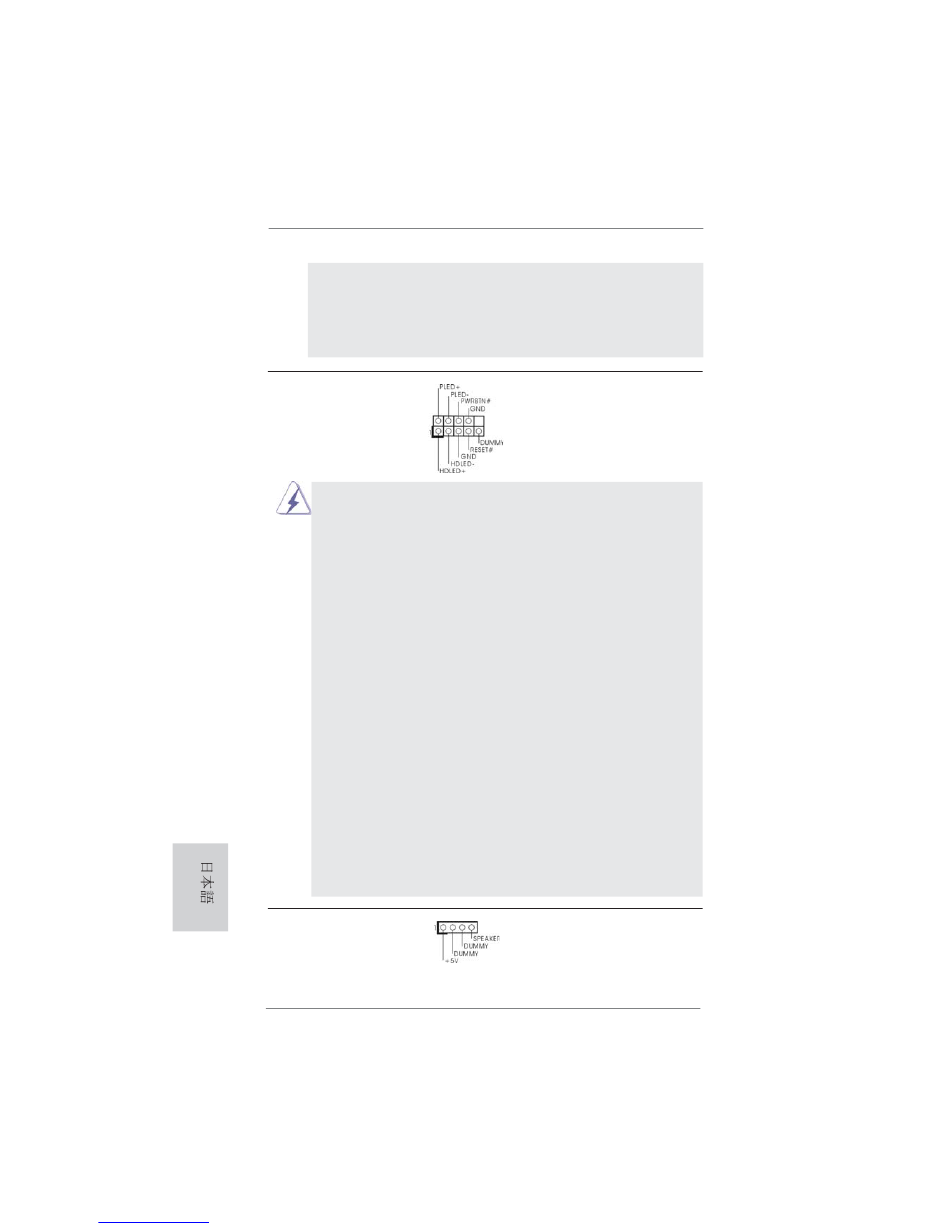

システムパネルコネクタ
(9 ピン PANEL1)
ページ 2, アイテム 16 を参照
シャーシに付いている電源スイッチ、リセットスイッチ、システムステータスイン
ジケータを下記のピン割り当て指示に従ってこのヘッダに接続します。ケーブ
ルを接続する前にピンの正負極性にご注意ください。
PWRBTN ( 電源スイッチ ):
前面パネルに付いている電源スイッチに接続します。電源スイッチによるシス
テム電源オフ方法を設定して変更することも可能です。
RESET ( リセットスイッヱ ):
シャーシの前面パネルに付いているリセットスイッチに接続します。コンピュータ
がフリーズし、 正常な再起動をしない場合は、 リセットスイッチを押してコンピュー
タを再起動します。
PLED ( システム電源 LED):
シャーシの前面パネルに付いている電源ステータスインジケータに接続しま
す。LED は、システムが動作しているときに点灯します。LED はシステムが
S1/S3 スリープ状態のときに点滅します。システムが S4 スリープ状態になる
か、電源オフ (S5) になると、LED は消灯します。
HDLED ( ハードドライブアクティビティ LED):
シャーシの前面パネルに付いているハードドライブアクティビティ LED に接続
します。LED は、ハードドライブがデータの読み込みまたは書き込み動作をし
ているときに点灯します。
前面パネルのデザインはシャーシによって異なります。前面パネルモジュール
は、主に電源スイッチ、リセットスイッチ、電源 LED、ハードドライブアクティビティ
LED、スピーカーなどから構成されています。シャーシの前面パネルモジュー
ルをこのヘッダに接続する際は、ワイヤとピンの割り当てが正しく対応してい
ることを確認してください。
シャーシスピーカーヘッダ
(4 ピン SPEAKER1)
ページ 2, アイテム 21 を参照
124
manuals search engine
®
Windows
7 / 7 64-bit / Vista
OS の場合 :
Realtek コントロールパネルから " FrontMic " ( フロントマイ
ク ) タブを開きます。 " Recording Volume " ( 録音音量 ) を
調整します。
このコネクタは数種類のシステムフ ロ
ントパネルの機能を提供します。
シャーシのスピーカーとこのヘッダを接
続してください。
ASRock P75 Pro3 Motherboard
TM
TM
/ Vista
64-bit
