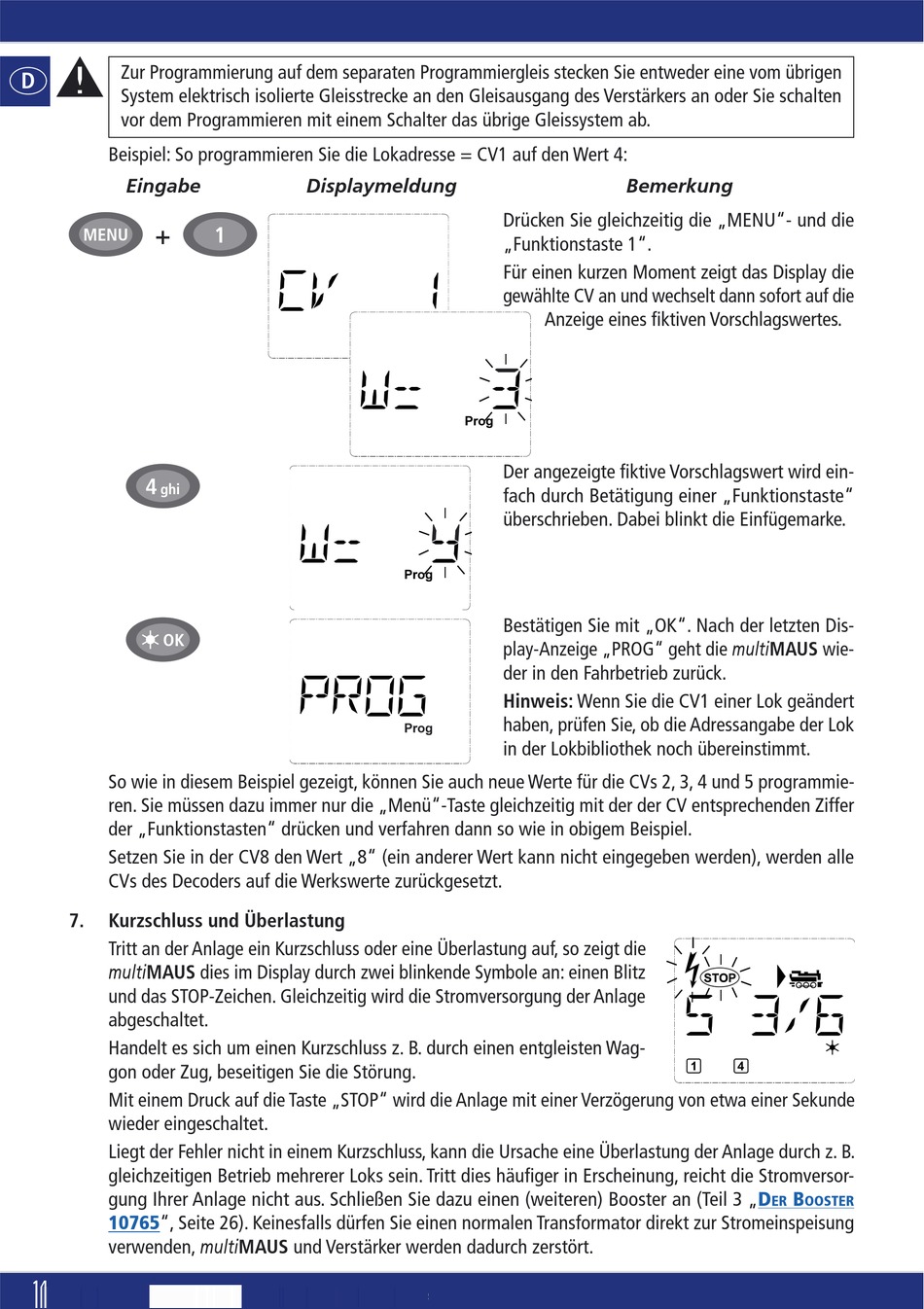

Kurzschluss Und Überlastung - roco multiMAUS Handbuch

Zur Programmierung auf dem separaten Programmiergleis stecken Sie entweder eine vom übrigen
�
System elektrisch isolierte Gleisstrecke an den Gleisausgang des Verstärkers an oder Sie schalten
vor dem Programmieren mit einem Schalter das übrige Gleissystem ab.
Beispiel: So programmieren Sie die Lokadresse = CV1 auf den Wert 4:
Eingabe
+
MENU
4
ghi
OK
So wie in diesem Beispiel gezeigt, können Sie auch neue Werte für die CVs 2, 3, 4 und 5 programmie-
ren. Sie müssen dazu immer nur die „Menü"-Taste gleichzeitig mit der der CV entsprechenden Ziffer
der „Funktionstasten" drücken und verfahren dann so wie in obigem Beispiel.
Setzen Sie in der CV8 den Wert „8" (ein anderer Wert kann nicht eingegeben werden), werden alle
CVs des Decoders auf die Werkswerte zurückgesetzt.
7. Kurzschluss und Überlastung
Tritt an der Anlage ein Kurzschluss oder eine Überlastung auf, so zeigt die
multiMAUS dies im Display durch zwei blinkende Symbole an: einen Blitz
und das STOP-Zeichen. Gleichzeitig wird die Stromversorgung der Anlage
abgeschaltet.
Handelt es sich um einen Kurzschluss z. B. durch einen entgleisten Wag-
gon oder Zug, beseitigen Sie die Störung.
Mit einem Druck auf die Taste „STOP" wird die Anlage mit einer Verzögerung von etwa einer Sekunde
wieder eingeschaltet.
Liegt der Fehler nicht in einem Kurzschluss, kann die Ursache eine Überlastung der Anlage durch z. B.
gleichzeitigen Betrieb mehrerer Loks sein. Tritt dies häufiger in Erscheinung, reicht die Stromversor-
gung Ihrer Anlage nicht aus. Schließen Sie dazu einen (weiteren) Booster an (Teil 3
10765", Seite 26). Keinesfalls dürfen Sie einen normalen Transformator direkt zur Stromeinspeisung
verwenden, multiMAUS und Verstärker werden dadurch zerstört.
14 14
Displaymeldung
1
Bemerkung
Drücken Sie gleichzeitig die „MENU"- und die
„Funktionstaste 1".
Für einen kurzen Moment zeigt das Display die
gewählte CV an und wechselt dann sofort auf die
Anzeige eines fiktiven Vorschlagswertes.
Der angezeigte fiktive Vorschlagswert wird ein-
fach durch Betätigung einer „Funktionstaste"
überschrieben. Dabei blinkt die Einfügemarke.
Bestätigen Sie mit „OK". Nach der letzten Dis-
play-Anzeige „PROG" geht die multiMAUS wie-
der in den Fahrbetrieb zurück.
Hinweis: Wenn Sie die CV1 einer Lok geändert
haben, prüfen Sie, ob die Adressangabe der Lok
in der Lokbibliothek noch übereinstimmt.
