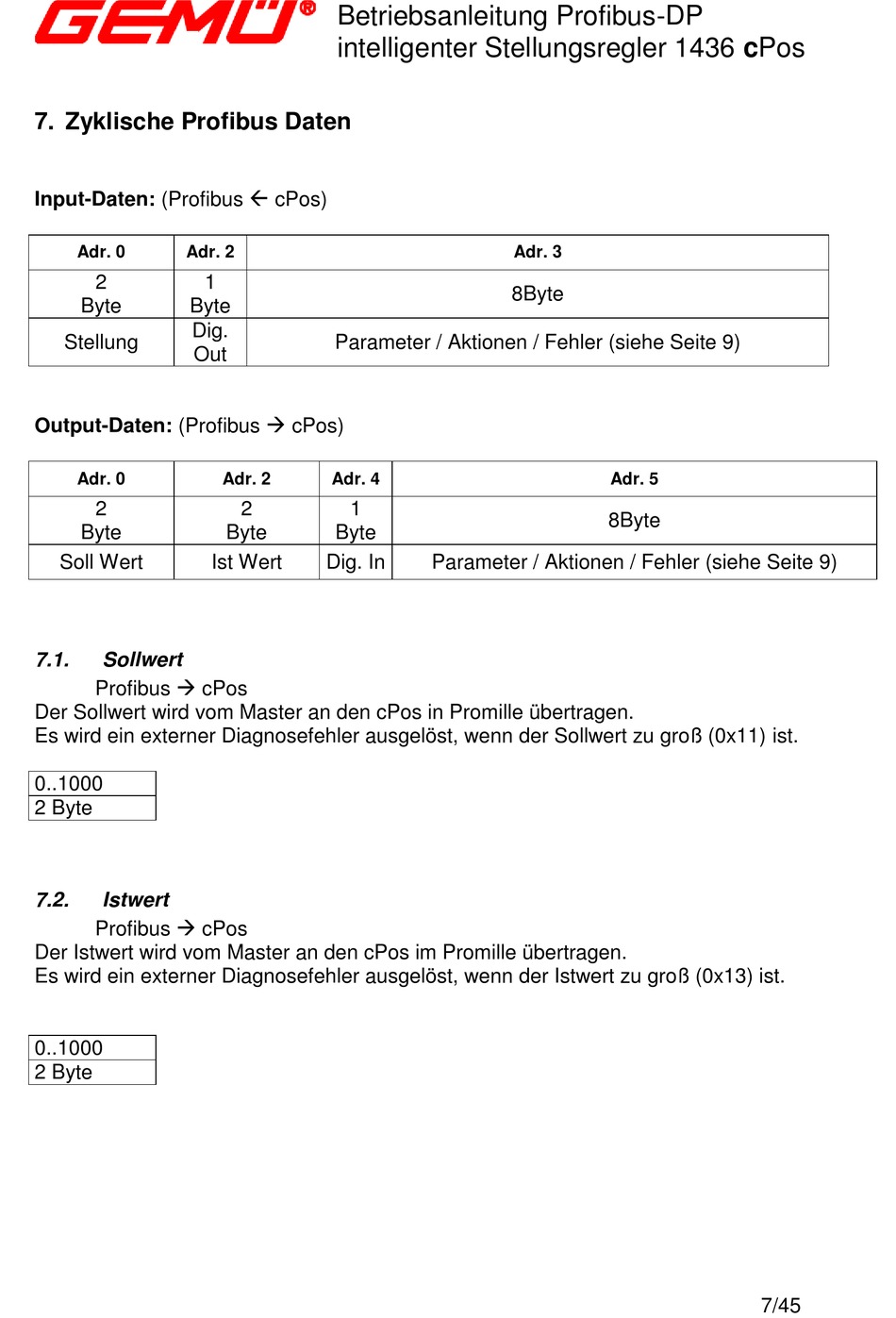

7. Zyklische Profibus Daten
Input-Daten: (Profibus cPos)
Adr. 0
Adr. 2
2
Byte
Byte
Dig.
Stellung
Out
Output-Daten: (Profibus cPos)
Adr. 0
2
Byte
Soll Wert
7.1.
Sollwert
Profibus cPos
Der Sollwert wird vom Master an den cPos in Promille übertragen.
Es wird ein externer Diagnosefehler ausgelöst, wenn der Sollwert zu groß (0x11) ist.
0..1000
2 Byte
7.2.
Istwert
Profibus cPos
Der Istwert wird vom Master an den cPos im Promille übertragen.
Es wird ein externer Diagnosefehler ausgelöst, wenn der Istwert zu groß (0x13) ist.
0..1000
2 Byte
Betriebsanleitung Profibus-DP
intelligenter Stellungsregler 1436 cPos
1
Parameter / Aktionen / Fehler (siehe Seite 9)
Adr. 2
Adr. 4
2
1
Byte
Byte
Ist Wert
Dig. In
Adr. 3
8Byte
Parameter / Aktionen / Fehler (siehe Seite 9)
Adr. 5
8Byte
7/45
