2. Kürzeren Rohrbogen am H-RL-Anschluss (außen) der
HKS montieren.
3. Den vorderen Isolierdeckel wieder aufsetzen und un-
ten und oben mit der hinteren Isolierung verrasten.

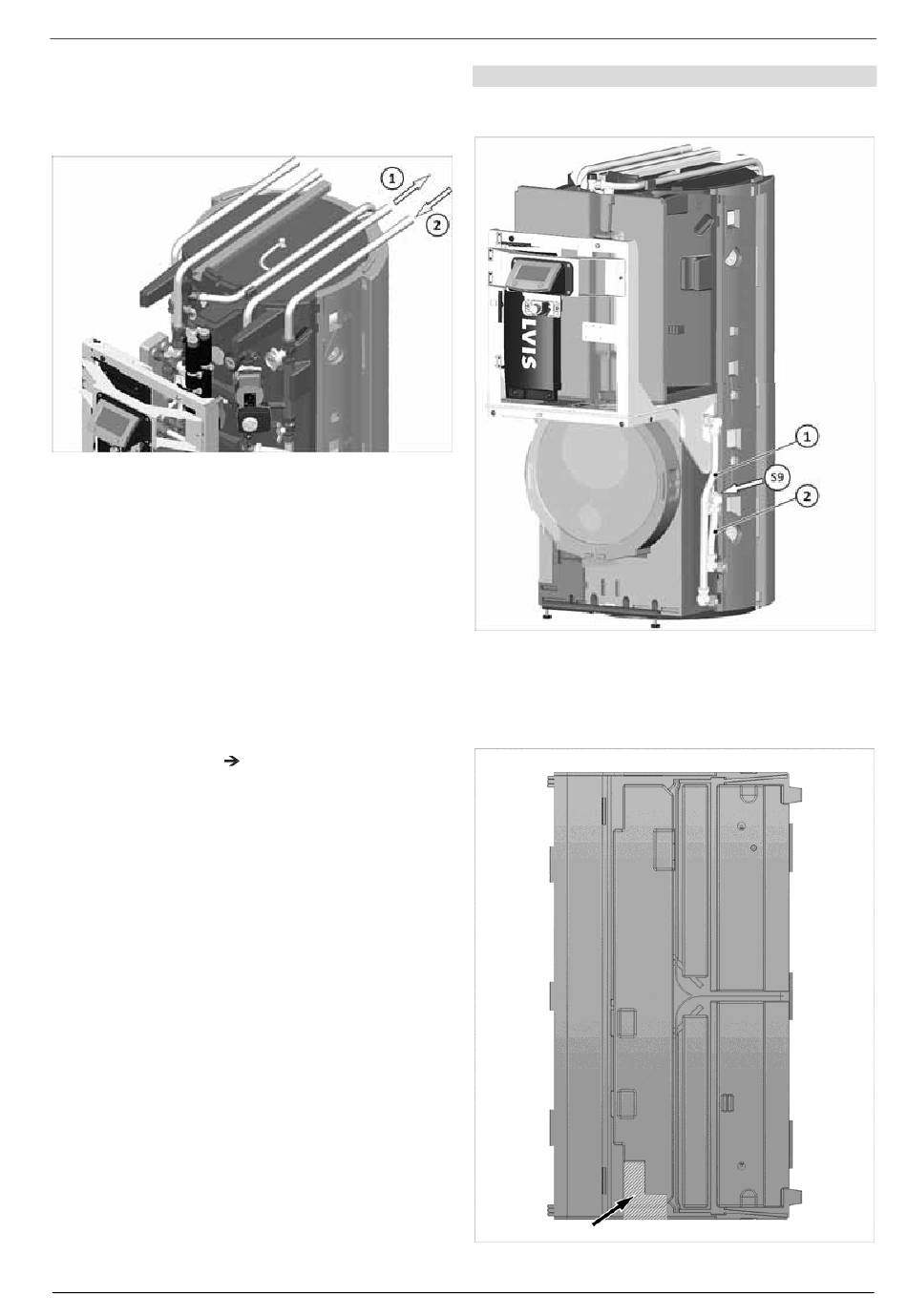

Abb. 33: H-VL / H-RL-Anschluss von hinten (SolvisBen Solo))
1
Heizung-Vorlauf (H-VL)
2
Heizung-Rücklauf (H-RL)
6.7.2 Mit externen Heizkreisstationen -
Solo, Anschluss von unten
Bei den SolvisBen-Varianten ohne Heizkreisstation können
externe Heizkreisstationen an den SolvisBen angeschlossen
werden. Hierzu sind am Heizungsvorlauf und -Rücklauf
bereits Winkel und Rohrbögen vormontiert, die Rohre
werden unten am SolvisBen herausgeführt.
Beim SolvisBen Solo werden die Vor- und Rücklaufleitun-
gen des externen Wärmeerzeugers außerhalb des Solvis-
Ben mit den Heizungsvor- und -rücklaufleitungen verbun-
den, vgl. Anlagenschema
SOLVIS MAL-BEN-LI-SL · Technische Änderungen vorbehalten · 30725-3c
Kap. „Anhang", S. 46.
Externe Heizkreisstation von unten anschließen
1. Die Rohre (1) und (2), unten rechts aus der Verkleidung
ragend, bauseits zur Heizkreisstation verlängern.
Abb. 34: H-VL (1) / H-RL-Anschluss (2) für externe HKS
2. Beim rechten Seitenteil der äußeren Isolierung muss
vor Montage im unteren Bereich entlang der Markie-
rung an der Innenseite ein Stück herausgeschnitten
werden.
Abb. 35: Rechtes Seitenteil beschneiden
6 Montage
