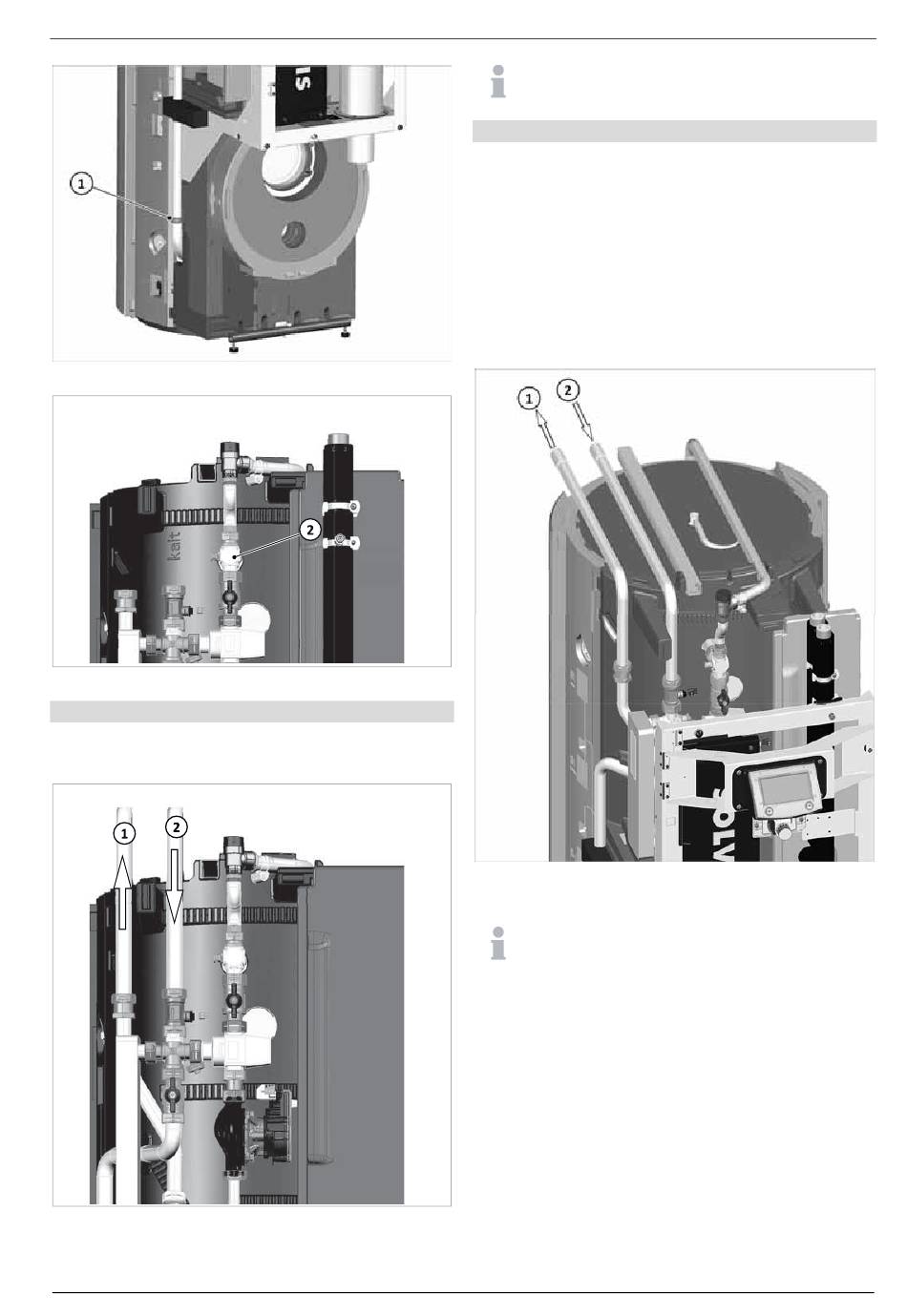

Abb. 25: Verschraubung Rücklauf kontrollieren / nachziehen
Abb. 26: Verschraubung Vorlauf kontrollieren / nachziehen
Anschluss nach oben montieren (Standard)
1. Trinkwasser, kalt (2) und Trinkwasser, warm (1) senk-
recht von oben anschließen.
Abb. 27: TWW-/TWK-Anschluss von oben
1
Trinkwasser, warm (TWW)
2
Trinkwasser, kalt (TWK)
SOLVIS MAL-BEN-LI-SL · Technische Änderungen vorbehalten · 30725-3c
Längenausdehnung beachten.
• Ausdehnungsbogen berücksichtigen.
Optional: Anschluss von hinten montieren
Mit dem als Zubehör erhältlichen Anschlusssatz können
die Anschlussleitungen innerhalb der Isolierhülle des
SolvisBen nach hinten verlegt werden.
1. Montage eines längeren Rohrbogens des Anschlusssat-
zes am TWK-Anschluss (2) der WWS.
2. Montage eines kürzeren Rohrbogens am TWW-
Anschluss (1) der WWS.
3. Anschluss bauseitige Leitungen an Rohrbögen:
- TWW (1) : außen
- TWK (2) : innen
Abb. 28: TWK- / TWW-Anschluss hinten
1
Trinkwasser, warm (TWW)
2
Trinkwasser, kalt (TWK)
Einbindung des Zirkulationsstranges gemäß Anla-
genschema im Anhang.
6 Montage
17
