2.3.2
Schema des Kältemittelkreises
75 %
+2 °C
–2 °C
1

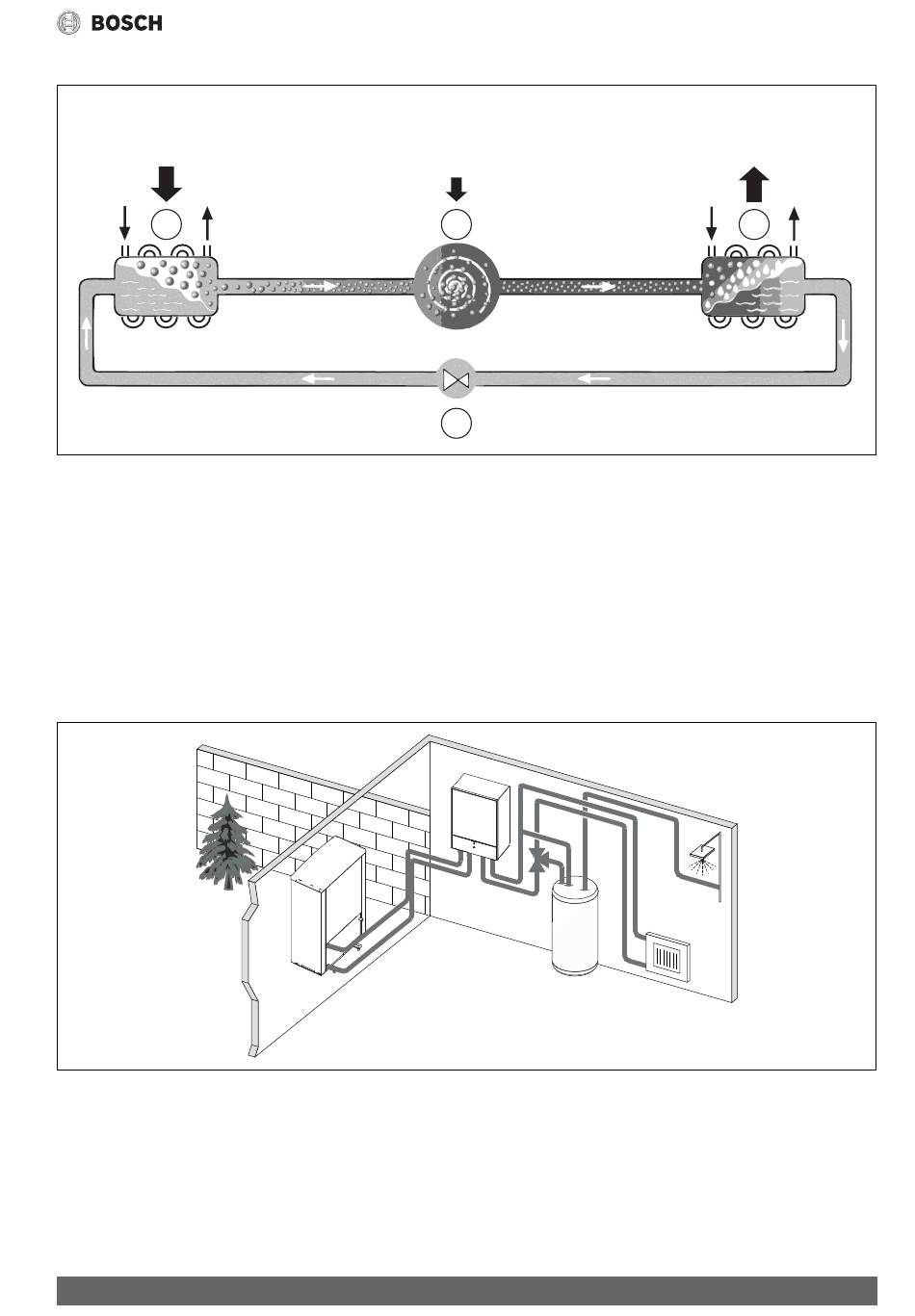

Bild 2
Funktionsprinzip des Kältemittelkreises in der Wärmepumpe
[1]
Verdampfer
[2]
Kompressor
[3]
Verflüssiger
[4]
Expansionsventil
2.4
Inneineinheit
Das Inneneinheit dient dazu, die aus der Wärmepumpe kommende Wär-
me in die Heizungsanlage und den Warmwasserspeicher zu verteilen.
Die Umwälzpumpe im Inneneinheit ist drehzahlgesteuert, sodass die
Drehzahl bei geringem Bedarf automatisch abgesenkt wird. Dadurch
sinkt der Energieverbrauch.
Bild 3
Wärmepumpe Compress 7000i AW, Inneneinheit AWE mit elektrischem Zuheizer und externem Warmwasserspeicher
Compress 7000/7400i AW AWE – 6721817931 (2019/12)
0 °C
–4,5 °C
25 %
2
88 °C
4
Wenn der Wärmebedarf bei niedrigen Außentemperaturen höher ist,
kann ein Zuheizer erforderlich sein. Zuheizer können integriert oder ex-
tern sein und werden über die Bedieneinheit im Inneneinheit zu- oder ab-
geschaltet. Wenn die Wärmepumpe nur einen Teil des Energiebedarfs
für die Heizungsanlage abdeckt, wird die fehlende Heizleistung über den
Zuheizer ergänzt. Wenn die Heizungsanlage den benötigten Energiebe-
darf wieder abdeckt, wird der Zuheizer automatisch ausgeschaltet.
AWE
Wenn die Wärmepumpe Compress 7000i AW mit der Inneneinheit AWE
kombiniert wird und auch Warmwasser erzeugen soll, muss ein externer
Warmwasserspeicher angeschlossen werden. Der Wechsel zwischen
Heizung und Warmwasser erfolgt dann über ein externes 3-Wege-Ventil.
Der integrierte Zuheizer in der Inneneinheit wird nach Bedarf gestartet.
Produktbeschreibung
100 %
+27 °C
+35 °C
3
50 °C
5
