Anschlussbeispiele; Normal-Modus: Subwoofer-Betrieb - Hifonics Vulcan VXi1201 Benutzerhandbuch

X-OVER MODE
PROTECT
LEVEL
LP/BP HP FULL
POWER BASS LEVEL
MIN MAX
CONTROLLER
VXi 1201
GND REM +12V
POWER INPUT
Optional kann noch ein
zweiter Subwoofer an die
nicht belegten Anschluss-
klemmen angeschlossen
werden. Dann muss die
Impedanz pro Subwoofer
4 - 8 Ohm betragen.
Subwoofer
2 – 8 Ohm
VERKABELUNG
• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cinch-Eingängen (LINE IN) des Verstärkers mittels geeigneten
hochwertigen Cinch-Audiokabeln. Falls Ihr Steuergerät über einen separaten Subwoofer-Ausgang (SUB OUT) verfügt, kann
vorzugsweise dieser benutzt werden.
• Verbinden Sie den Subwoofer mittels geeignetem Kabel mit den Lautsprecher-Ausgängen des Verstärkers (SPEAKER OUTPUT + / -).
• Achten Sie jedoch darauf, dass die Gesamtimpedanz des Subwoofers 2 Ohm nicht unterschreitet.
Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und Minus hat einen Totalverlust der
Basswiedergabe zur Folge und kann unter Umständen die Lautsprecher beschädigen.
X-OVER MODE
• Der X-OVER MODE-Schalter muss sich hierbei in Position LP/BP befinden.
PEGEL-REGLER
• Drehen Sie den Level-Regler gegen den Uhrzeigersinn auf die MIN Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80% - 90% der maximalen Lautstärke.
• Drehen Sie nun langsam den Level-Regler im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen hören.
• Drehen Sie den Level-Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
BASS BOOST
• Der Regler BASS BOOST erlaubt eine Bassanhebung um bis zu +18dB bei 45 Hz.
Eine zu hoch eingestellte Bassanhebung kann Ihre Lautsprecher durch Clipping/Überlastung zerstören sowie Ihr Hörvermögen
nachhaltig schädigen.
TIEFPASSFILTER
• Der LP-Regler (Tiefpassfilter) bestimmt die Begrenzung des Frequenzgangs der Lautsprecher nach oben.
Die Trennfrequenz ist stufenlos von 35Hz bis 250Hz regelbar.
SUBSONICFILTER
• Der SUB SONIC-Regler (Subsonicfilter) trennt die ultratiefen und nicht hörbaren Frequenzen des Audiosignals nach unten ab, damit
der Subwoofer nicht mechanisch und elektrisch überlastet wird. Die Trennfrequenz kann zwischen 15 und 55 Hz eingestellt werden
und ist je nach Größe des Subwoofers zu bestimmen.
PHASENREGLER
• Der PHASE-Regler erlaubt die Anpassung der Phasenlage von 0° bis 180°.
Dadurch kann der Subwoofer optimal an die Fahrzeugakustik angepasst werden.
BASS-FERNBEDIENUNG
• Die beiliegende Bass-Fernbedienung ermöglicht die Regelung der Bass-Lautstärke z.B. vom Fahrersitz aus.
Verwenden Sie nur die mitgelieferte Bass-Fernbedienung sowie das dazugehörende Kabel.
8
FUNKTIONSHINWEISE

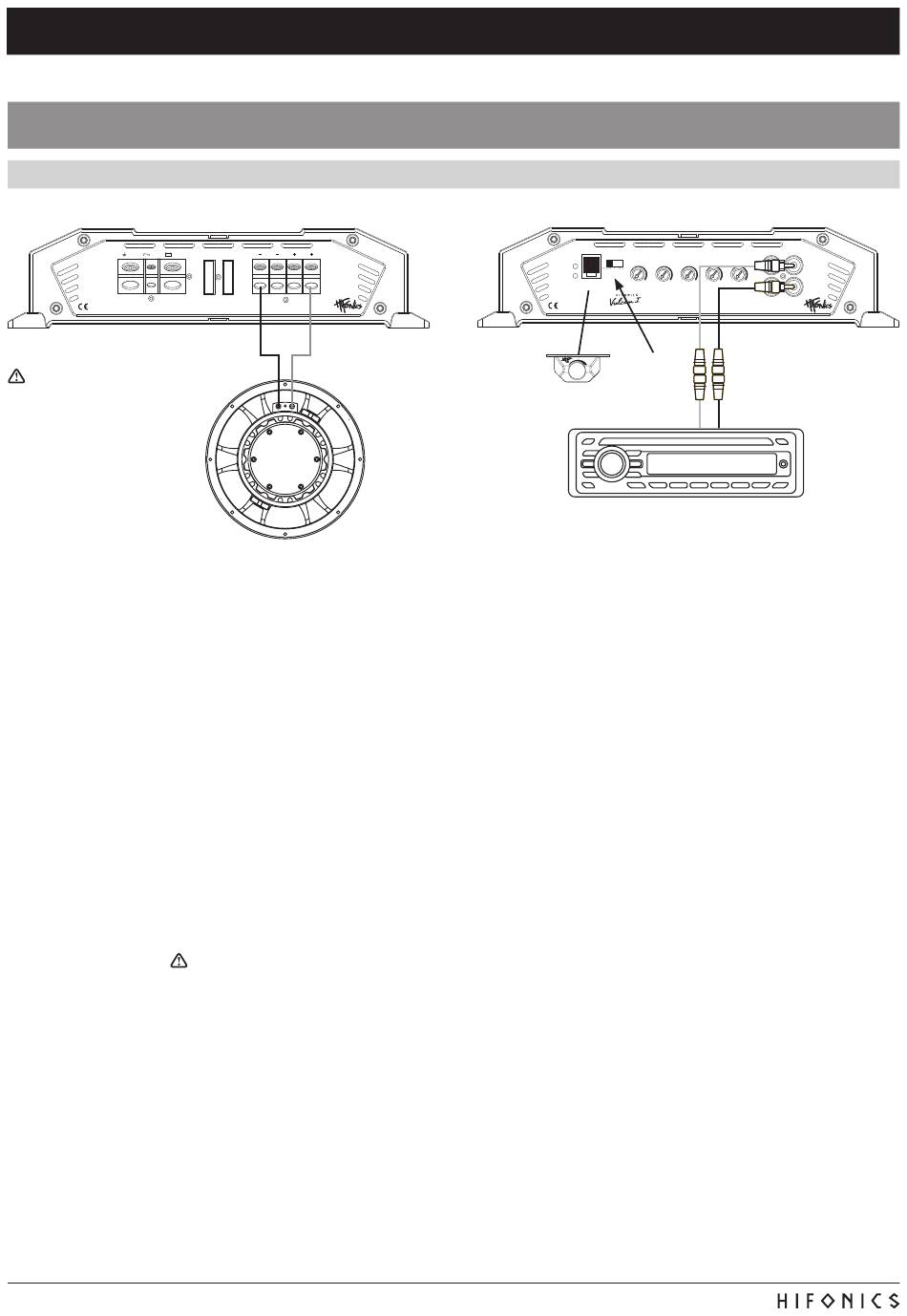

ANSCHLUSSBEISPIEL
LINE OUT LINE IN
R R
BASS SUB
BOOST PHASE LP SONIC
BP
0dB 12dB O° 180° 35Hz 250Hz 15Hz 55kHz

Normal-Modus: Subwoofer-Betrieb

L L
SPEAKER OUTPUT
FUSE
Benutzen Sie diesen Regler stets mit Bedacht.
X-OVER MODE
PROTECT
LP/BP HP FULL
POWER BASS LEVEL
CONTROLLER
VXi 1201
GND REM
Bass Level Controller mit
beiliegendem Kabel anschließen
POWER
Stereo Cinch-Audiokabel (L/R oder SUB OUT)
vom Steuergerät mit LINE IN L/R des Verstärkers verbinden
LINE OUT LINE IN
R
BASS SUB
LEVEL
BOOST PHASE LP SONIC
BP
MIN MAX 0dB 12dB O° 180° 35Hz 250Hz 15Hz 55kHz
L
LP/BP
+12V
INPUT SPEAKER OUTPUT
FUSE
R
L
