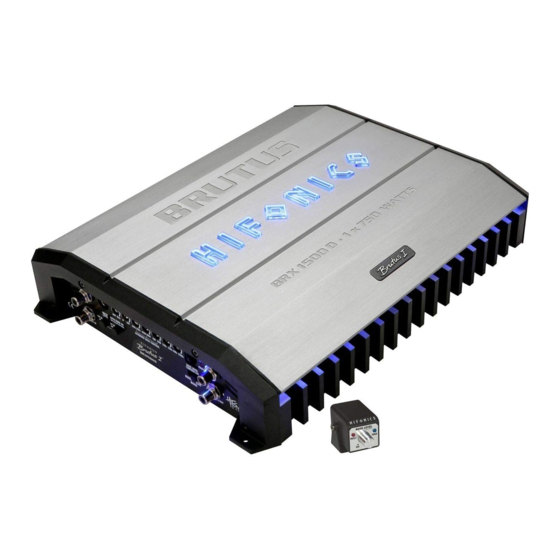

DIGITAL CLASS D
MONO AMPLIFIERS
BRX1500D
BRX2000D
BRX3000D
BENUTZERHANDBUCH
OWNER'S MANUAL
2
16

Werbung

Kapitel

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Hifonics BRX1500D

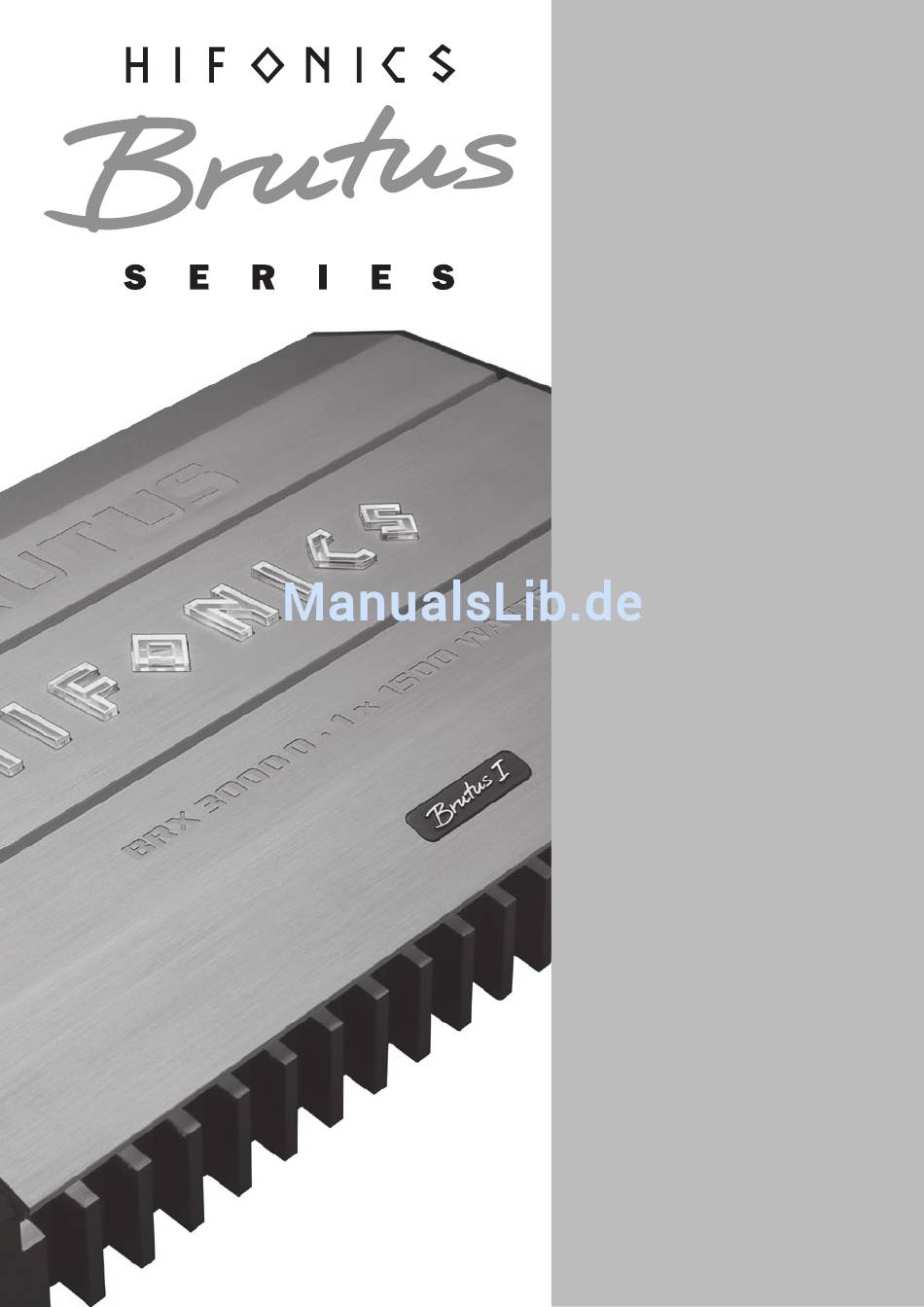

  • Seite 1 DIGITAL CLASS D MONO AMPLIFIERS BRX1500D BRX2000D BRX3000D BENUTZERHANDBUCH OWNER‘S MANUAL...
  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS SICHERHEITSHINWEISE INSTALLATIONSHINWEISE Mechanische Installation ........................4 Elektrische Anschlüsse ........................5 FUNKTIONSHINWEISE Funktionen und Bedienelemente .......................6 Anschlussbeispiele ..........................8 • Normal-Modus: Subwoofer-Betrieb ....................8 • Master/Slave-Modus: Subwoofer-Betrieb mit zwei Verstärkern ............9 Einstellbereiche der Filter ........................10 ALLGEMEINE HINWEISE Technische Daten ..........................11 Garantiehinweis ..........................11 FEHLERBEHEBUNG OPTIONALES ZUBEHÖR HINWEIS...
  • Seite 3: Sicherheitshinweise

    SICHERHEITSHINWEISE BITTE BEACHTEN SIE DIE FOLGENDEN HINWEISE VOR INBETRIEBNAHME! DAS VON IHNEN ERWORBENE GERÄT IST NUR FÜR DEN BETRIEB DAS GERÄT NICHT AN STELLEN EINBAUEN, AN DENEN ES HOHER AN EINEM 12-V-BORDNETZ EINES FAHRZEUGS AUSGELEGT. An- FEUCHTIGKEIT ODER STAUB AUSGESETZT IST. Bauen Sie das Ge- dernfalls besteht Feuergefahr, die Gefahr eines elektrischen Schlages oder rät so ein, dass es vor hoher Feuchtigkeit und Staub geschützt ist.
  • Seite 4: Installationshinweise

    INSTALLATIONSHINWEISE HINWEIS Bevor Sie mit der Installation des Soundsystems beginnen, trennen Sie unbedingt den Massepol der Fahrzeugbatterie ab, um Kurzschlüsse und Stromschläge zu vermeiden. MECHANISCHE INSTALLATION Achten Sie bei der Installation darauf, dass keine serienmäßig im KFZ vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgur- te, Tank oder ähnliche Teile beschädigt bzw.entfernt werden.
  • Seite 5: Elektrische Anschlüsse

    BALANCED FREQ. INPUT LEVEL PHASE RANGE Q-CONTROL BOOST SUB SONIC POWER INSTALLATIONSHINWEISE 0° 180° MIN MAX 20Hz 80Hz WIDE NRW 0dB 18dB 15Hz 55Hz 35Hz 250Hz PROTECT INPUT AUTO TURN ON EXTENDED BASS CONTROL BASS LEVEL LEVEL (ONLY IN HI LEVEL INPUT MODE) CONTROLLER MASTER SLAVE...
  • Seite 6: Funktionshinweise

    VERSTÄRKER Verwenden Sie hierfür den optional erhältlichen Adapter HF-HLA von KABELSEELE HiFonics (siehe S. 15). Dieser ist optimal an den Verstärkereingang angepasst und enthält zudem eine Schutzfunktion für den Lautspre- cherausgang des Steuergeräts (Autoradio). Alternativ können Sie die Enden der Lautsprecherkabel des Steuerge- räts an handelsübliche Cinch/RCA-Stecker (separat erhältlich) anlöten.
  • Seite 7 FUNKTIONSHINWEISE Der LEVEL-Regler bestimmt die Eingangsempfindlichkeit (Anpassung an das Ausgangssignal des Steuergeräts). Der Regelbe- reich ist zwischen 6 Volt (MIN) und 0.2 Volt (MAX). Der PHASE-Regler erlaubt die Anpassung der Phasenlage von 0° bis 180°. Dadurch kann der Subwoofer optimal an die Fahr- zeugakustik angepasst werden.
  • Seite 8: Anschlussbeispiele

    FUNKTIONSHINWEISE ANSCHLUSSBEISPIEL BALANCED FREQ. INPUT LEVEL PHASE RANGE Q-CONTROL BOOST SUB SONIC POWER 0° 180° MIN MAX 20Hz 80Hz WIDE NRW 0dB 18dB 15Hz 55Hz 35Hz 250Hz PROTECT Normal-Modus: Subwoofer-Betrieb INPUT AUTO TURN ON EXTENDED BASS CONTROL BASS LEVEL LEVEL (ONLY IN HI LEVEL INPUT MODE) CONTROLLER MASTER...
  • Seite 9: Master/Slave-Modus: Subwoofer-Betrieb Mit Zwei Verstärkern

    FUNKTIONSHINWEISE ANSCHLUSSBEISPIEL Master/Slave-Modus: Subwoofer-Betrieb mit zwei Verstärkern BALANCED FREQ. BALANCED FREQ. INPUT LEVEL PHASE RANGE Q-CONTROL BOOST SUB SONIC POWER INPUT LEVEL PHASE RANGE Q-CONTROL BOOST SUB SONIC POWER MIN MAX 0° 180° 20Hz 80Hz WIDE NRW 0dB 18dB 15Hz 55Hz 35Hz 250Hz MIN MAX 0°...
  • Seite 10 ANSCHLUSSBEISPIEL BALANCED BALANCED FREQ. FREQ. INPUT LEVEL INPUT LEVEL PHASE RANGE Q-CONTROL BOOST SUB SONIC POWER PHASE RANGE Q-CONTROL BOOST SUB SONIC POWER Subwoofer mit Single-Schwingspule 0° 180° 0° 180° MIN MAX 20Hz 80Hz WIDE NRW 0dB 18dB 15Hz 55Hz 35Hz 250Hz PROTECT MIN MAX...
  • Seite 11: Einstellbereiche Der Filter

    FUNKTIONSHINWEISE EINSTELLBEREICHE DER FILTER LEVEL 0,7 V 0,25 V 0,2 V SUB SONIC 35 Hz 21 Hz 48 Hz 55 Hz 15 Hz 140 Hz 40 Hz 220 Hz 250 Hz 35 Hz PHASE 90° 30° 150° 180° 0° SUB BOOST 9 dB 3 dB 15 dB...
  • Seite 12: Allgemeine Hinweise

    Alle HiFonics Verstärker sind mit einer individuelle Seriennummer versehen, die für statistische und servicebedingte Zwecke aufgezeich- net wird. Alle HiFonics Verstärker sind zudem mit einer CE-Kennzeichnung versehen. Damit sind die Geräte für den Betrieb in Fahrzeu- gen innerhalb der Europäischen Union (EU) zertifiziert.
  • Seite 13: Fehlerbehebung

    FEHLERBEHEBUNG STÖRUNGEN / INTERFERENZEN Die Ursache von Interferenzen sind meist immer die verlegten Kabel. Besonders anfällig dafür sind die Strom- und Cinchkabel des Sound Systems. Oftmals werden Interferenzen durch Generatoren (Lichtmaschine) oder andere elektronische Steuergeräte des KFZ (Benzinpumpe, Klimaanlage etc.) verursacht. Die meisten dieser Probleme können durch korrektes und sorgfältiges Verkabeln vermie- den werden.
  • Seite 14 FEHLERBEHEBUNG Fehler: keine Funktion Ursache: Lösung: 1. Die Stromversorgungskabel sind nicht korrekt angeschlossen. Erneute Überprüfung 2. Die Kabel haben keinen elektrischen und mechanischen Kontakt. Erneute Überprüfung 3. Die Remote-Steuerleitung des Steuergeräts (Autoradio) ist nicht korrekt am Verstärker angeschlossen. Erneute Überprüfung 4.
  • Seite 15: Optionales Zubehör

    5 m BALANCED INPUT Mit dem symmetrischen Eingang bietet HiFonics absolute “State-of-the-Art”-Technologie. Diese aus der High End Studio- und PA-Tech- nik stammende Technologie, im Englischen Balanced Inputs genannt, ist im Gegensatz zu normalen Cinchkabeln störunanfällig gegen Einstreuungen und Interferenzen von der Fahrzeugelektrik. Es wird jedoch ein Signal-Transmitter wie folgend beschrieben benötigt.
  • Seite 16 TABLE OF CONTENT SAFETY INSTRUCTIONS INSTALLATION INSTRUCTIONS Mechanical installation ........................18 Electrical interconnection.........................19 FUNCTIONAL INSTRUCTIONS Features and operational controls ....................20 Interconnection examples........................22 • Normal mode: subwoofer operation ....................23 • Master/Slave mode: subwoofer operation with two amplifiers ............24 Filter setting ranges .........................25 GENERAL NOTES Specifications ..........................26 Warranty ............................26...
  • Seite 17: Safety Instructions

    SAFETY INSTRUCTIONS PLEASE NOTE THE FOLLOWING ADVICES BEFORE THE FIRST OPERATION! THE PURCHASED DEVICE IS ONLY SUITABLE FOR AN OPER-ATION DO NOT INSTALL THE DEVICE AT LOCATIONS, WHERE IT WILL BE WITH A 12V ON-BOARD ELECTRICAL SYSTEM OF A VEHICLE. Other- EXPOSED TO HIGH HUMIDITY AND DUST.
  • Seite 18: Installation Instructions

    INSTALLATION INSTRUCTIONS NOTE Before you start with the installation of the sound system, disconnect necessarily the GROUND connection wire from the battery to avoid any risk of electric shocks and short circuits. MECHANICAL INSTALLATION Avoid any damages on the components of the vehicle like air bags, cables, board computer, seat belts, gastank or the like. Ensure that the chosen location provides a sufficient air circulation for the amplifier.
  • Seite 19: Electrical Interconnection

    BALANCED FREQ. INPUT LEVEL PHASE RANGE Q-CONTROL BOOST SUB SONIC POWER INSTALLATION INSTRUCTIONS 0° 180° MIN MAX 20Hz 80Hz WIDE NRW 0dB 18dB 15Hz 55Hz 35Hz 250Hz PROTECT INPUT AUTO TURN ON EXTENDED BASS CONTROL BASS LEVEL LEVEL (ONLY IN HI LEVEL INPUT MODE) CONTROLLER MASTER SLAVE...
  • Seite 20: Functional Instructions

    19/#2), follow these instructions: High level speaker cables as signal input: TO THE LINE IN ON THE Please use the optional HF-HLA adaptor from HiFonics (see AMPLIFIER page 29). This adaptor is optmized for the use with this amplifier...
  • Seite 21 FUNCTIONAL INSTRUCTIONS The LEVEL controller adjusts the input sensitivity of the amplifier, to adjust the audio signal of the headunit. The input sensitivity is adjustable from 6 Volts (MIN) to 0.2 Volts (MAX). The PHASE controller allows to adjust the phasing between 0° and 180°. Hence, you are able to adjust the subwoofer perfect to the vehicle’s acustics.
  • Seite 22: Interconnection Examples

    FUNCTIONAL INSTRUCTIONS INTERCONNECTION EXAMPLE BALANCED FREQ. INPUT LEVEL PHASE RANGE Q-CONTROL BOOST SUB SONIC POWER 0° 180° MIN MAX 20Hz 80Hz WIDE NRW 0dB 18dB 15Hz 55Hz 35Hz 250Hz PROTECT Normal mode: subwoofer operation INPUT AUTO TURN ON EXTENDED BASS CONTROL BASS LEVEL LEVEL (ONLY IN HI LEVEL INPUT MODE)
  • Seite 23: Master/Slave Mode: Subwoofer Operation With Two Amplifiers

    FUNCTIONAL INSTRUCTIONS INTERCONNECTION EXAMPLE Master/Slave mode: subwoofer operation with two amplifiers BALANCED FREQ. BALANCED FREQ. INPUT LEVEL PHASE RANGE Q-CONTROL BOOST SUB SONIC POWER INPUT LEVEL PHASE RANGE Q-CONTROL BOOST SUB SONIC POWER MIN MAX 0° 180° 20Hz 80Hz WIDE NRW 0dB 18dB 15Hz 55Hz 35Hz 250Hz...
  • Seite 24 FUNCTIONAL INSTRUCTIONS INTERCONNECTION EXAMPLE BALANCED BALANCED FREQ. FREQ. INPUT LEVEL INPUT LEVEL PHASE RANGE Q-CONTROL BOOST SUB SONIC POWER PHASE RANGE Q-CONTROL BOOST SUB SONIC POWER Subwoofer with a single voice coil 0° 180° 0° 180° MIN MAX 20Hz 80Hz WIDE NRW 0dB 18dB 15Hz 55Hz...
  • Seite 25: Filter Setting Ranges

    FUNCTIONAL INSTRUCTIONS FILTER SETTING RANGE LEVEL 0,7 V 0,25 V 0,2 V SUB SONIC 35 Hz 21 Hz 48 Hz 55 Hz 15 Hz 140 Hz 40 Hz 220 Hz 250 Hz 35 Hz PHASE 90° 30° 150° 180° 0° SUB BOOST 9 dB 3 dB...
  • Seite 26: General Notes

    All HiFonics amplifiers are labeled with a individual serialnumber, which will be registerd for statistic and service conditional pur- poses. All HiFonics amplifiers are also labeled with a CE-Certification Mark. Thereby these devices are certified for a use inside vehicles inside the European Union (EU).
  • Seite 27: Trouble Shooting

    TROUBLE SHOOTING ELECTRICAL INTERFERENCES The reason for interferences are mostly the routed cables and wires. Especially the power and audio cables (RCA) of your sound system are vulnerable. Often these interferences are caused by electric generators or other electrical units (fuel pump, AC etc.) of the car. The most of these problems can be prevented by a correct and careful wiring.
  • Seite 28 TROUBLE SHOOTING Malfunction: no function Reason: Remedy: 1. The power supply connection of the device is not correct Recheck 2. The cabels have no mechanical or electrical contact Recheck 3. The remote turn-on connection from the head unit to the amplifier is not correct Recheck 4.
  • Seite 29: Additional Accessories

    5 m BALANCED INPUT With the optional BALANCED INPUTS, HiFonics offers absolutely state-of-the-art-technology. Balanced inputs have been used for many years in professional sound studios and high end home stereo systems. Unlike the regular unbalanced RCA‘s connections, balanced wires are insusceptible against interferences of the vehicle‘s electronics. For this system, a separate signal transmitter like described below is required.
  • Seite 30 NOTES...
  • Seite 31 NOTES...
  • Seite 32 Audio Design GmbH Am Breilingsweg 3 · D-76709 Kronau/Germany Tel. +49(0)7253 - 9465-0 · Fax +49(0)7253 - 946510 www.audiodesign.de ©2014 Audio Design GmbH, All Rights Reserved...
