Anschlussbeispiele; 2-Kanal-Modus: 1 X Stereo-System - Hifonics Zeus ZRX4002 Benutzerhandbuch

LOG0 BASS BOOST X-OVER
PROTECT
MODE
POWER BLUE/WHITE 0dB 18dB LP/BP HP FULL
ZRX4002
GND REM +12V
POWER INPUT
Lautsprecher links
2 – 8 Ohm
VERKABELUNG

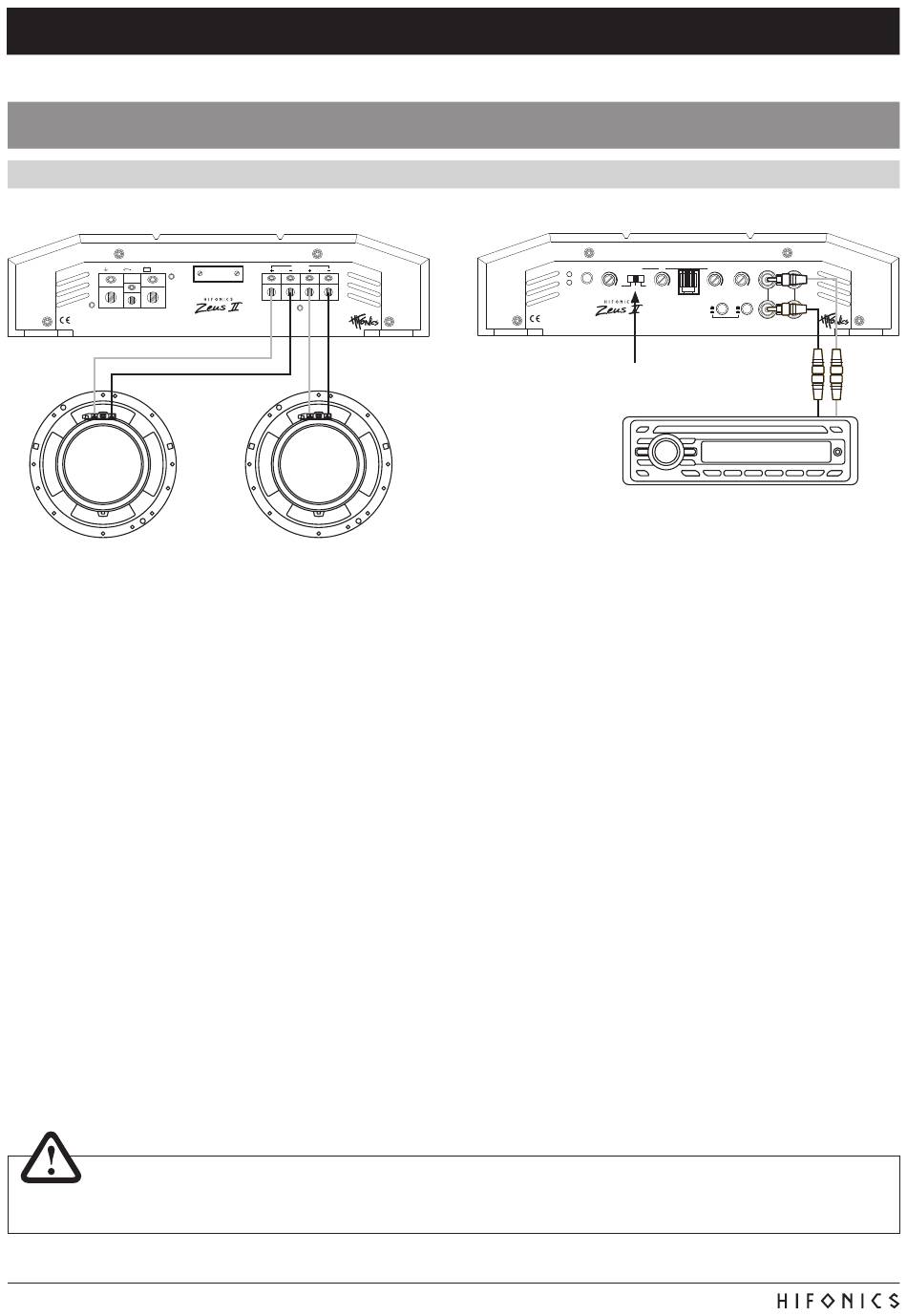

• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cinch-Eingängen (LINE IN) des Verstärkers mittels
geeigneten hochwertigen Cinch-Audiokabeln.
• Verbinden Sie die Front- und Hecklautsprecher mittels geeignetem Kabel mit den Lautsprecher-Ausgängen des Verstärkers
(SPEAKER OUTPUT + L - und + R -).
• Achten Sie jedoch darauf, dass die Gesamtimpedanz aller Lautsprecher pro Kanal 2 Ohm nicht unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den Verstärker zum Abschalten bringen.
WEICHENKONFIGURATION
• Bei größeren Lautsprechersystemen (ab 20cm) können Sie die Vollbereichs-Stellung (FULL) unter X-OVER wählen.
• Bei kleineren Lautsprechersystemen (8.7cm - 16cm) sollten Sie die Hochpass-Stellung (HP) unter X-OVER wählen, damit die
Lautsprecher nicht durch zu tiefe Frequenzen zerstört werden. Die Trennfrequenz sollte bei 60Hz - 150Hz, je nach Größe des
Systems liegen und ist über den HP/BP-Regler einstellbar. Der LP-Regler ist in dieser Konfiguration ohne Funktion.
PEGEL-REGLER
• Drehen Sie den Regler LEVEL gegen den Uhrzeigersinn auf die MIN Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80% - 90% der maximalen Lautstärke.
• Drehen Sie nun langsam den Regler LEVEL im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen hören.
• Drehen Sie den Regler LEVEL nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
BASSANHEBUNG
• Den BASS BOOST-Regler sollten Sie in diesem Anschlussbeispiel in die 0dB-Stellung bringen.
BASS-FERNBEDIENUNG
• Die beiliegende Bass-Fernbedienung (Bass Level Controller) ist in diesem Anschlussbeispiel ohne Verwendung.
HINWEIS
Verbinden Sie keine Lautsprecher-Kabel mit der Fahrzeugkarosserie. Achten Sie auf die korrekte Polung der Anschlüsse. Das Ver-
tauschen von Plus und Minus hat einen Totalverlust der Basswiedergabe zur Folge und kann die Lautsprecher beschädigen.
8
FUNKTIONSHINWEISE
ANSCHLUSSBEISPIEL
LP HP/BP LEVEL
L L
30Hz 250Hz 10Hz 1.2kHz MIN MAX
INPUT

2-Kanal-Modus: 1 x Stereo-System

AUTO TURN ON
BASS LEVEL
LEVEL
(ONLY IN HI LEVEL INPUT MODE)
CONTROLLER
OFF LOW
ON HI
R R
LINE IN LINE OUT
BRIDGED
L R
FUSE
SPEAKER OUTPUT
ZRX4002
Lautsprecher rechts
2 – 8 Ohm
LOG0 BASS BOOST X-OVER LP
PROTECT
MODE
POWER BLUE / WHITE 0dB 18dB LP/BP HP FULL 30Hz 250Hz
BASS LEVEL
CONTROLLER
ZRX4002
HP oder FULL
GND REM +12V
50A
FUSE
POWER INPUT
ZRX4002
Stereo Cinch-Audiokabel (L/R) vom Steuergerät
mit LINE IN L/R des Verstärkers verbinden
HP/BP LEVEL
L L
10Hz 1.2kHz MIN MAX
AUTO TURN ON INPUT
LEVEL
(ONLY IN HI LEVEL INPUT MODE)
OFF LOW
ON HI
R R
LINE IN LINE OUT
BRIDGED
L R
SPEAKER OUTPUT
