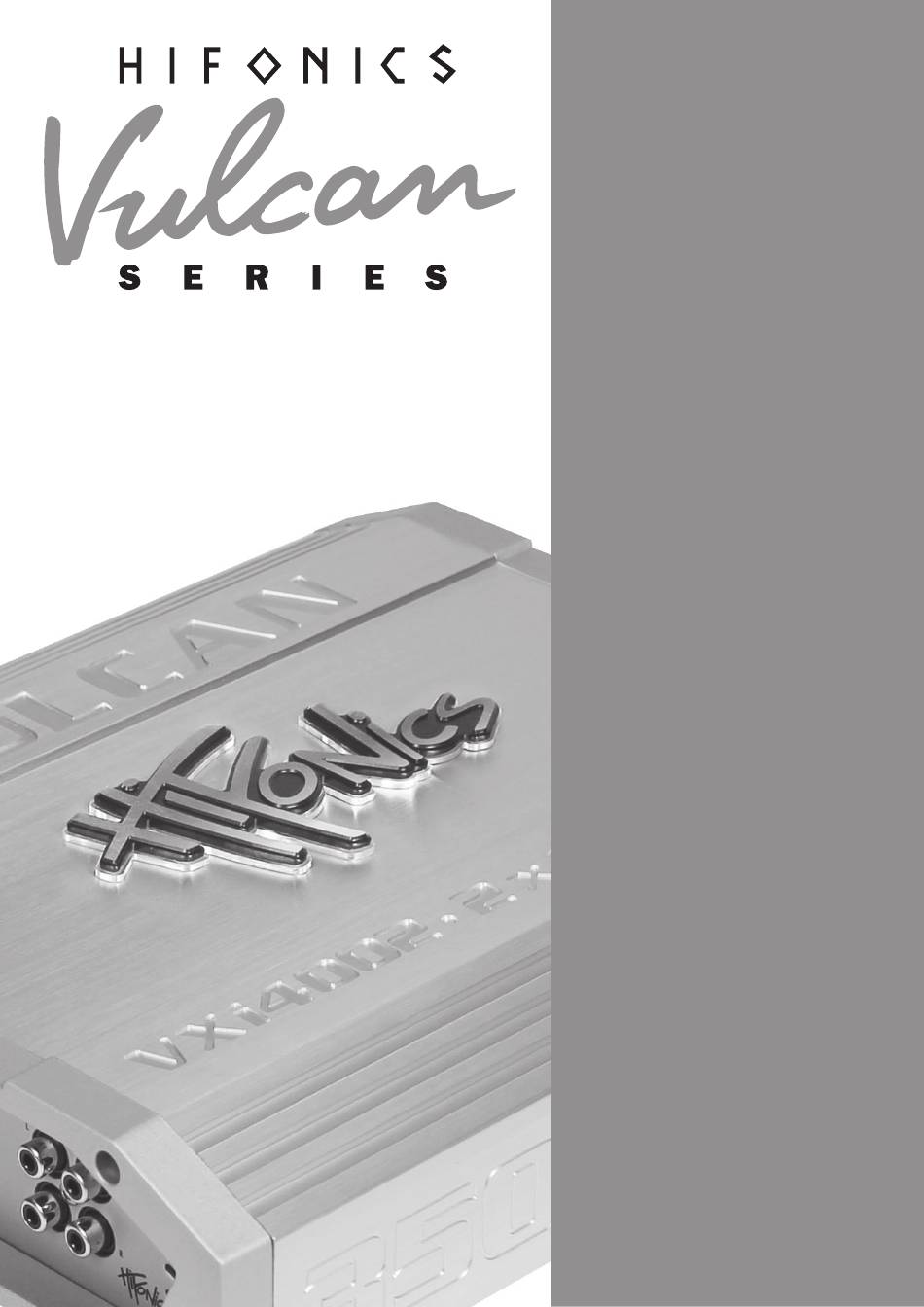

- Seite 1 VERS 1.1 ANALOG CLASS A/B 2-CHANNEL AMPLIFIER VXi4002 VXi6002 BENUTZERHANDBUCH OWNER‘S MANUAL...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS SICHERHEITSHINWEISE INSTALLATIONSHINWEISE Mechanische Installation ........................4 Elektrische Anschlüsse ........................5 FUNKTIONSHINWEISE Funktionen und Bedienelemente .......................6 Anschlussbeispiele ..........................7 • 2-Kanal-Modus: 1 x Stereo-System ....................7 • 1-Kanal-Modus: 1 x Mono Subwoofer gebrückt ................8 Einstellbereiche der Filter ........................9 ALLGEMEINE HINWEISE Technische Daten ..........................10 FEHLERBEHEBUNG OPTIONALES ZUBEHÖR HINWEIS Dieses Symbol weist Sie auf wichtige Hinweise auf den folgenden Seiten hin. -
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE BITTE BEACHTEN SIE DIE FOLGENDEN HINWEISE VOR INBETRIEBNAHME! DAS VON IHNEN ERWORBENE GERÄT IST NUR FÜR DEN BETRIEB DAS GERÄT NICHT AN STELLEN EINBAUEN, AN DENEN ES HOHER AN EINEM 12-V-BORDNETZ EINES FAHRZEUGS AUSGELEGT. An- FEUCHTIGKEIT ODER STAUB AUSGESETZT IST. Bauen Sie das Ge- dernfalls besteht Feuergefahr, die Gefahr eines elektrischen Schlages oder rät so ein, dass es vor hoher Feuchtigkeit und Staub geschützt ist. -
Seite 4: Installationshinweise
INSTALLATIONSHINWEISE HINWEIS Bevor Sie mit der Installation des Soundsystems beginnen, trennen Sie unbedingt den Massepol der Fahrzeugbatterie ab, um Kurzschlüsse und Stromschläge zu vermeiden. MECHANISCHE INSTALLATION Achten Sie bei der Installation darauf, dass keine serienmäßig im KFZ vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgur- te, Tank oder ähnliche Teile beschädigt bzw.entfernt werden. -
Seite 5: Elektrische Anschlüsse
BASS LINE IN LINE OUT LEVEL BOOST X-OVER MODE PROTECT INSTALLATIONSHINWEISE LP/BP FULL 12dB 35Hz 250Hz 10Hz 1.2kHz POWER BASS LEVEL CONTROLLER VXi4002 ELEKTRISCHE ANSCHLÜSSE BRIDGED +12V POWER INPUT SPEAKER OUTPUT FUSE VOR DEM ANSCHLIESSEN Für den fachgerechten Anschluss des Soundsystems sind geeignete Kabelsets im Fachhandel erhältlich. Achten Sie beim Kauf auf einen ausreichenden Kabelquerschnitt (mind. -
Seite 6: Funktionshinweise
FUNKTIONSHINWEISE FUNKTIONEN UND BEDIENELEMENTE BASS LINE IN LINE OUT LEVEL BOOST X-OVER MODE PROTECT LP/BP FULL 12dB 35Hz 250Hz 10Hz 1.2kHz POWER BASS LEVEL CONTROLLER VXi4002 BRIDGED +12V POWER/PROTECT Leuchtet die POWER LED, ist der Verstärker betriebsbereit. Leuchtet die PROTECT LED, liegt eine Fehlfunktion vor. Beachten Sie dann die Hinweise im Abschnitt FEHLERBEHEBUNG. POWER INPUT SPEAKER... -
Seite 7: Anschlussbeispiele
FUNKTIONSHINWEISE BASS ANSCHLUSSBEISPIEL LINE IN LINE OUT LEVEL BOOST X-OVER MODE PROTECT LP/BP FULL 12dB 35Hz 250Hz 10Hz 1.2kHz POWER BASS LEVEL CONTROLLER 2-Kanal-Modus: 1 x Stereo-System VXi4002 BASS BRIDGED LINE IN LINE OUT +12V LEVEL BOOST X-OVER MODE PROTECT LP/BP FULL 12dB... -
Seite 8: 1-Kanal-Modus: 1 X Mono Subwoofer Gebrückt
FUNKTIONSHINWEISE BASS ANSCHLUSSBEISPIEL LINE IN LINE OUT LEVEL BOOST X-OVER MODE PROTECT LP/BP FULL 12dB 35Hz 250Hz 10Hz 1.2kHz POWER BASS LEVEL CONTROLLER 1-Kanal-Modus: 1 x Mono Subwoofer gebrückt VXi4002 BASS BRIDGED LINE IN LINE OUT +12V LEVEL BOOST X-OVER MODE PROTECT LP/BP FULL... -
Seite 9: Einstellbereiche Der Filter
FUNKTIONSHINWEISE EINSTELLBEREICHE DER FILTER LEVEL 0,27 V 0,2 V 40 Hz 15 Hz 300 Hz 1,2 kHz 10 Hz 120 Hz 38 Hz 230 Hz 250 Hz 35 Hz BASS BOOST 6 dB 1 dB 11 dB 12 dB 0 dB... -
Seite 10: Allgemeine Hinweise
ALLGEMEINE HINWEISE TECHNISCHE DATEN MODELLE VXi4002 VXi6002 KANÄLE SCHALTUNGSPRINZIP CLASS A/B CLASS A/B Analog Analog AUSGANGSLEISTUNG RMS 13,8 V Watt an 4 Ohm 2 x 100 2 x 175 Watt an 2 Ohm 2 x 175 2 x 300 Watt an 4 Ohm mono gebrückt 1 x 350 1 x 600 AUSGANGSLEISTUNG MAX. -
Seite 11: Fehlerbehebung
FEHLERBEHEBUNG STÖRUNGEN / INTERFERENZEN Die Ursache von Interferenzen sind meist immer die verlegten Kabel. Besonders anfällig dafür sind die Strom- und Cinchkabel des Sound Systems. Oftmals werden Interferenzen durch Generatoren (Lichtmaschine) oder andere elektronische Steuergeräte des KFZ (Benzinpumpe, Klimaanlage etc.) verursacht. Die meisten dieser Probleme können durch korrektes und sorgfältiges Verkabeln vermie- den werden. - Seite 12 FEHLERBEHEBUNG Fehler: keine Funktion Ursache: Lösung: 1. Die Stromversorgungskabel sind nicht korrekt angeschlossen. Erneute Überprüfung 2. Die Kabel haben keinen elektrischen und mechanischen Kontakt. Erneute Überprüfung 3. Die Remote-Steuerleitung des Steuergeräts (Autoradio) ist nicht korrekt am Verstärker angeschlossen. Erneute Überprüfung 4.
-
Seite 13: Optionales Zubehör
OPTIONALES ZUBEHÖR HF25WK PREMIUM KABEL KIT • 25 mm Stromkabel, 5 m, • 25 mm Massekabel, 1 m, • Mini-ANL Sicherungshalter mit 100 A Sicherung • Verdrilltes, dreifach-geschirmtes Stereo Cinch-Kabel, versilberte Metall-Stecker, integrierte Steuerleitung, richtungsgebunden, 5 m HF35WK PREMIUM KABEL KIT •... - Seite 14 TABLE OF CONTENT SAFETY INSTRUCTIONS INSTALLATION INSTRUCTIONS Mechanical installation ........................16 Electrical interconnection.........................17 FUNCTIONAL INSTRUCTIONS Features and operational controls ....................18 Interconnection examples........................19 • 2-channel-mode: 1 x Stereo-System .....................19 • 1-channel-mode: 1x Mono Subwoofer bridged ................20 Filter setting ranges .........................21 GENERAL NOTES Specifications ..........................22 TROUBLE SHOOTING OPTIONAL ACCESSORIES...
-
Seite 15: Safety Instructions
SAFETY INSTRUCTIONS PLEASE NOTE THE FOLLOWING ADVICES BEFORE THE FIRST OPERATION! THE PURCHASED DEVICE IS ONLY SUITABLE FOR AN OPER-ATION DO NOT INSTALL THE DEVICE AT LOCATIONS, WHERE IT WILL BE WITH A 12V ON-BOARD ELECTRICAL SYSTEM OF A VEHICLE. Other- EXPOSED TO HIGH HUMIDITY AND DUST. -
Seite 16: Installation Instructions
INSTALLATION INSTRUCTIONS NOTE Before you start with the installation of the sound system, disconnect necessarily the GROUND connection wire from the battery to avoid any risk of electric shocks and short circuits. MECHANICAL INSTALLATION Avoid any damages on the components of the vehicle like air bags, cables, board computer, seat belts, gastank or the like. Ensure that the chosen location provides a sufficient air circulation for the amplifier. -
Seite 17: Electrical Interconnection
BASS LINE IN LINE OUT LEVEL BOOST X-OVER MODE PROTECT INSTALLATION INSTRUCTIONS LP/BP FULL 12dB 35Hz 250Hz 10Hz 1.2kHz POWER BASS LEVEL CONTROLLER VXi4002 ELECTRICAL INTERCONNECTION BRIDGED +12V POWER INPUT SPEAKER OUTPUT FUSE BEFORE CONNECTING For the professional installation of a sound system, car audio retail stores offers appropriate wire kits. Ensure a sufficient profile section (at least 25 mm ), the suitable fuse rating and the conductivity of the cables when you purchase your wiring kit. -
Seite 18: Functional Instructions
FUNCTIONAL INSTRUCTIONS FEATURES AND OPERATIONAL CONTROLS BASS LINE IN LINE OUT LEVEL BOOST X-OVER MODE PROTECT LP/BP FULL 12dB 35Hz 250Hz 10Hz 1.2kHz POWER BASS LEVEL CONTROLLER VXi4002 BRIDGED +12V POWER/PROTECT If the POWER LED lights up, the amplifier is ready for operation. POWER INPUT SPEAKER... -
Seite 19: Interconnection Examples
FUNCTIONAL INSTRUCTIONS BASS INTERCONNECTION EXAMPLE LINE IN LINE OUT LEVEL BOOST X-OVER MODE PROTECT LP/BP FULL 12dB 35Hz 250Hz 10Hz 1.2kHz POWER BASS LEVEL CONTROLLER 2-channel-mode: 1 x Stereo-System VXi4002 BASS BRIDGED LINE IN LINE OUT +12V LEVEL BOOST X-OVER MODE PROTECT LP/BP FULL... -
Seite 20: 1-Channel-Mode: 1X Mono Subwoofer Bridged
FUNCTIONAL INSTRUCTIONS BASS INTERCONNECTION EXAMPLE LINE IN LINE OUT LEVEL BOOST X-OVER MODE PROTECT LP/BP FULL 12dB 35Hz 250Hz 10Hz 1.2kHz POWER BASS LEVEL CONTROLLER 2-channel-mode: 2 x Mono Subwoofers bridged VXi4002 BASS BRIDGED LINE IN LINE OUT +12V LEVEL BOOST X-OVER MODE PROTECT... -
Seite 21: Filter Setting Ranges
FUNCTIONAL INSTRUCTIONS FILTER SETTING RANGES LEVEL 0,27 V 0,2 V HP/BP 40 Hz 15 Hz 300 Hz 1,2 kHz 10 Hz 120 Hz 38 Hz 230 Hz 250 Hz 35 Hz BASS BOOST 6 dB 1 dB 11 dB 12 dB 0 dB... -
Seite 22: General Notes
GENERAL NOTES SPECIFICATIONS MODELS VXi4002 VXi6002 CHANNELS CIRCUIT CLASS A/B CLASS A/B Analog Analog OUTPUTPOWER RMS 13,8 V Watts on 4 Ohms 2 x 100 2 x 175 Watts on 2 Ohms 2 x 175 2 x 300 Watts on 4 Ohm mono bridged 1 x 350 1 x 600 OUTPUTPOWER MAX. -
Seite 23: Trouble Shooting
TROUBLE SHOOTING ELECTRICAL INTERFERENCES The reason for interferences are mostly the routed cables and wires. Especially the power and audio cables (RCA) of your sound system are vulnerable. Often these interferences are caused by electric generators or other electrical units (fuel pump, AC etc.) of the car. The most of these problems can be prevented by a correct and careful wiring. - Seite 24 TROUBLE SHOOTING Malfunction: no function Reason: Remedy: 1. The power supply connection of the device is not correct Recheck 2. The cabels have no mechanical or electrical contact Recheck 3. The remote turn-on connection from the head unit to the amplifier is not correct Recheck 4.
-
Seite 25: Additional Accessories
ADDITIONAL ACCESSORIES HF25WK PREMIUM WIRE KIT • 25 mm Powercable, 5 m, • 25 mm Groundcable, 1 m, • Mini-ANL Fuseholder with 100 A Fuse • Twisted, triple-shielded Stereo-RCA-cable, silvered metal jacks, included remote-wire, directional-ground-looped, 5 m HF35WK PREMIUM WIRE KIT •... - Seite 26 NOTES...
- Seite 27 NOTES...
- Seite 28 Audio Design GmbH Am Breilingsweg 3 · D-76709 Kronau/Germany Tel. +49(0)7253 - 9465-0 · Fax +49(0)7253 - 946510 www.audiodesign.de ©2015 Audio Design GmbH, All Rights Reserved...
