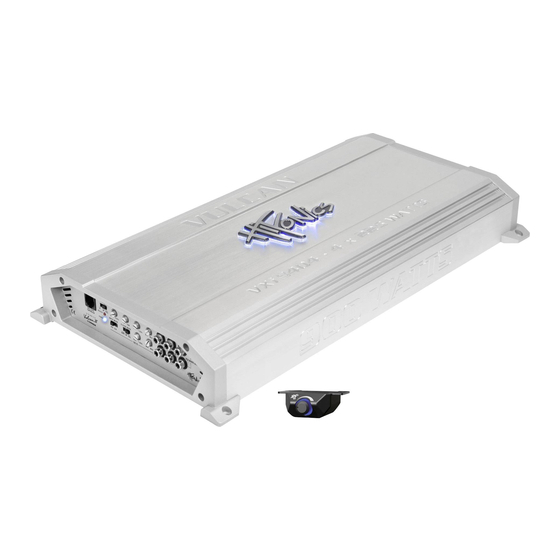

Hifonics Vulcan Serie Benutzerhandbuch
Analog class a/b 4-channel amplifier
Vorschau anzeigen
Andere Handbücher für Vulcan Serie:
- Benutzerhandbuch (28 Seiten) ,
- Bedienungsanleitung (29 Seiten) ,
- Installationsanleitung (8 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Hifonics Vulcan Serie
Inhaltszusammenfassung für Hifonics Vulcan Serie
- Seite 1 VERS 1.1 ANALOG CLASS A/B 4-CHANNEL AMPLIFIER VXi6404 VXi9404 BENUTZERHANDBUCH OWNER‘S MANUAL...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS SICHERHEITSHINWEISE INSTALLATIONSHINWEISE Mechanische Installation ........................4 Elektrische Anschlüsse ........................5 FUNKTIONSHINWEISE Funktionen und Bedienelemente .......................6 Anschlussbeispiele ..........................8 • 4-Kanal-Modus: 1 x Stereo-System (Front) und 1 x Stereo-System (Rear) ........8 • 2-Kanal-Modus: 2 x Mono Subwoofer gebrückt ................9 • 3-Kanal-Modus: 1 x Stereo-System und 1 x Mono Subwoofer .............10 Einstellbereiche der Filter ........................ -
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE BITTE BEACHTEN SIE DIE FOLGENDEN HINWEISE VOR INBETRIEBNAHME! DAS VON IHNEN ERWORBENE GERÄT IST NUR FÜR DEN BETRIEB DAS GERÄT NICHT AN STELLEN EINBAUEN, AN DENEN ES HOHER AN EINEM 12-V-BORDNETZ EINES FAHRZEUGS AUSGELEGT. An- FEUCHTIGKEIT ODER STAUB AUSGESETZT IST. Bauen Sie das Ge- dernfalls besteht Feuergefahr, die Gefahr eines elektrischen Schlages oder rät so ein, dass es vor hoher Feuchtigkeit und Staub geschützt ist. -
Seite 4: Installationshinweise
INSTALLATIONSHINWEISE HINWEIS Bevor Sie mit der Installation des Soundsystems beginnen, trennen Sie unbedingt den Massepol der Fahrzeugbatterie ab, um Kurzschlüsse und Stromschläge zu vermeiden. MECHANISCHE INSTALLATION MECHANISCHE INSTALLATION Achten Sie bei der Installation darauf, dass keine serienmäßig im KFZ vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgur- te, Tank oder ähnliche Teile beschädigt bzw.entfernt werden. -
Seite 5: Elektrische Anschlüsse
CH3/4 LINE OUT LINE IN X-OVER BASS BOOST LEVEL MODE INSTALLATIONSHINWEISE FULL 30Hz 250Hz 12dB 10Hz 1.2kHz 4CH MONO MIX PROTECT X-OVER MODE INPUT MODE BASS LEVEL CONTROLLER POWER DUPE FULL 10Hz 1.2kHz CH1/2 VXi6404 ELEKTRISCHE ANSCHLÜSSE BRIDGED BRIDGED FUSE +12V POWER INPUT... -
Seite 6: Funktionshinweise
FUNKTIONSHINWEISE FUNKTIONEN UND BEDIENELEMENTE VXi6404 CH3/4 LINE OUT LINE IN X-OVER BASS BOOST LEVEL MODE FULL 30Hz 250Hz 12dB 10Hz 1.2kHz 4CH MONO MIX PROTECT X-OVER MODE INPUT MODE BASS LEVEL CONTROLLER POWER DUPE FULL 10Hz 1.2kHz CH1/2 VXi6404 BRIDGED BRIDGED FUSE +12V... - Seite 7 FUNKTIONSHINWEISE Die CH1/2 bzw. CH3/4 HP-Regler (Hochpassfilter) bestimmen die Begrenzung des Frequenzgangs am jeweiligen Kanalpaar (Kanal 1/2 oder Kanal 3/4) nach unten. Die Trennfrequenz ist stufenlos von 10Hz bis 1200Hz (1.2kHz) regelbar. Die CH1/2 bzw. CH3/4 LEVEL-Regler bestimmen die Eingangsempfindlichkeit (Anpassung an das Ausgangssignal des Steu- ergeräts) am jeweiligen Kanalpaar (Kanal 1/2 oder Kanal 3/4).
-
Seite 8: Anschlussbeispiele
FUNKTIONSHINWEISE VXi6404 ANSCHLUSSBEISPIEL CH3/4 LINE OUT LINE IN X-OVER BASS BOOST LEVEL MODE FULL 30Hz 250Hz 12dB 10Hz 1.2kHz 4CH MONO MIX PROTECT X-OVER MODE INPUT MODE BASS LEVEL 4-Kanal-Modus: 1 x Stereo-System (Front) und 1 x Stereo-System (Rear) CONTROLLER POWER DUPE FULL... -
Seite 9: 2-Kanal-Modus: 2 X Mono Subwoofer Gebrückt
FUNKTIONSHINWEISE VXi6404 ANSCHLUSSBEISPIEL CH3/4 LINE OUT LINE IN X-OVER BASS BOOST LEVEL MODE FULL 30Hz 250Hz 12dB 10Hz 1.2kHz 4CH MONO MIX PROTECT X-OVER MODE INPUT MODE BASS LEVEL 2-Kanal-Modus: 2 x Mono Subwoofer gebrückt CONTROLLER POWER DUPE FULL 10Hz 1.2kHz CH1/2 VXi6404... -
Seite 10: 3-Kanal-Modus: 1 X Stereo-System Und 1 X Mono Subwoofer
FUNKTIONSHINWEISE VXi6404 ANSCHLUSSBEISPIEL CH3/4 LINE OUT LINE IN X-OVER BASS BOOST LEVEL MODE FULL 30Hz 250Hz 12dB 10Hz 1.2kHz 4CH MONO MIX PROTECT X-OVER MODE INPUT MODE BASS LEVEL 3-Kanal-Modus: 1 x Stereo-System und 1 x Mono Subwoofer CONTROLLER POWER DUPE FULL 10Hz... -
Seite 11: Einstellbereiche Der Filter
FUNKTIONSHINWEISE EINSTELLBEREICHE DER FILTER LEVEL 0,27 V 0,2 V 40 Hz 15 Hz 300 Hz 1,2 kHz 10 Hz 120 Hz 36 Hz 230 Hz 250 Hz 30 Hz BASS BOOST 6 dB 1 dB 11 dB 12 dB 0 dB... -
Seite 12: Allgemeine Hinweise
ALLGEMEINE HINWEISE TECHNISCHE DATEN MODELLE VXi6404 VXi9404 KANÄLE SCHALTUNGSPRINZIP CLASS A/B CLASS A/B Analog Analog AUSGANGSLEISTUNG RMS 13,8 V Watt an 4 Ohm 4 x 85 4 x 125 Watt an 2 Ohm 4 x 150 4 x 225 Watt an 4 Ohm mono gebrückt 2 x 300 2 x 450 AUSGANGSLEISTUNG MAX. -
Seite 13: Fehlerbehebung
FEHLERBEHEBUNG STÖRUNGEN / INTERFERENZEN Die Ursache von Interferenzen sind meist immer die verlegten Kabel. Besonders anfällig dafür sind die Strom- und Cinchkabel des Sound Systems. Oftmals werden Interferenzen durch Generatoren (Lichtmaschine) oder andere elektronische Steuergeräte des KFZ (Benzinpumpe, Klimaanlage etc.) verursacht. Die meisten dieser Probleme können durch korrektes und sorgfältiges Verkabeln vermie- den werden. - Seite 14 FEHLERBEHEBUNG Fehler: keine Funktion Ursache: Lösung: 1. Die Stromversorgungskabel sind nicht korrekt angeschlossen. Erneute Überprüfung 2. Die Kabel haben keinen elektrischen und mechanischen Kontakt. Erneute Überprüfung 3. Die Remote-Steuerleitung des Steuergeräts (Autoradio) ist nicht korrekt am Verstärker angeschlossen. Erneute Überprüfung 4.
-
Seite 15: Optionales Zubehör
OPTIONALES ZUBEHÖR HF25WK PREMIUM KABEL KIT • 25 mm Stromkabel, 5 m, • 25 mm Massekabel, 1 m, • Mini-ANL Sicherungshalter mit 100 A Sicherung • Verdrilltes, dreifach-geschirmtes Stereo Cinch-Kabel, versilberte Metall-Stecker, integrierte Steuerleitung, richtungsgebunden, 5 m HF35WK PREMIUM KABEL KIT •... - Seite 30 NOTES...
