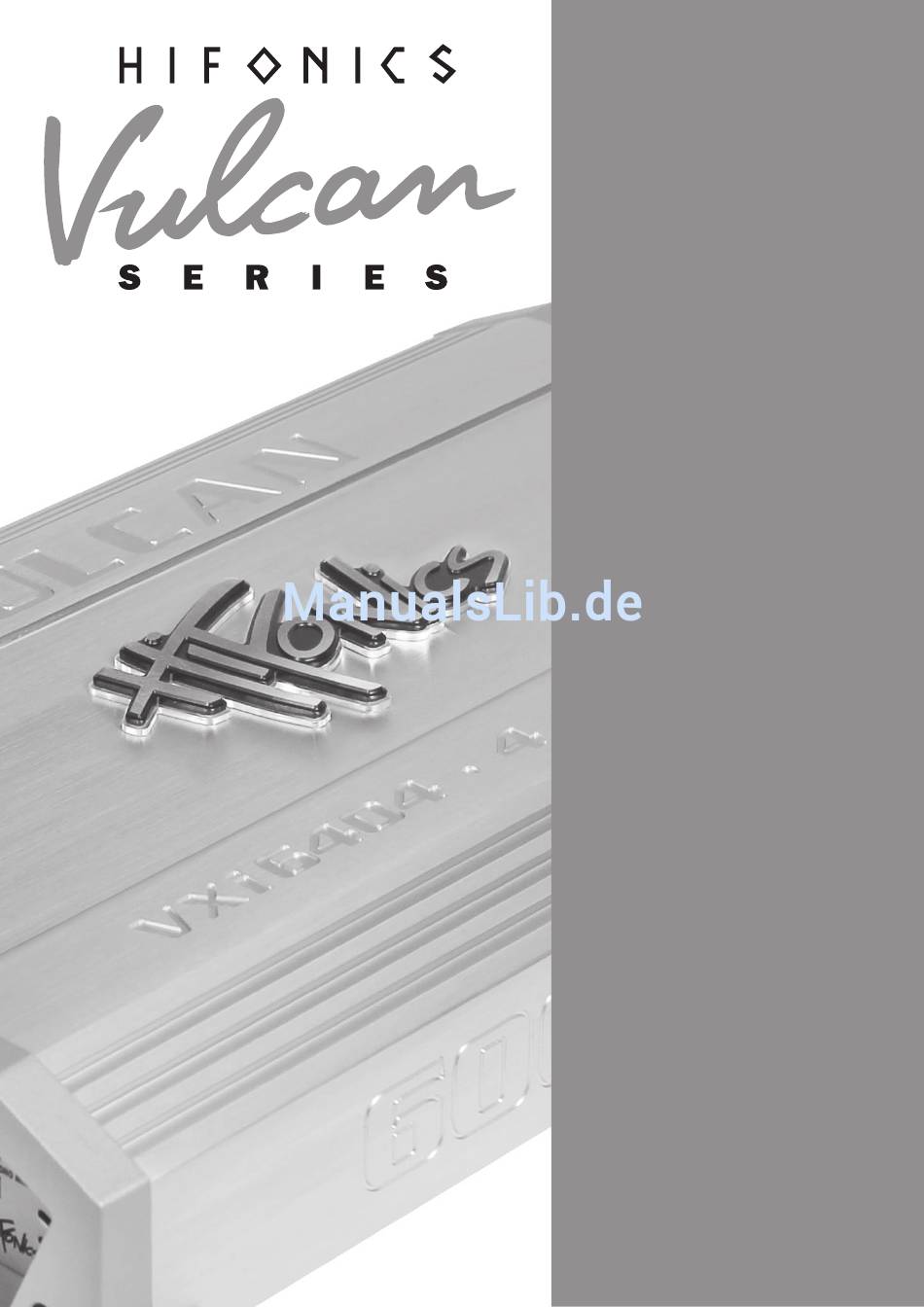

- Seite 1 VERS 1.1 ANALOG CLASS A/B 4-CHANNEL AMPLIFIER VXi6404 VXi9404 BENUTZERHANDBUCH OWNER‘S MANUAL...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS SICHERHEITSHINWEISE INSTALLATIONSHINWEISE Mechanische Installation ........................4 Elektrische Anschlüsse ........................5 FUNKTIONSHINWEISE Funktionen und Bedienelemente .......................6 Anschlussbeispiele ..........................8 • 4-Kanal-Modus: 1 x Stereo-System (Front) und 1 x Stereo-System (Rear) ........8 • 2-Kanal-Modus: 2 x Mono Subwoofer gebrückt ................9 • 3-Kanal-Modus: 1 x Stereo-System und 1 x Mono Subwoofer .............10 Einstellbereiche der Filter ........................ -
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE BITTE BEACHTEN SIE DIE FOLGENDEN HINWEISE VOR INBETRIEBNAHME! DAS VON IHNEN ERWORBENE GERÄT IST NUR FÜR DEN BETRIEB DAS GERÄT NICHT AN STELLEN EINBAUEN, AN DENEN ES HOHER AN EINEM 12-V-BORDNETZ EINES FAHRZEUGS AUSGELEGT. An- FEUCHTIGKEIT ODER STAUB AUSGESETZT IST. Bauen Sie das Ge- dernfalls besteht Feuergefahr, die Gefahr eines elektrischen Schlages oder rät so ein, dass es vor hoher Feuchtigkeit und Staub geschützt ist. -
Seite 4: Installationshinweise
INSTALLATIONSHINWEISE HINWEIS Bevor Sie mit der Installation des Soundsystems beginnen, trennen Sie unbedingt den Massepol der Fahrzeugbatterie ab, um Kurzschlüsse und Stromschläge zu vermeiden. MECHANISCHE INSTALLATION MECHANISCHE INSTALLATION Achten Sie bei der Installation darauf, dass keine serienmäßig im KFZ vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgur- te, Tank oder ähnliche Teile beschädigt bzw.entfernt werden. -
Seite 5: Elektrische Anschlüsse
X-OVER MODE INPUT MODE BASS LEVEL CONTROLLER POWER DUPE FULL 10Hz 1.2kHz CH1/2 VXi6404 ELEKTRISCHE ANSCHLÜSSE BRIDGED BRIDGED FUSE +12V POWER INPUT SPEAKER OUTPUT VOR DEM ANSCHLIESSEN Für den fachgerechten Anschluss des Soundsystems sind geeignete Kabelsets im Fachhandel erhältlich. Achten Sie beim Kauf auf einen ausreichenden Kabelquerschnitt (mind. -
Seite 6: Funktionshinweise
FUNKTIONSHINWEISE FUNKTIONEN UND BEDIENELEMENTE VXi6404 CH3/4 LINE OUT LINE IN X-OVER BASS BOOST LEVEL MODE FULL 30Hz 250Hz 12dB 10Hz 1.2kHz 4CH MONO MIX PROTECT X-OVER MODE INPUT MODE BASS LEVEL CONTROLLER POWER DUPE FULL 10Hz 1.2kHz CH1/2 VXi6404 BRIDGED... - Seite 7 FUNKTIONSHINWEISE Die CH1/2 bzw. CH3/4 HP-Regler (Hochpassfilter) bestimmen die Begrenzung des Frequenzgangs am jeweiligen Kanalpaar (Kanal 1/2 oder Kanal 3/4) nach unten. Die Trennfrequenz ist stufenlos von 10Hz bis 1200Hz (1.2kHz) regelbar. Die CH1/2 bzw. CH3/4 LEVEL-Regler bestimmen die Eingangsempfindlichkeit (Anpassung an das Ausgangssignal des Steu- ergeräts) am jeweiligen Kanalpaar (Kanal 1/2 oder Kanal 3/4).
-
Seite 8: Anschlussbeispiele
FUNKTIONSHINWEISE VXi6404 ANSCHLUSSBEISPIEL CH3/4 LINE OUT LINE IN X-OVER BASS BOOST LEVEL MODE FULL 30Hz 250Hz 12dB 10Hz 1.2kHz 4CH MONO MIX PROTECT X-OVER MODE INPUT MODE BASS LEVEL 4-Kanal-Modus: 1 x Stereo-System (Front) und 1 x Stereo-System (Rear) CONTROLLER... -
Seite 9: 2-Kanal-Modus: 2 X Mono Subwoofer Gebrückt
FUNKTIONSHINWEISE VXi6404 ANSCHLUSSBEISPIEL CH3/4 LINE OUT LINE IN X-OVER BASS BOOST LEVEL MODE FULL 30Hz 250Hz 12dB 10Hz 1.2kHz 4CH MONO MIX PROTECT X-OVER MODE INPUT MODE BASS LEVEL 2-Kanal-Modus: 2 x Mono Subwoofer gebrückt CONTROLLER POWER DUPE FULL 10Hz 1.2kHz... -
Seite 10: 3-Kanal-Modus: 1 X Stereo-System Und 1 X Mono Subwoofer
FUNKTIONSHINWEISE VXi6404 ANSCHLUSSBEISPIEL CH3/4 LINE OUT LINE IN X-OVER BASS BOOST LEVEL MODE FULL 30Hz 250Hz 12dB 10Hz 1.2kHz 4CH MONO MIX PROTECT X-OVER MODE INPUT MODE BASS LEVEL 3-Kanal-Modus: 1 x Stereo-System und 1 x Mono Subwoofer CONTROLLER POWER... -
Seite 11: Einstellbereiche Der Filter
FUNKTIONSHINWEISE EINSTELLBEREICHE DER FILTER LEVEL 0,27 V 0,2 V 40 Hz 15 Hz 300 Hz 1,2 kHz 10 Hz 120 Hz 36 Hz 230 Hz 250 Hz 30 Hz BASS BOOST 6 dB 1 dB 11 dB 12 dB 0 dB... -
Seite 12: Allgemeine Hinweise
Alle HiFonics Verstärker sind mit einer individuelle Seriennummer versehen, die für statistische und servicebedingte Zwecke aufgezeich- net wird. Alle HiFonics Verstärker sind zudem mit einer CE-Kennzeichnung versehen. Damit sind die Geräte für den Betrieb in Fahrzeu- gen innerhalb der Europäischen Union (EU) zertifiziert. -
Seite 13: Fehlerbehebung
FEHLERBEHEBUNG STÖRUNGEN / INTERFERENZEN Die Ursache von Interferenzen sind meist immer die verlegten Kabel. Besonders anfällig dafür sind die Strom- und Cinchkabel des Sound Systems. Oftmals werden Interferenzen durch Generatoren (Lichtmaschine) oder andere elektronische Steuergeräte des KFZ (Benzinpumpe, Klimaanlage etc.) verursacht. Die meisten dieser Probleme können durch korrektes und sorgfältiges Verkabeln vermie- den werden. - Seite 14 FEHLERBEHEBUNG Fehler: keine Funktion Ursache: Lösung: 1. Die Stromversorgungskabel sind nicht korrekt angeschlossen. Erneute Überprüfung 2. Die Kabel haben keinen elektrischen und mechanischen Kontakt. Erneute Überprüfung 3. Die Remote-Steuerleitung des Steuergeräts (Autoradio) ist nicht korrekt am Verstärker angeschlossen. Erneute Überprüfung 4.
-
Seite 15: Optionales Zubehör
OPTIONALES ZUBEHÖR HF25WK PREMIUM KABEL KIT • 25 mm Stromkabel, 5 m, • 25 mm Massekabel, 1 m, • Mini-ANL Sicherungshalter mit 100 A Sicherung • Verdrilltes, dreifach-geschirmtes Stereo Cinch-Kabel, versilberte Metall-Stecker, integrierte Steuerleitung, richtungsgebunden, 5 m HF35WK PREMIUM KABEL KIT •... - Seite 16 TABLE OF CONTENT SAFETY INSTRUCTIONS INSTALLATION INSTRUCTIONS Mechanical installation ........................18 Electrical interconnection.........................19 FUNCTIONAL INSTRUCTIONS Features and operational controls ....................20 Interconnection examples........................22 • 4-channel-mode: 1 x Stereo-System (Front) and 1 x Stereo-System (Rear) ........22 • 2-channel-mode: 2 x Mono Subwoofers bridged ................23 •...
-
Seite 17: Safety Instructions
SAFETY INSTRUCTIONS PLEASE NOTE THE FOLLOWING ADVICES BEFORE THE FIRST OPERATION! THE PURCHASED DEVICE IS ONLY SUITABLE FOR AN OPER-ATION DO NOT INSTALL THE DEVICE AT LOCATIONS, WHERE IT WILL BE WITH A 12V ON-BOARD ELECTRICAL SYSTEM OF A VEHICLE. Other- EXPOSED TO HIGH HUMIDITY AND DUST. -
Seite 18: Installation Instructions
NOTE Before you start with the installation of the sound system, disconnect necessarily the GROUND connection wire from the battery to avoid any risk of electric shocks and short circuits. MECHANICAL INSTALLATION Avoid any damages on the components of the vehicle like air bags, cables, board computer, seat belts, gastank or the like. Ensure that the chosen location provides a sufficient air circulation for the amplifier. -
Seite 19: Electrical Interconnection
X-OVER MODE INPUT MODE BASS LEVEL CONTROLLER POWER DUPE FULL 10Hz 1.2kHz CH1/2 VXi6404 ELECTRICAL INTERCONNECTION BRIDGED BRIDGED FUSE +12V POWER INPUT SPEAKER OUTPUT BEFORE CONNECTING For the professional installation of a sound system, car audio retail stores offers appropriate wire kits. Ensure a sufficient profile section (at least 25 mm ), the suitable fuse rating and the conductivity of the cables when you purchase your wiring kit. -
Seite 20: Functional Instructions
FUNCTIONAL INSTRUCTIONS FEATURES AND OPERATIONAL CONTROLS VXi6404 CH3/4 LINE OUT LINE IN X-OVER BASS BOOST LEVEL MODE FULL 30Hz 250Hz 12dB 10Hz 1.2kHz 4CH MONO MIX PROTECT X-OVER MODE INPUT MODE BASS LEVEL CONTROLLER POWER DUPE FULL 10Hz 1.2kHz CH1/2... - Seite 21 FUNCTIONAL INSTRUCTIONS The CH3/4 BASS BOOST controllers adjust the bass boost enhancement continuously from 0dB to +12dB at 45 Hz for channel 3/4. The CH1/2 and CH3/4 HP controllers adjust the cut-off point of the frequency range to below for the relevant channels (Channel 1/2 or Channel 3/4).
-
Seite 22: Interconnection Examples
FUNCTIONAL INSTRUCTIONS VXi6404 INTERCONNECTION EXAMPLE CH3/4 LINE OUT LINE IN X-OVER BASS BOOST LEVEL MODE FULL 30Hz 250Hz 12dB 10Hz 1.2kHz 4CH MONO MIX PROTECT X-OVER MODE INPUT MODE 4-channel-mode: 1 x Stereo-System (Front) and 1 x Stereo-System (Rear) BASS LEVEL... -
Seite 23: 2-Channel-Mode: 2 X Mono Subwoofers Bridged
FUNCTIONAL INSTRUCTIONS VXi6404 INTERCONNECTION EXAMPLE CH3/4 LINE OUT LINE IN X-OVER BASS BOOST LEVEL MODE FULL 30Hz 250Hz 12dB 10Hz 1.2kHz 4CH MONO MIX PROTECT X-OVER MODE INPUT MODE BASS LEVEL 2-channel-mode: 2 x Mono Subwoofers bridged CONTROLLER POWER DUPE... -
Seite 24: 3-Channel-Mode: 1 X Stereo-System And 1 X Mono Subwoofer
FUNCTIONAL INSTRUCTIONS VXi6404 INTERCONNECTION EXAMPLE CH3/4 LINE OUT LINE IN X-OVER BASS BOOST LEVEL MODE FULL 30Hz 250Hz 12dB 10Hz 1.2kHz 4CH MONO MIX PROTECT X-OVER MODE INPUT MODE BASS LEVEL 3-channel-mode: 1 x Stereo-System and 1 x Mono Subwoofer... -
Seite 25: Filter Setting Ranges
FUNCTIONAL INSTRUCTIONS FILTER SETTING RANGES LEVEL 0,27 V 0,2 V HP/BP 40 Hz 15 Hz 300 Hz 1,2 kHz 10 Hz 120 Hz 36 Hz 230 Hz 250 Hz 30 Hz BASS BOOST 6 dB 1 dB 11 dB 12 dB 0 dB... -
Seite 26: General Notes
All HiFonics amplifiers are labeled with a individual serialnumber, which will be registerd for statistic and service conditional pur- poses. All HiFonics amplifiers are also labeled with a CE-Certification Mark. Thereby these devices are certified for a use inside vehicles inside the European Union (EU). -
Seite 27: Trouble Shooting
TROUBLE SHOOTING ELECTRICAL INTERFERENCES The reason for interferences are mostly the routed cables and wires. Especially the power and audio cables (RCA) of your sound system are vulnerable. Often these interferences are caused by electric generators or other electrical units (fuel pump, AC etc.) of the car. The most of these problems can be prevented by a correct and careful wiring. - Seite 28 TROUBLE SHOOTING Malfunction: no function Reason: Remedy: 1. The power supply connection of the device is not correct Recheck 2. The cabels have no mechanical or electrical contact Recheck 3. The remote turn-on connection from the head unit to the amplifier is not correct Recheck 4.
-
Seite 29: Additional Accessories
ADDITIONAL ACCESSORIES HF25WK PREMIUM WIRE KIT • 25 mm Powercable, 5 m, • 25 mm Groundcable, 1 m, • Mini-ANL Fuseholder with 100 A Fuse • Twisted, triple-shielded Stereo-RCA-cable, silvered metal jacks, included remote-wire, directional-ground-looped, 5 m HF35WK PREMIUM WIRE KIT •... - Seite 30 NOTES...
- Seite 31 NOTES...
- Seite 32 Audio Design GmbH Am Breilingsweg 3 · D-76709 Kronau/Germany Tel. +49(0)7253 - 9465-0 · Fax +49(0)7253 - 946510 www.audiodesign.de ©2015 Audio Design GmbH, All Rights Reserved...
