- Seite 1 NX400 · NX600 NX440 · NX880 · NX750D Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Wir freuen uns, dass Sie ein Gerät aus der HIFONICS NEMESIS Baureihe ausgewählt haben. Bevor Sie die Installation beginnen, lesen Sie bitte die Einbauanleitung genau durch. Optimaler Einbau und korrekter Anschluss wird hervorragende Wiedergabequalität und einwandfreie Funktion über viele Jahre hinweg garantieren. -
Seite 3: Produkt Highlights
Produkt-Highlights • Neu gestylte hoch wärmeleitfähiger Kühlkörper aus einer Aluminiumlegierung. Dadurch ist eine optimale Kühlleistung und maximale Robustheit garantiert • Problemloser Anschluss weiterer Verstärker durch Vollbereichs- Cinchausgänge • Regelbare Hochpass, Tiefpass und Bandpass bzw. Subsonic-Filter Frequenzweiche mit einer Flankensteilheit von 12dB/Oktave (bei den 4- Kanal Verstärkern pro Kanalpaar getrennt) für problemlose akustische Anpassung an verschiedene Lautsprecher •... -
Seite 4: Installationshinweise, Einbau Des Verstärkers
Installationshinweise Achten Sie bei der Installation darauf, dass keine serienmäßig im Kfz vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgurte, Tank oder ähnliche Teile beschädigt bzw. entfernt werden. Vergewissern Sie sich, dass der Verstärker an dem Montageort genügend Kühlung erhält. Montieren Sie das Gerät nicht in zu kleine, abgeschlossene Gehäuse ohne Luftzirkulation, in die Nähe von wärmeabstrahlende Teilen oder elektronische Steuerungen des Fahrzeuges. -
Seite 5: Elektrischer Anschluss
Elektrischer Anschluss Batterieanschluss (BATT+12V) Verbinden Sie diesen Schraubanschluss mit dem 12 Volt Pluspol der Fahrzeugbatterie. Verwenden Sie zum Anschluss ein ausreichend dimensioniertes Stromkabel (min. 16qmm für NX400/NX440 und 25qmm für NX600/NX880/NX750D) und installieren Sie eine zusätzliche Kabel-Sicherung. Diese sollte, um absolute Betriebssicherheit zu gewährleisten, möglichst nahe an der Batterie sein. -
Seite 6: 2-Kanal Verstärker Funktionen Und Bedienelemente
2-Kanal Verstärker Funktionen und Bedienelemente NX-400/NX-600 HI-/LOW PASS - Regler HI PASS (Hochpass) - regelt die Begrenzung des Frequenzgangs der Lautsprecher nach unten. Die Trennfrequenz ist stufenlos von 10Hz bis 1200Hz (1.2kHz) regelbar. LOW PASS (Tiefpass) - regelt die Begrenzung des Frequenzgangs der Lautsprecher nach oben. Die Trennfrequenz ist stufenlos von 30Hz bis 150Hz regelbar. -
Seite 7: 4-Kanal Verstärker Funktionen Und Bedienelemente

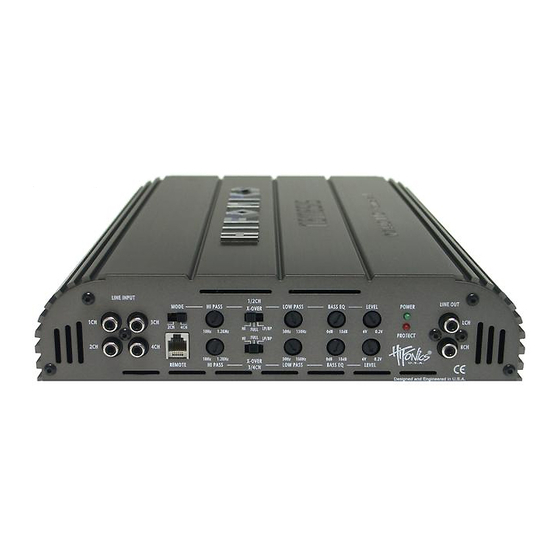

4-Kanal Verstärker Funktionen und Bedienelemente NX-440/NX-880 HI-/LOW PASS - Regler HI PASS (Hochpass) - regelt die Begrenzung des Frequenzgangs der Lautsprecher nach unten. Die Trennfrequenz ist stufenlos von 10Hz bis 1200Hz (1.2kHz) regelbar. LOW PASS (Tiefpass) - regelt die Begrenzung des Frequenzgangs der Lautsprecher nach oben. Die Trennfrequenz ist stufenlos von 30Hz bis 150Hz regelbar. -
Seite 8: Kanal/Mono Verstärker Funktionen Und Bedienelemente
1-Kanal/Mono Verstärker Funktionen und Bedienelemente NX-750D LOW PASS/SUB SONIC - Regler LOW PASS (Tiefpass) - regelt die Begrenzung des Frequenzgangs der Lautsprecher nach oben. Die Trennfrequenz ist stufenlos von 35Hz bis 250Hz regelbar. SUB SONIC - Der Subsonic-Filter erlaubt es den Subwoofer von ultratiefen Frequenzen abzutrennen, damit dieser nicht mechanisch bzw. -
Seite 9: 2-Kanal Verstärker Lautsprecher Und Cinchanschluss
2-Kanal Verstärker Lautsprecher und Cinchanschluss NX-400/NX-600 2-Kanal - Stereo Kabelanschlüsse • Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (LINE INPUT) des Verstärkers mittels einer Cinchleitung. • Verbinden Sie die Front-Lautsprecher mittels geeignetem Kabel mit den Lautsprecher- Ausgängen (SPEAKER OUTPUT / + 1CH - und + 2CH -) des Verstärkers. •... -
Seite 10: 2-Kanal Verstärker Lautsprecher Und Cinchanschluss
• Dieser erlaubt eine Bassanhebung um bis zu +18dB. Hinweis! Benutzen Sie diesen Regler mit Bedacht. Die Bassanhebung kann Ihre Lautsprecher durch Klipping/Überlastung zerstören. Cinchleitung von Steuergerät mit Cincheingang (LINE INPUT) verbinden. Subwoofer 4 - 8 Ohm HIFONICS HIFONICS POWER PROTECT 18dB HFR-1 Kabel der Bass- Fernbedienung mit REMOTE-Eingang verbinden. -
Seite 11: 2-Kanal Verstärker Lautsprecher Und Cinchanschluss
• Drehen Sie den Level-Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind. Bass EQ-Regler (2 Kanal Verstärker) • Den Bass EQ-Regler sollten Sie in die 0dB-Stellung bringen. Einstellungen für 1 Kanal/Mono Verstärker (z.B. HIFONICS NEMESIS NX-750D) Level-Regler • siehe oben Lowpass-Regler •... - Seite 12 Lautsprecher rechts 2 - 8 Ohm Cinchleitung von Steuergerät mit Cincheingang (LINE INPUT) verbinden. Lautsprecher links 2 - 8 Ohm 1-Kanal/Mono Verstärker (z.B. HIFONICS NEMESIS NX-750D) Cinchleitung von 2-Kanal Verstärker (LINE OUT) mit Cincheingang (LINE INPUT) verbinden. Subwoofer 1 - 4 Ohm HIFONICS...
-
Seite 13: 4-Kanal Verstärker Lautsprecher Und Cinchanschluss
4-Kanal Verstärker Lautsprecher und Cinchanschluss NX-440/NX-880 4-Kanal - mit Front-/Hecksystem Kabelanschlüsse • Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (LINE INPUT 1CH&2CH / 3CH&4CH) des Verstärkers mittels einer bzw. zweier Cinchleitungen. • Verbinden Sie die Front & Heck-Lautsprecher mittels geeignetem Kabel mit den Lautsprecher-Ausgängen (SPEAKER OUTPUT/ + 1CH -, + 2CH -, + 3CH -, + 4CH -) des Verstärkers. -
Seite 14: 4-Kanal Verstärker Lautsprecher Und Cinchanschluss
Mode-Schalter • Den Mode-Schalter sollten Sie in die 2CH-Stellung bringen. Subwoofer 4 - 8 Ohm Cinchleitungen von Steuergerät mit Cincheingang (LINE INPUT 1CH/2CH) verbinden. HIFONICS HIFONICS POWER PROTECT 18dB HFR-1 Kabel der Bass- Fernbedienung mit REMOTE-Eingang verbinden. Achtung!!! Die... -
Seite 15: 4-Kanal Verstärker Lautsprecher Und Cinchanschluss
4-Kanal Verstärker Lautsprecher und Cinchanschluss NX-440/NX880 3-Kanal - Frontsystem mit Mono/Subwoofer Kabelanschlüsse • Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (LINE INPUT 1CH&2CH / 3CH&4CH) des Verstärkers mittels einer bzw. zweier Cinchleitungen. • Verbinden Sie die Front-Lautsprecher mittels geeignetem Kabel mit den Lautsprecher- Ausgängen (SPEAKER OUTPUT/ + 1CH -, + 2CH -) und den Subwoofer mit den Lautsprecher-Ausgängen (SPEAKER OUTPUT/ + MONO - von 3CH &... -
Seite 16: 4-Kanal Verstärker Lautsprecher Und Cinchanschluss
4-Kanal Verstärker Lautsprecher und Cinchanschluss NX-440/NX-880 3-Kanal - Frontsystem mit Mono/Subwoofer Cinchleitungen von Subwoofer 4 - 8 Ohm Steuergerät mit Cincheingang (INPUT CH1/CH2 & CH3/CH4) verbinden. HIFONICS HIFONICS POWER PROTECT 18dB HFR-1 Kabel der Bass- Fernbedienung mit REMOTE-Eingang verbinden. Achtung!!! Die... -
Seite 17: 4-Kanal - Stereo Front/Hecksystem Mit 1-Kanal Mono Subwoofer
• Falls Sie an Ihrem Steuergerät nur einen Cinchausgang (1 Paar) haben, sollten Sie den Mode-Schalter in die 2CH-Stellung bringen. Die Fader Funktion geht dadurch allerdings Prinzipbedingt verloren. Einstellungen für 1 Kanal/Mono Verstärker (z.B. HIFONICS NEMESIS NX-750D) Level-Regler • siehe oben Lowpass-Regler •... - Seite 18 INPUT 1CH/2CH & 4-Kanal Verstärker Heck-Lautsprecher 2 - 8 Ohm 3CH/4CH) verbinden. Front-Lautsprecher 2 - 8 Ohm 1-Kanal/Mono Verstärker (z.B. HIFONICS NEMESIS NX-750D) Cinchleitung von 4-Kanal Verstärker (LINE OUT) mit Cincheingang (LINE INPUT) verbinden. Subwoofer 1 - 4 Ohm HIFONICS...
-
Seite 19: Kanal/Mono Verstärker Lautsprecher Und Cinchanschluss
Lautsprecher- Steuergerät mit Ausgang benutzt werden. Cincheingang (LINE INPUT) verbinden. Kabel der Bass- Fernbedienung mit REMOTE-Eingang verbinden. Achtung!!! Die Fernbedienung ist im Lieferumfang nicht enthalten. HIFONICS HIFONICS Gesamtimpedanz aller POWER PROTECT Subwoofer darf 1 Ohm 18dB HFR-1 nicht unterschreiten. -
Seite 20: Fehlerbehebung
Fehlerbehebung Fehler: keine Funktion Ursache: 1. Die Verbindungskabel sind nicht korrekt angeschlossen. 2. Die Kabel haben keinen elektrischen und mechanischen Kontakt. 3. Sicherungen defekt. Im Falle des Austauschs achten Sie bitte auf den korrekten Wert der Sicherungen. Fehler: kein Ton aus Lautsprecher Ursache: 1. -
Seite 21: Störungen (Interferenzen)
Fehlerbehebung Fehler: Rauschen aus den Lautsprechern Ursache: 1. Die Level-Regler am Verstärker sind voll aufgedreht. Drehen Sie diesen zurück. 2. Der Hochton-Regler am Steuergerät ist voll aufgedreht. Drehen Sie diesen zurück. 3. Das Rauschen kommt vom Steuergerät. Dieses können Sie feststellen, indem Sie die Cinchkabel am Verstärker abziehen und dann den Verstärker einschalten. -
Seite 22: Technische Daten
Technische Daten... - Seite 23 Distribution: Audio Design GmbH Am Breilingsweg 3 76709 Kronau Tel. 07253/9465-0, Fax 07253/9465-10 www.audiodesign.de REV 1.1...
