INNEN LIEGENDE ANLAGEN
Bei innen eingebauten Anlagen können Stulprohre mit
integrierter Abluftführung auf der Dachhaut als Durchdringung
montiert werden (s. Bild 12). Sollte die Höhe über Dach, ab
der letzten Befestigung größer als 3,00 m sein,
so kann mittels der 3-Punkt-Abspannschelle ein höherer
Aufbau realisiert werden.
MÜNDUNG
Der Mündungsabschluss sollte aus strömungstechnischen Gründen als Abschlussteil verwendet
werden (s. Bild 10). Das in die freie Öffnung eintretende Regenwasser läuft im
Edelstahlschornstein ab und wird über die Kondensatleitung entsorgt.
VERBINDUNGSLEITUNG
Die Verbindungsleitung muss mit mindestens 3° Gefälle zum Kessel hin verlegt werden,
um evtl. anfallendes Kondensat optimal abzuleiten. Sollte kein Kondensat in den Kessel gelangen
dürfen, so ist nach dem Kesselstutzen ein Element mit Kondensatablauf und Siphon einzubauen.
Seite 9 von 11

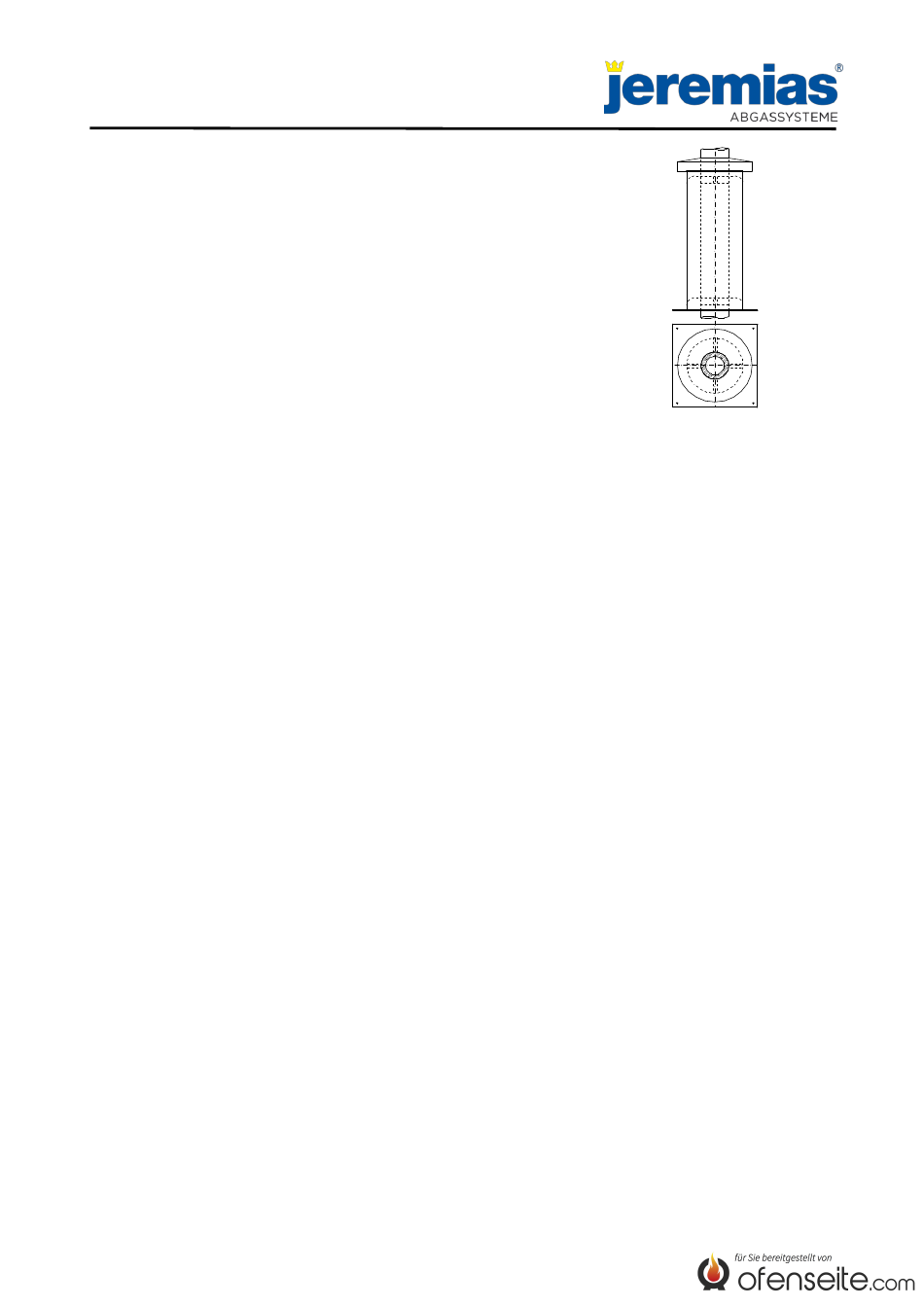

Bild 12: Aufbau Stulprohr mit
integrierter Abluftführung
Version 3/ Mai 2014
Montageanleitung DW-VISION
