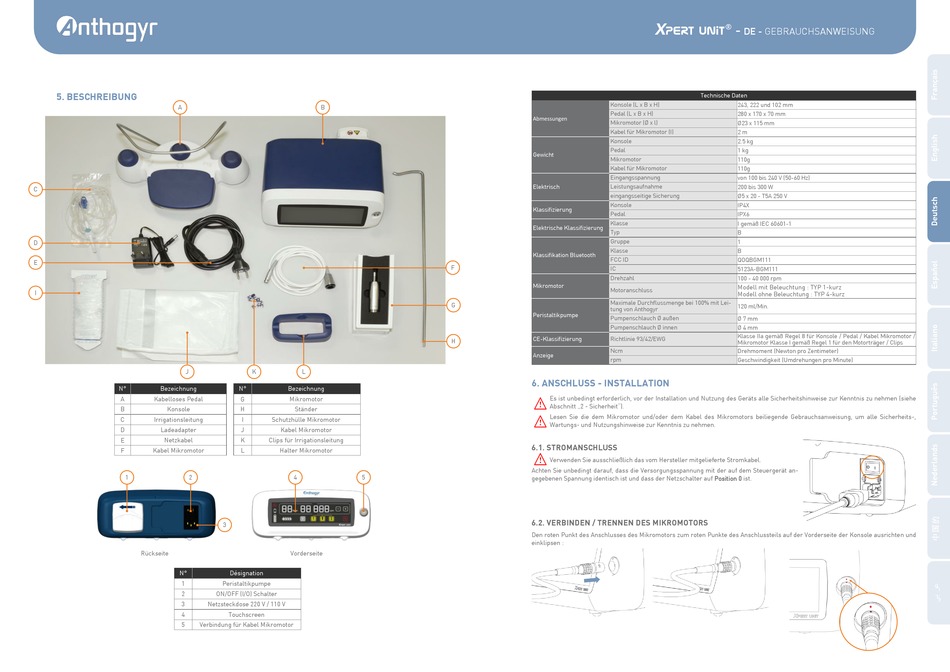

5. BESCHREIBUNG

A
C
D
E
I
J
N° Bezeichnung
A Kabelloses Pedal
B Konsole
C Irrigationsleitung
D Ladeadapter
E Netzkabel
Kabel Mikromotor
F
1 2
Rückseite
N°
1
2
3 Netzsteckdose 220 V / 110 V
4
5 Verbindung für Kabel Mikromotor
B
K L
N° Bezeichnung
G Mikromotor
H Ständer
I Schutzhülle Mikromotor
J Kabel Mikromotor
K Clips für Irrigationsleitung
L Halter Mikromotor
4 5
3
Vorderseite
Désignation
Peristaltikpumpe
ON/OFF (I/O) Schalter
Touchscreen
Konsole (L x B x H)
Pedal (L x B x H)
Abmessungen
Mikromotor (Ø x l)
Kabel für Mikromotor (I)
Konsole
Pedal
Gewicht
Mikromotor
Kabel für Mikromotor
Eingangsspannung
Elektrisch Leistungsaufnahme
eingangsseitige Sicherung
Konsole
Klassifizierung
Pedal
Klasse
Elektrische Klassifizierung
Typ
Gruppe
Klasse
Klassifikation Bluetooth
FCC ID
F
IC
Drehzahl
Mikromotor
Motoranschluss
Maximale Durchflussmenge bei 100% mit Lei-
G
tung von Anthogyr
Peristaltikpumpe
Pumpenschlauch Ø außen
Pumpenschlauch Ø innen
CE-Klassifizierung Richtlinie 93/42/EWG
H
Ncm
Anzeige
rpm

6. ANSCHLUSS - INSTALLATION

E Es ist unbedingt erforderlich, vor der Installation und Nutzung des Geräts alle Sicherheitshinweise zur Kenntnis zu nehmen (siehe
Abschnitt „2 - Sicherheit").
E
Lesen Sie die dem Mikromotor und/oder dem Kabel des Mikromotors beiliegende Gebrauchsanweisung, um alle Sicherheits-,
Wartungs- und Nutzungshinweise zur Kenntnis zu nehmen.

6.1. STROMANSCHLUSS

E
Verwenden Sie ausschließlich das vom Hersteller mitgelieferte Stromkabel.
Achten Sie unbedingt darauf, dass die Versorgungsspannung mit der auf dem Steuergerät an-
gegebenen Spannung identisch ist und dass der Netzschalter auf Position 0 ist.
6.2. VERBINDEN / TRENNEN DES MIKROMOTORS
Den roten Punkt des Anschlusses des Mikromotors zum roten Punkte des Anschlussteils auf der Vorderseite der Konsole ausrichten und
einklipsen :
a
®
-
DE - GEBRAUCHSANWEISUNG
Technische Daten
243, 222 und 102 mm
280 x 170 x 70 mm
Ø23 x 115 mm
2 m
2.5 kg
1 kg
110g
110g
von 100 bis 240 V (50-60 Hz)
200 bis 300 W
Ø5 x 20 - T5A 250 V
IP4X
IPX6
I gemäß IEC 60601-1
B
1
B
QOQBGM111
5123A-BGM111
100 - 40 000 rpm
Modell mit Beleuchtung : TYP 1-kurz
Modell ohne Beleuchtung : TYP 4-kurz
120 ml/Min.
Ø 7 mm
Ø 4 mm
Klasse IIa gemäß Regel 8 für Konsole / Pedal / Kabel Mikromotor /
Mikromotor Klasse I gemäß Regel 1 für den Motorträger / Clips
Drehmoment (Newton pro Zentimeter)
Geschwindigkeit (Umdrehungen pro Minute)
