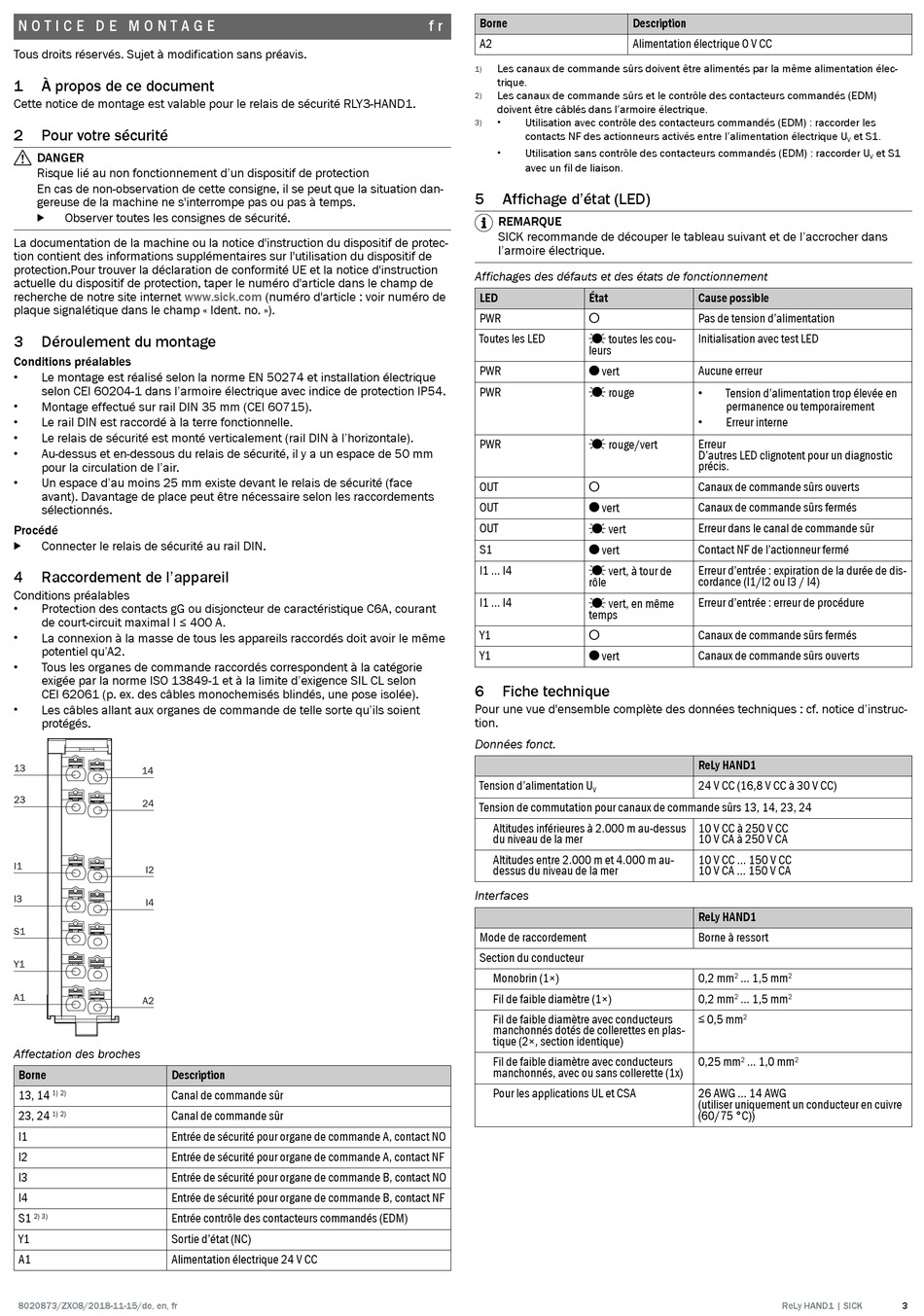

N O T I C E D E M O N T A G E
Tous droits réservés. Sujet à modification sans préavis.
1 À propos de ce document
Cette notice de montage est valable pour le relais de sécurité RLY3-HAND1.
2 Pour votre sécurité
DANGER
Risque lié au non fonctionnement d'un dispositif de protection
En cas de non-observation de cette consigne, il se peut que la situation dan‐
gereuse de la machine ne s'interrompe pas ou pas à temps.
Observer toutes les consignes de sécurité.
b
La documentation de la machine ou la notice d'instruction du dispositif de protec‐
tion contient des informations supplémentaires sur l'utilisation du dispositif de
protection.Pour trouver la déclaration de conformité UE et la notice d'instruction
actuelle du dispositif de protection, taper le numéro d'article dans le champ de
recherche de notre site internet www.sick.com
plaque signalétique dans le champ « Ident. no. »).
3 Déroulement du montage
Conditions préalables
• Le montage est réalisé selon la norme EN 50274 et installation électrique
selon CEI 60204-1 dans l'armoire électrique avec indice de protection IP54.
• Montage effectué sur rail DIN 35 mm (CEI 60715).
• Le rail DIN est raccordé à la terre fonctionnelle.
• Le relais de sécurité est monté verticalement (rail DIN à l'horizontale).
Au-dessus et en-dessous du relais de sécurité, il y a un espace de 50 mm
•
pour la circulation de l'air.
Un espace d'au moins 25 mm existe devant le relais de sécurité (face
•
avant). Davantage de place peut être nécessaire selon les raccordements
sélectionnés.
Procédé
Connecter le relais de sécurité au rail DIN.
b
4 Raccordement de l'appareil
Conditions préalables
• Protection des contacts gG ou disjoncteur de caractéristique C6A, courant
de court-circuit maximal I ≤ 400 A.
• La connexion à la masse de tous les appareils raccordés doit avoir le même
potentiel qu'A2.
• Tous les organes de commande raccordés correspondent à la catégorie
exigée par la norme ISO 13849-1 et à la limite d'exigence SIL CL selon
CEI 62061 (p. ex. des câbles monochemisés blindés, une pose isolée).
• Les câbles allant aux organes de commande de telle sorte qu'ils soient
protégés.
Affectation des broches
Borne Description
13, 14 1) 2) Canal de commande sûr
23, 24 1) 2) Canal de commande sûr
I1 Entrée de sécurité pour organe de commande A, contact NO
I2 Entrée de sécurité pour organe de commande A, contact NF
I3 Entrée de sécurité pour organe de commande B, contact NO
I4 Entrée de sécurité pour organe de commande B, contact NF
S1 2) 3) Entrée contrôle des contacteurs commandés (EDM)
Y1 Sortie d'état (NC)
A1 Alimentation électrique 24 V CC
8020873/ZXO8/2018-11-15/de, en, fr
f r
(numéro d'article : voir numéro de
Borne Description
A2 Alimentation électrique 0 V CC
Les canaux de commande sûrs doivent être alimentés par la même alimentation élec‐
1)
trique.
Les canaux de commande sûrs et le contrôle des contacteurs commandés (EDM)
2)
doivent être câblés dans l'armoire électrique.
• Utilisation avec contrôle des contacteurs commandés (EDM) : raccorder les
3)
contacts NF des actionneurs activés entre l'alimentation électrique U
• Utilisation sans contrôle des contacteurs commandés (EDM) : raccorder U
avec un fil de liaison.
5 Affichage d'état (LED)
REMARQUE
SICK recommande de découper le tableau suivant et de l'accrocher dans
l'armoire électrique.
Affichages des défauts et des états de fonctionnement
LED État
PWR
o
Toutes les LED
Ö toutes les cou‐
leurs
PWR
O vert
PWR
Ö rouge
PWR
Ö rouge/vert
OUT
o
OUT
O vert
OUT
Ö vert
S1 O vert
I1 ... I4
Ö vert, à tour de
rôle
I1 ... I4 Ö vert, en même
temps
Y1
o
Y1 O vert
6 Fiche technique
Pour une vue d'ensemble complète des données techniques : cf. notice d'instruc‐
tion.
Données fonct.
Tension d'alimentation U
V
Tension de commutation pour canaux de commande sûrs 13, 14, 23, 24
Altitudes inférieures à 2.000 m au-dessus
du niveau de la mer
Altitudes entre 2.000 m et 4.000 m au-
dessus du niveau de la mer
Interfaces
Mode de raccordement
Section du conducteur
Monobrin (1×)
Fil de faible diamètre (1×)
Fil de faible diamètre avec conducteurs
manchonnés dotés de collerettes en plas‐
tique (2×, section identique)
Fil de faible diamètre avec conducteurs
manchonnés, avec ou sans collerette (1x)
Pour les applications UL et CSA
et S1.
V
V
Cause possible
Pas de tension d'alimentation
Initialisation avec test LED
Aucune erreur
• Tension d'alimentation trop élevée en
permanence ou temporairement
• Erreur interne
Erreur
D'autres LED clignotent pour un diagnostic
précis.
Canaux de commande sûrs ouverts
Canaux de commande sûrs fermés
Erreur dans le canal de commande sûr
Contact NF de l'actionneur fermé
Erreur d'entrée : expiration de la durée de dis‐
cordance (I1/I2 ou I3 / I4)
Erreur d'entrée : erreur de procédure
Canaux de commande sûrs fermés
Canaux de commande sûrs ouverts
ReLy HAND1
24 V CC (16,8 V CC à 30 V CC)
10 V CC à 250 V CC
10 V CA à 250 V CA
10 V CC ... 150 V CC
10 V CA ... 150 V CA
ReLy HAND1
Borne à ressort
0,2 mm ... 1,5 mm
2 2
0,2 mm ... 1,5 mm
2 2
≤ 0,5 mm
2
0,25 mm ... 1,0 mm
2 2
26 AWG ... 14 AWG
(utiliser uniquement un conducteur en cuivre
(60/75 °C))
ReLy HAND1 | SICK
et S1
