SICK ReLy HAND1 Montageanleitung

8020873/ZXO8/2018-11-15
SICK AG
Erwin-Sick-Straße 1
D-79183 Waldkirch
www.sick.com
ReLy HAND1
M O N T A G E A N L E I T U N G
Alle Rechte vorbehalten. Irrtümer und Änderungen vorbehalten.
1 Zu diesem Dokument

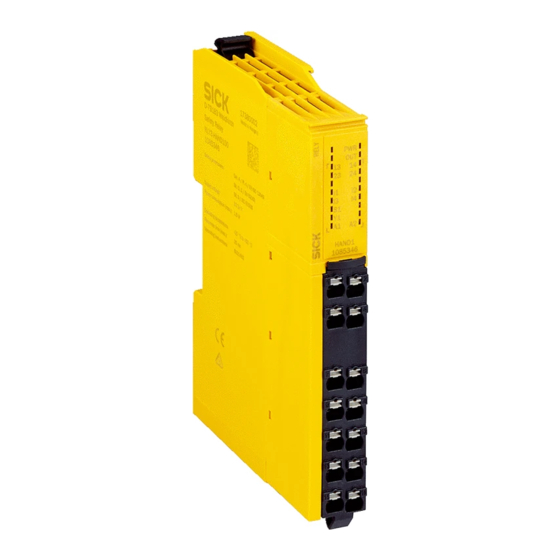

Diese Montageanleitung gilt für das Sicherheitsrelais RLY3-HAND1.
2 Zu Ihrer Sicherheit
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung mögli‐
cherweise nicht oder nicht rechtzeitig beendet.
Beachten Sie den beiliegenden Sicherheitshinweis.
b
Weitere Informationen zur Arbeit mit der Schutzeinrichtung enthält die Maschi‐
nendokumentation oder die Betriebsanleitung der Schutzeinrichtung.Sie finden
die EU-Konformitätserklärung und die aktuelle Betriebsanleitung der Schutzein‐
richtung, indem Sie auf www.sick.com
(Artikelnummer: siehe Typenschildeintrag im Feld „Ident. no.").
3 Montageablauf
Voraussetzungen
• Montage erfolgt gemäß EN 50274 und Elektroinstallation gemäß
IEC 60204-1 in Schaltschrank mit Schutzart IP54.
• Montage erfolgt auf 35-mm-Hutschiene (IEC 60715).
• Hutschiene ist an Funktionserde angeschlossen.
• Sicherheitsrelais wird vertikal eingebaut (Hutschiene verläuft horizontal).
Über und unter dem Sicherheitsrelais ist mindestens 50 mm Platz für die
•
Luftzirkulation.
• Vor dem Sicherheitsrelais (Frontseite) ist mindestens 25 mm Platz. Abhängig
von den gewählten Anschlüssen kann auch mehr Platz benötigt werden.
Vorgehensweise
Sicherheitsrelais auf Hutschiene stecken.
b
4 Geräteanschluss
Voraussetzungen
• Kontaktabsicherung mit Schmelzsicherung gG oder Leitungsschutzschalter
C: 6 A, maximaler Kurzschlussstrom I ≤ 400 A.
• Der Masseanschluss aller angeschlossenen Geräte hat dasselbe Potential
wie A2.
• Die angeschlossenen Stellteile entsprechen der geforderten Kategorie
gemäß ISO 13849-1 und SILCL gemäß IEC 62061 (z. B. geschirmte Einzel‐
mantelleitungen, getrennte Verlegung).
• Die Leitungen zu den Stellteilen sind geschützt verlegt.
Belegung der Anschlussklemmen
Anschlussklemme Beschreibung
13, 14 1) 2) Freigabestrompfad
23, 24 1) 2) Freigabestrompfad
I1 Sicherheitseingang für Stellteil A, Schließer
8020873/ZXO8/2018-11-15/de, en, fr
im Suchfeld die Artikelnummer eingeben
Anschlussklemme
I2
I3
I4
S1
2) 3)
Y1
A1
A2
Die Freigabestrompfade müssen von derselben Spannungsversorgung versorgt werden.
1)
d e
Die Freigabestrompfade und die Schützkontrolle (EDM) müssen innerhalb des Schalt‐
2)
schranks verdrahtet werden.
• Verwendung mit Schützkontrolle (EDM): Öffnerkontakte der angesteuerten Aktoren
3)
zwischen Spannungsversorgung U
• Verwendung ohne Schützkontrolle (EDM): U
den.
5 Statusanzeige (LED)
HINWEIS
SICK empfiehlt, die folgende Tabelle auszuschneiden und im Schaltschrank
zu befestigen.
Fehleranzeigen und Betriebszustände
LED Status
PWR
o
Alle LEDs
Ö alle Farben
PWR
O grün
PWR
Ö rot
PWR
Ö rot/grün
OUT
o
OUT
O grün
OUT Ö grün
S1
O grün
I1 ... I4
Ö grün, abwech‐
selnd
I1 ... I4 Ö grün, gleichzeitig Eingangsfehler: Ablauffehler
Y1
o
Y1
O grün
6 Datenblatt
Vollständige Übersicht der Technischen Daten: siehe Betriebsanleitung
Betriebsdaten
Versorgungsspannung U
V
Schaltspannung für Freigabestrompfade 13, 14, 23, 24
In Höhen unter 2000 m ü. NHN
In Höhen 2000 m ü. NHN ... 4000 m ü.
NHN
Schnittstellen
Anschlussart
Leiterquerschnitt
Eindraht (1×)
Feindraht (1×)
Feindraht mit Aderendhülse mit Kunst‐
stoffkragen (2×, gleicher Querschnitt)
Feindraht mit Aderendhülsen mit oder
ohne Kragen (1×)
Für UL- und CSA-Anwendungen
Beschreibung
Sicherheitseingang für Stellteil A, Öffner
Sicherheitseingang für Stellteil B, Schließer
Sicherheitseingang für Stellteil B, Öffner
Eingang Schützkontrolle (EDM)
Meldeausgang (NC)
Spannungsversorgung 24 V DC
Spannungsversorgung 0 V DC
und S1 anschließen.
V
und S1 mit einer Drahtbrücke verbin‐
V
Mögliche Ursache
Keine Versorgungsspannung
Initialisierung mit LED-Test
Kein Fehler
• Dauerhaft oder zeitweilig zu hohe Ver‐
sorgungsspannung
• Interner Fehler
Fehler
Weitere LEDs blinken zur genauen Diagnose.
Freigabestrompfade offen
Freigabestrompfade geschlossen
Fehler im Freigabestrompfad
Öffnerkontakt des Aktors geschlossen
Eingangsfehler: Diskrepanzzeit abgelaufen
(I1/I2 oder I3/I4)
Freigabestrompfade geschlossen
Freigabestrompfade offen
ReLy HAND1
24 V DC (16,8 V DC ... 30 V DC)
10 V DC ... 250 V DC
10 V AC ... 250 V AC
10 V DC ... 150 V DC
10 V AC ... 150 V AC
ReLy HAND1
Zugfederklemme
0,2 mm 2 ... 1,5 mm 2
0,2 mm 2 ... 1,5 mm 2
≤ 0,5 mm 2
0,25 mm ... 1,0 mm
2 2
26 AWG ... 14 AWG
(Nur Kupferleitung (60/75 °C) verwenden.)
ReLy HAND1 | SICK 1
