ECO-DIM.09
Eingangsspannung
Anschlussleistungsaufnahme 0-50W LED 10-100W Halogen/Glühlampen
Geeignete Ladung
Dimmertyp
Bedienung
Betriebstemperatur
Abmessungen
Gewicht
√
0-50W LED
√
Phasenschnitt (R, C)
√
Optimale Dimmbarkeit und Lichtstabilität
√
MIN. und MAX. Einstellung
√
Schutz vor Störsignalen
√
Geräuschloses Dimmen
√
Sanftanlaufsystem
√
Drücken / Drehknopf
Fußdimmer mit Drehknopf und MIN- und MAX-Einstellung. Auf diese Weise
erhalten Sie mit jeder LED-Lampe die beste Dimmbarkeit. Zusätzlich können
Sie einfach den bekannten Druck- / Drehknopf (anstelle eines Druckknopfes)
verwenden. Viel benutzerfreundlicher zu bedienen!
√
Überlastschutz
√
Kurzschlussschutz
√
Übertemperaturschutz
220-240 V AC, 50 Hz
LED, Halogen-, Glühlampen
R-C, Phasenabschnitt
Druck-/Drehknopf
max. 35 °C
80.5mm, H 34.1mm
46,39g
Installation

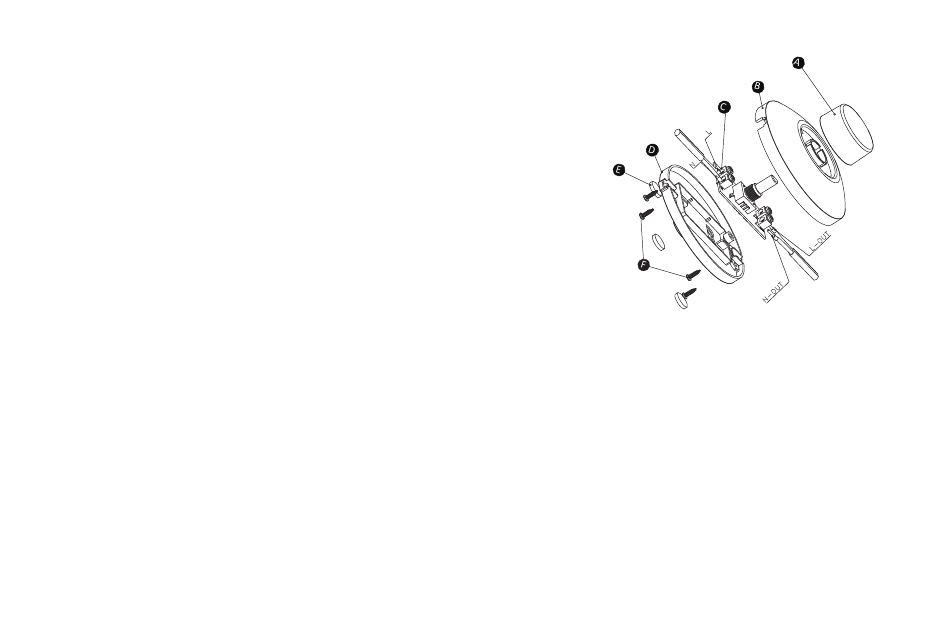

Schritt 1: Die Schrauben an der Unterseite des Fuß-Dimmers lösen
(F)
Schritt 2: Nun den Dimmknopf und die Oberseite des Fuß-Dimmers
entfernen (A, B)
Schritt 3: Die Schrauben lösen (an der Eingangsseite), um später
den Installationsdraht befestigen zu können (C)
Schritt 4: Die Installationsdrähte so weit abisolieren, dass ein guter
Kontakt hergestellt werden kann
Schritt 5: Nun den L-Leiter (brauner Draht) und den N-Leiter (blauer
Draht) in die Kontakte stecken (C)
Schritt 6: Danach die Installationsdrähte in den Kontakten
festschrauben (C)
Schritt 7: Die Schritte 3 bis 6 an der Ausgangsseite wiederholen
(Anschluss des Kabels zur Lampe)
Schritt 8: Überprüfen, ob die Drähte sicher befestigt sind
Schritt 9: Teil D (unten) und Teil B (oben) wieder zusammensetzen
Schritt 10: Die Schrauben an der Unterseite wieder festdrehen (F)
Schritt 11: Den Dimmknopf wieder auf den Drehstift setzen (A)
