ECO-DIM.09
Input voltage
Aansluit wattage
Geschikte lading
Type dimmer
Bediening
Werkbare temperatuur
Afmetingen
Gewicht
√ 0-50W LED
√ Fase afsnijding (R, C)
√ Optimale dimbaarheid en lichtstabiliteit
√ MIN. en MAX. afstelling
√ Bescherming tegen stoorsignalen
√ Geruisloos dimmen
√ Soft-start systeem
√ Druk/draaiknop
Vloerdimmer met draaiknop én zowel MIN als MAX afstelling. Hiermee kunt
u dus de beste dimbaarheid uit iedere led lamp halen. Daarnaast kunt u
gewoon de welbekende druk/draaiknop gebruiken (i.p.v. pulsdrukker). Veel
gebruiksvriendelijker te bedienen!
√ Overload Protection
√ Short Circuit Protection
√ Over Temperature Protection
220-240V, 50Hz
0-50W LED 10-100W Halogeen/gloeilampen
Led-, halogeen-, gloeilampen
R,C Fase afsnijding
Druk/draai knop
max. 35°C
80.5mm, H 34.1mm
46,39 gr.
Installatie

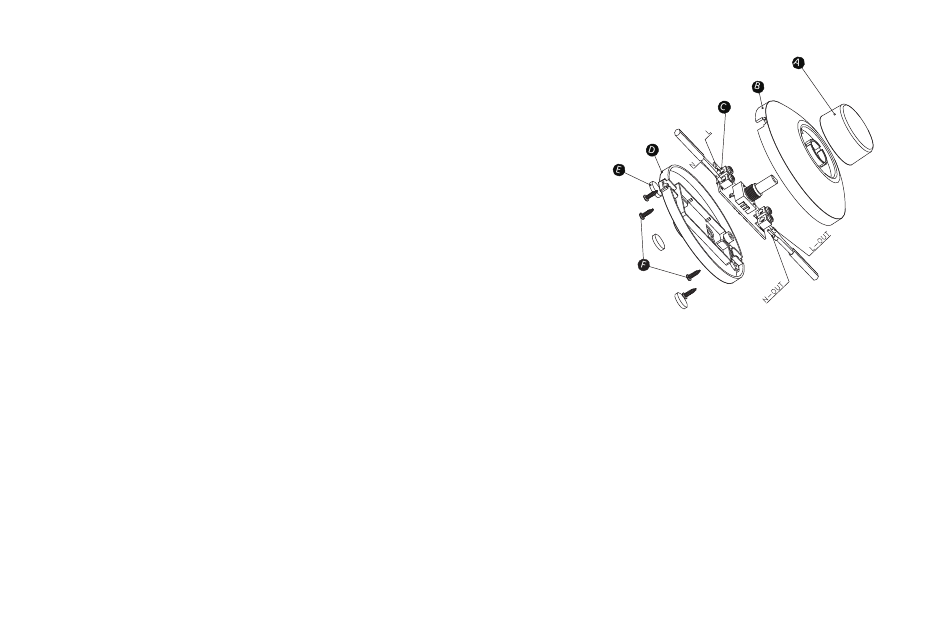

Stap 1: Draai de schroeven aan de onderkant van de vloerdimmer
los (F)
Stap 2: Verwijder de dimmerknop en de bovenkant van de
vloerdimmer (A, B)
Stap 3: Draai de schroeven (invoerzijde) los om de installatiedraad
later te kunnen bevestigen (C)
Stap 4: Strip de draden om goede contacten te bieden
Stap 5: Plaats draden L (bruin) en N (blauw) in de aansluitingen (C)
Stap 6: Schroef de draden in de verbindingen (C)
Stap 7: Herhaal nu stappen 3 tot 6 voor de uitgangszijde
(aansluiting van het snoer op de lamp)
Stap 8: Controleer of de draden stevig vastzitten
Stap 9: Plaats deel D (onder) en deel B (boven) opnieuw
Stap 10: Draai de schroeven aan de onderkant vast (F)
Stap 11: Plaats de dimmerknop terug op de dimmerpen (A)
