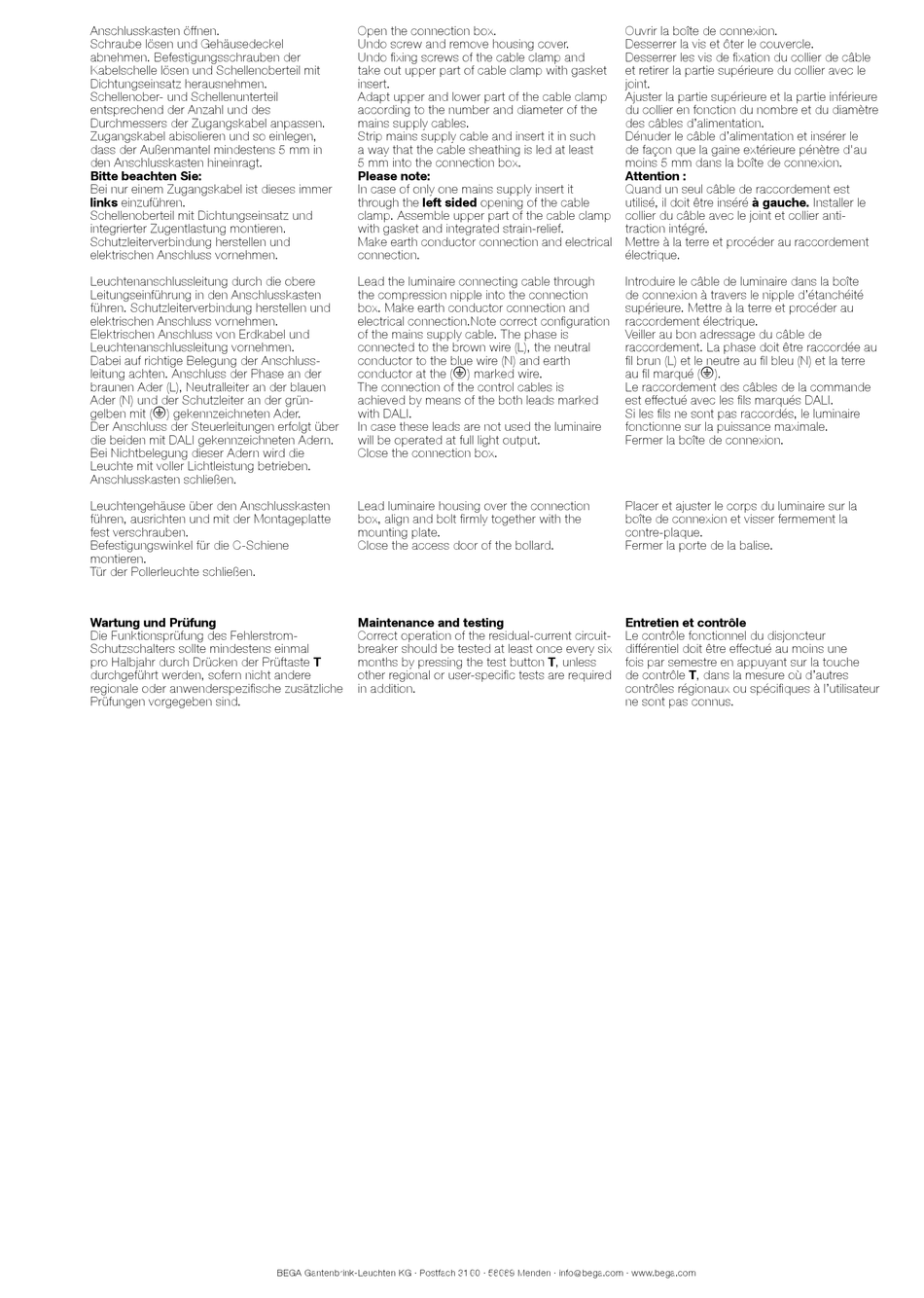

Anschlusskasten öffnen.
Schraube lösen und Gehäusedeckel
abnehmen. Befestigungsschrauben der
Kabelschelle lösen und Schellenoberteil mit
Dichtungseinsatz herausnehmen.
Schellenober- und Schellenunterteil
entsprechend der Anzahl und des
Durchmessers der Zugangskabel anpassen.
Zugangskabel abisolieren und so einlegen,
dass der Außenmantel mindestens 5 mm in
den Anschlusskasten hineinragt.
Bitte beachten Sie:
Bei nur einem Zugangskabel ist dieses immer
links einzuführen.
Schellenoberteil mit Dichtungseinsatz und
integrierter Zugentlastung montieren.
Schutzleiterverbindung herstellen und
elektrischen Anschluss vornehmen.
Leuchtenanschlussleitung durch die obere
Leitungseinführung in den Anschlusskasten
führen. Schutzleiterverbindung herstellen und
elektrischen Anschluss vornehmen.
Elektrischen Anschluss von Erdkabel und
Leuchtenanschlussleitung vornehmen.
Dabei auf richtige Belegung der Anschluss-
leitung achten. Anschluss der Phase an der
braunen Ader (L), Neutralleiter an der blauen
Ader (N) und der Schutzleiter an der grün-
gelben mit (1) gekennzeichneten Ader.
Der Anschluss der Steuerleitungen erfolgt über
die beiden mit DALI gekennzeichneten Adern.
Bei Nichtbelegung dieser Adern wird die
Leuchte mit voller Lichtleistung betrieben.
Anschlusskasten schließen.
Leuchtengehäuse über den Anschlusskasten
führen, ausrichten und mit der Montageplatte
fest verschrauben.
Befestigungswinkel für die C-Schiene
montieren.
Tür der Pollerleuchte schließen.
Wartung und Prüfung
Die Funktionsprüfung des Fehlerstrom-
Schutzschalters sollte mindestens einmal
pro Halbjahr durch Drücken der Prüftaste T
durchgeführt werden, sofern nicht andere
regionale oder anwenderspezifische zusätzliche
Prüfungen vorgegeben sind.
Open the connection box.
Undo screw and remove housing cover.
Undo fixing screws of the cable clamp and
take out upper part of cable clamp with gasket
insert.
Adapt upper and lower part of the cable clamp
according to the number and diameter of the
mains supply cables.
Strip mains supply cable and insert it in such
a way that the cable sheathing is led at least
5 mm into the connection box.
Please note:
In case of only one mains supply insert it
through the left sided opening of the cable
clamp. Assemble upper part of the cable clamp
with gasket and integrated strain-relief.
Make earth conductor connection and electrical
connection.
Lead the luminaire connecting cable through
the compression nipple into the connection
box. Make earth conductor connection and
electrical connection.Note correct configuration
of the mains supply cable. The phase is
connected to the brown wire (L), the neutral
conductor to the blue wire (N) and earth
conductor at the (1) marked wire.
The connection of the control cables is
achieved by means of the both leads marked
with DALI.
In case these leads are not used the luminaire
will be operated at full light output.
Close the connection box.
Lead luminaire housing over the connection
box, align and bolt firmly together with the
mounting plate.
Close the access door of the bollard.
Maintenance and testing
Correct operation of the residual-current circuit-
breaker should be tested at least once every six
months by pressing the test button T, unless
other regional or user-specific tests are required
in addition.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Ouvrir la boîte de connexion.
Desserrer la vis et ôter le couvercle.
Desserrer les vis de fixation du collier de câble
et retirer la partie supérieure du collier avec le
joint.
Ajuster la partie supérieure et la partie inférieure
du collier en fonction du nombre et du diamètre
des câbles d'alimentation.
Dénuder le câble d'alimentation et insérer le
de façon que la gaine extérieure pénètre d'au
moins 5 mm dans la boîte de connexion.
Attention :
Quand un seul câble de raccordement est
utilisé, il doit être inséré à gauche. Installer le
collier du câble avec le joint et collier anti-
traction intégré.
Mettre à la terre et procéder au raccordement
électrique.
Introduire le câble de luminaire dans la boîte
de connexion à travers le nipple d'étanchéité
supérieure. Mettre à la terre et procéder au
raccordement électrique.
Veiller au bon adressage du câble de
raccordement. La phase doit être raccordée au
fil brun (L) et le neutre au fil bleu (N) et la terre
au fil marqué (1).
Le raccordement des câbles de la commande
est effectué avec les fils marqués DALI.
Si les fils ne sont pas raccordés, le luminaire
fonctionne sur la puissance maximale.
Fermer la boîte de connexion.
Placer et ajuster le corps du luminaire sur la
boîte de connexion et visser fermement la
contre-plaque.
Fermer la porte de la balise.
Entretien et contrôle
Le contrôle fonctionnel du disjoncteur
différentiel doit être effectué au moins une
fois par semestre en appuyant sur la touche
de contrôle T, dans la mesure où d'autres
contrôles régionaux ou spécifiques à l'utilisateur
ne sont pas connus.
