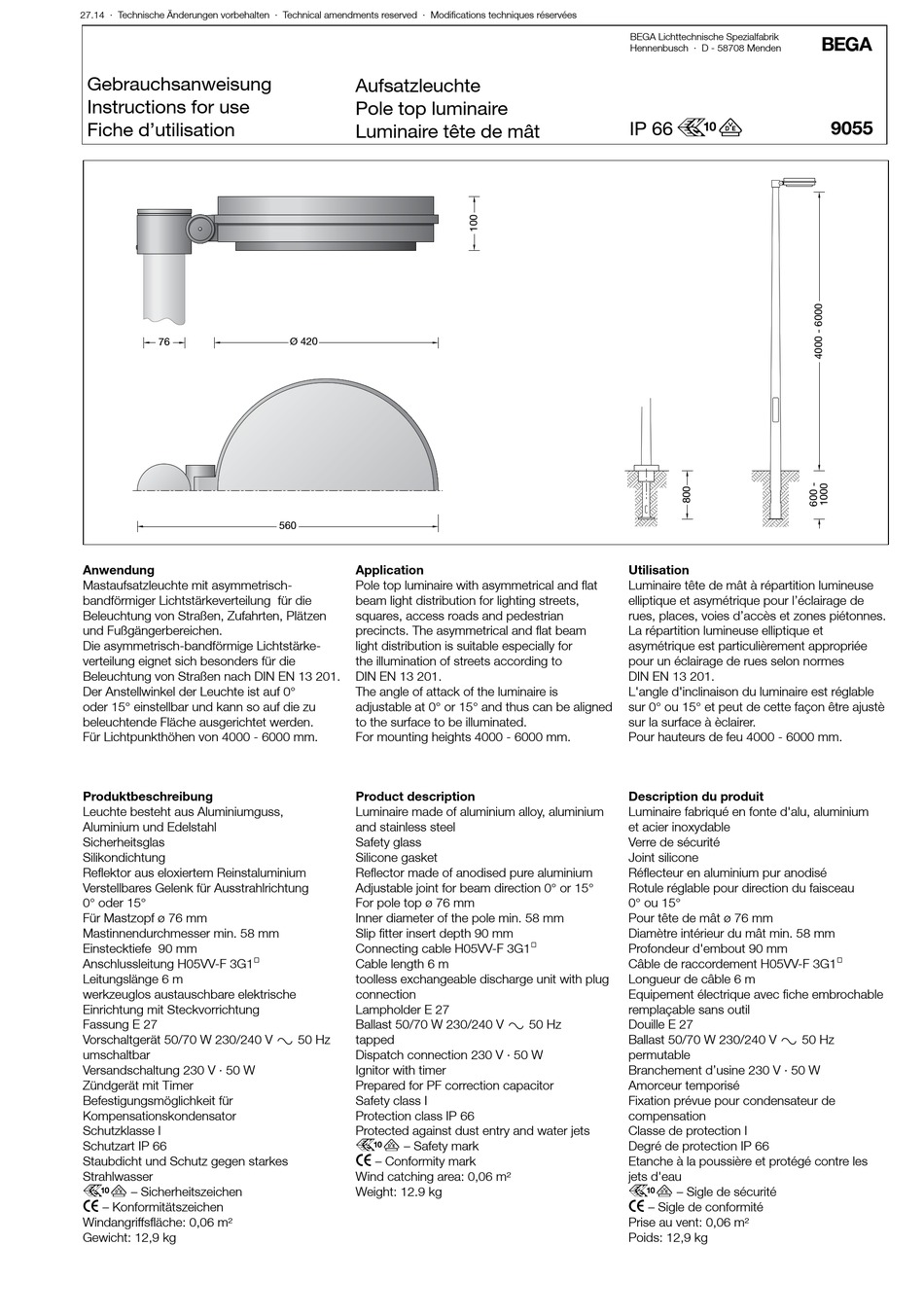

BEGA 9055 Gebrauchsanweisung

27.14 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
Gebrauchsanweisung
Instructions for use
Fiche d'utilisation
76
Anwendung
Mastaufsatzleuchte mit asymmetrisch-
bandförmiger Lichtstärkeverteilung für die
Beleuchtung von Straßen, Zufahrten, Plätzen
und Fußgängerbereichen.
Die asymmetrisch-bandförmige Lichtstärke-
verteilung eignet sich besonders für die
Beleuchtung von Straßen nach DIN EN 13 201.
Der Anstellwinkel der Leuchte ist auf 0°
oder 15° einstellbar und kann so auf die zu
beleuchtende Fläche ausgerichtet werden.
Für Lichtpunkthöhen von 4000 - 6000 mm.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Sicherheitsglas
Silikondichtung
Reflektor aus eloxiertem Reinstaluminium
Verstellbares Gelenk für Ausstrahlrichtung
0° oder 15°
Für Mastzopf ø 76 mm
Mastinnendurchmesser min. 58 mm
Einstecktiefe 90 mm
Anschlussleitung H05VV-F 3G1@
Leitungslänge 6 m
werkzeuglos austauschbare elektrische
Einrichtung mit Steckvorrichtung
Fassung E 27
Vorschaltgerät 50/70 W 230/240 V y 50 Hz
umschaltbar
Versandschaltung 230 V · 50 W
Zündgerät mit Timer
Befestigungsmöglichkeit für
Kompensationskondensator
Schutzklasse I
Schutzart IP 66
Staubdicht und Schutz gegen starkes
Strahlwasser
r – Sicherheitszeichen
c – Konformitätszeichen
Windangriffsfläche: 0,06 m²
Gewicht: 12,9 kg
Aufsatzleuchte
Pole top luminaire
Luminaire tête de mât
Ø 420
560
Application
Pole top luminaire with asymmetrical and flat
beam light distribution for lighting streets,
squares, access roads and pedestrian
precincts. The asymmetrical and flat beam
light distribution is suitable especially for
the illumination of streets according to
DIN EN 13 201.
The angle of attack of the luminaire is
adjustable at 0° or 15° and thus can be aligned
to the surface to be illuminated.
For mounting heights 4000 - 6000 mm.
Product description
Luminaire made of aluminium alloy, aluminium
and stainless steel
Safety glass
Silicone gasket
Reflector made of anodised pure aluminium
Adjustable joint for beam direction 0° or 15°
For pole top ø 76 mm
Inner diameter of the pole min. 58 mm
Slip fitter insert depth 90 mm
Connecting cable H05VV-F 3G1@
Cable length 6 m
toolless exchangeable discharge unit with plug
connection
Lampholder E 27
Ballast 50/70 W 230/240 V y 50 Hz
tapped
Dispatch connection 230 V · 50 W
Ignitor with timer
Prepared for PF correction capacitor
Safety class I
Protection class IP 66
Protected against dust entry and water jets
r – Safety mark
c – Conformity mark
Wind catching area: 0,06 m²
Weight: 12.9 kg
BEGA Lichttechnische Spezialfabrik
Hennenbusch · D - 58708 Menden
IP 66 r
Utilisation
Luminaire tête de mât à répartition lumineuse
elliptique et asymétrique pour l'éclairage de
rues, places, voies d'accès et zones piétonnes.
La répartition lumineuse elliptique et
asymétrique est particulièrement appropriée
pour un éclairage de rues selon normes
DIN EN 13 201.
L'angle d'inclinaison du luminaire est réglable
sur 0° ou 15° et peut de cette façon être ajustè
sur la surface à èclairer.
Pour hauteurs de feu 4000 - 6000 mm.
Description du produit
Luminaire fabriqué en fonte d'alu, aluminium
et acier inoxydable
Verre de sécurité
Joint silicone
Réflecteur en aluminium pur anodisé
Rotule réglable pour direction du faisceau
0° ou 15°
Pour tête de mât ø 76 mm
Diamètre intérieur du mât min. 58 mm
Profondeur d'embout 90 mm
Câble de raccordement H05VV-F 3G1@
Longueur de câble 6 m
Equipement électrique avec fiche embrochable
remplaçable sans outil
Douille E 27
Ballast 50/70 W 230/240 V y 50 Hz
permutable
Branchement d'usine 230 V · 50 W
Amorceur temporisé
Fixation prévue pour condensateur de
compensation
Classe de protection I
Degré de protection IP 66
Etanche à la poussière et protégé contre les
jets d'eau
r – Sigle de sécurité
c – Sigle de conformité
Prise au vent: 0,06 m²
Poids: 12,9 kg
!
9055
