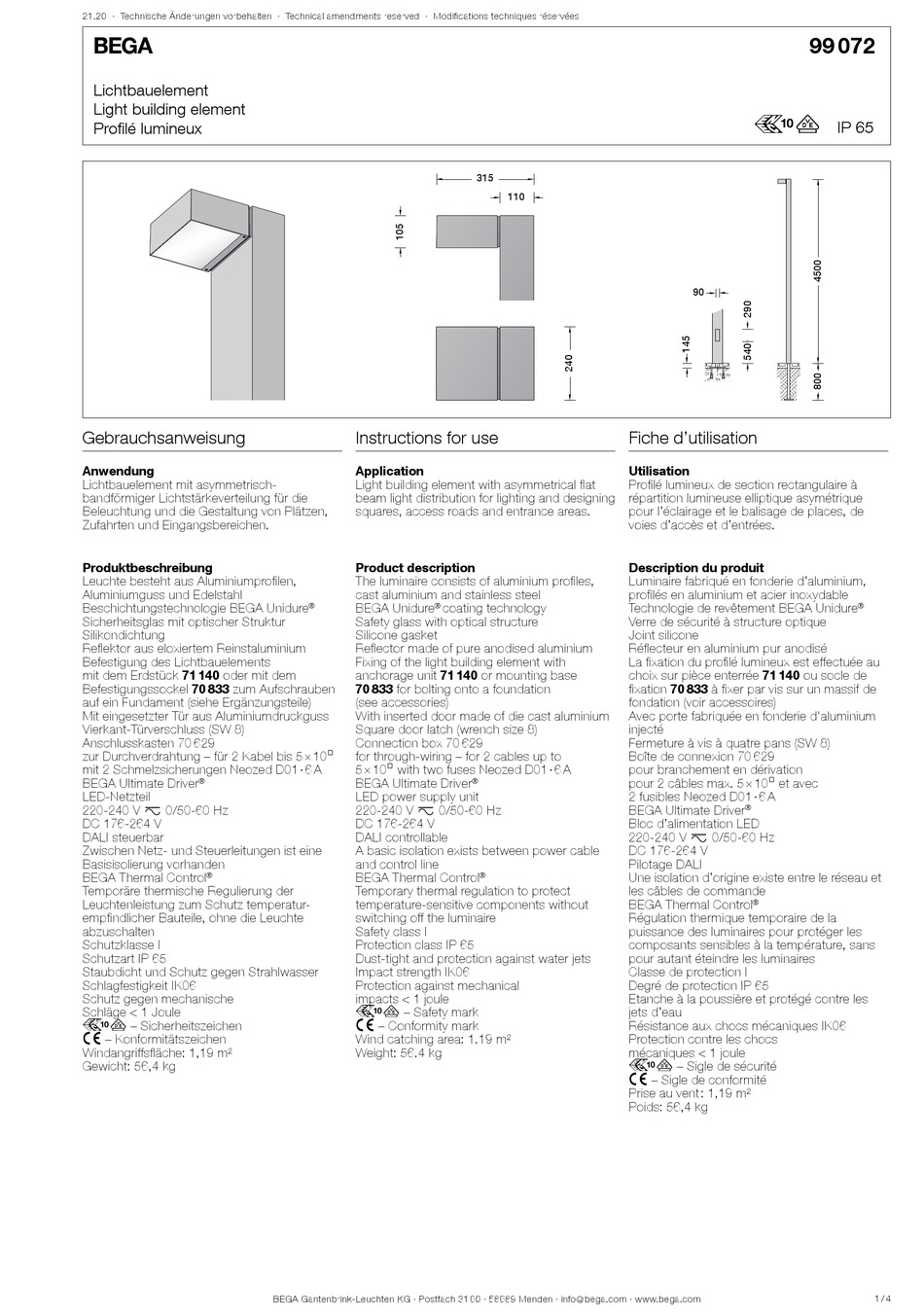

BEGA 99 072 Gebrauchsanweisung

21.20 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Lichtbauelement
Light building element
Profilé lumineux
Gebrauchsanweisung
Anwendung
Lichtbauelement mit asymmetrisch-
bandförmiger Lichtstärkeverteilung für die
Beleuchtung und die Gestaltung von Plätzen,
Zufahrten und Eingangsbereichen.
Produktbeschreibung
Leuchte besteht aus Aluminiumprofilen,
Aluminiumguss und Edelstahl
Beschichtungstechnologie BEGA Unidure
Sicherheitsglas mit optischer Struktur
Silikondichtung
Reflektor aus eloxiertem Reinstaluminium
Befestigung des Lichtbauelements
mit dem Erdstück 71 140 oder mit dem
Befestigungssockel 70 833 zum Aufschrauben
auf ein Fundament (siehe Ergänzungsteile)
Mit eingesetzter Tür aus Aluminiumdruckguss
Vierkant-Türverschluss (SW 8)
Anschlusskasten 70 629
zur Durchverdrahtung – für 2 Kabel bis 5 × 10@
mit 2 Schmelzsicherungen Neozed D01 · 6 A
BEGA Ultimate Driver
®
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-264 V
DALI steuerbar
Zwischen Netz- und Steuerleitungen ist eine
Basisisolierung vorhanden
BEGA Thermal Control
®
Temporäre thermische Regulierung der
Leuchtenleistung zum Schutz temperatur-
empfindlicher Bauteile, ohne die Leuchte
abzuschalten
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK06
Schutz gegen mechanische
Schläge < 1 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Windangriffsfläche: 1,19 m²
Gewicht: 56,4 kg
Instructions for use
Application
Light building element with asymmetrical flat
beam light distribution for lighting and designing
squares, access roads and entrance areas.
Product description
The luminaire consists of aluminium profiles,
cast aluminium and stainless steel
BEGA Unidure coating technology
® ®
Safety glass with optical structure
Silicone gasket
Reflector made of pure anodised aluminium
Fixing of the light building element with
anchorage unit 71 140 or mounting base
70 833 for bolting onto a foundation
(see accessories)
With inserted door made of die cast aluminium
Square door latch (wrench size 8)
Connection box 70 629
for through-wiring – for 2 cables up to
5 × 10@ with two fuses Neozed D01 · 6 A
BEGA Ultimate Driver
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-264 V
DALI controllable
A basic isolation exists between power cable
and control line
BEGA Thermal Control
Temporary thermal regulation to protect
temperature-sensitive components without
switching off the luminaire
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK06
Protection against mechanical
impacts < 1 joule
r – Safety mark
c – Conformity mark
Wind catching area: 1.19 m²
Weight: 56.4 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
315
110
Fiche d'utilisation
Utilisation
Profilé lumineux de section rectangulaire à
répartition lumineuse elliptique asymétrique
pour l'éclairage et le balisage de places, de
voies d'accès et d'entrées.
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
profilés en aluminium et acier inoxydable
Technologie de revêtement BEGA Unidure
Verre de sécurité à structure optique
Joint silicone
Réflecteur en aluminium pur anodisé
La fixation du profilé lumineux est effectuée au
choix sur pièce enterrée 71 140 ou socle de
fixation 70 833 à fixer par vis sur un massif de
fondation (voir accessoires)
Avec porte fabriquée en fonderie d'aluminium
injecté
Fermeture à vis à quatre pans (SW 8)
Boîte de connexion 70 629
pour branchement en dérivation
pour 2 câbles max. 5 × 10@ et avec
®
2 fusibles Neozed D01 · 6 A
BEGA Ultimate Driver
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-264 V
Pilotage DALI
Une isolation d'origine existe entre le réseau et
®
les câbles de commande
BEGA Thermal Control
Régulation thermique temporaire de la
puissance des luminaires pour protéger les
composants sensibles à la température, sans
pour autant éteindre les luminaires
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK06
Protection contre les chocs
mécaniques < 1 joule
r – Sigle de sécurité
c – Sigle de conformité
Prise au vent : 1,19 m²
Poids: 56,4 kg
99 072
r
IP 65
90
®
®
®
1 / 4
