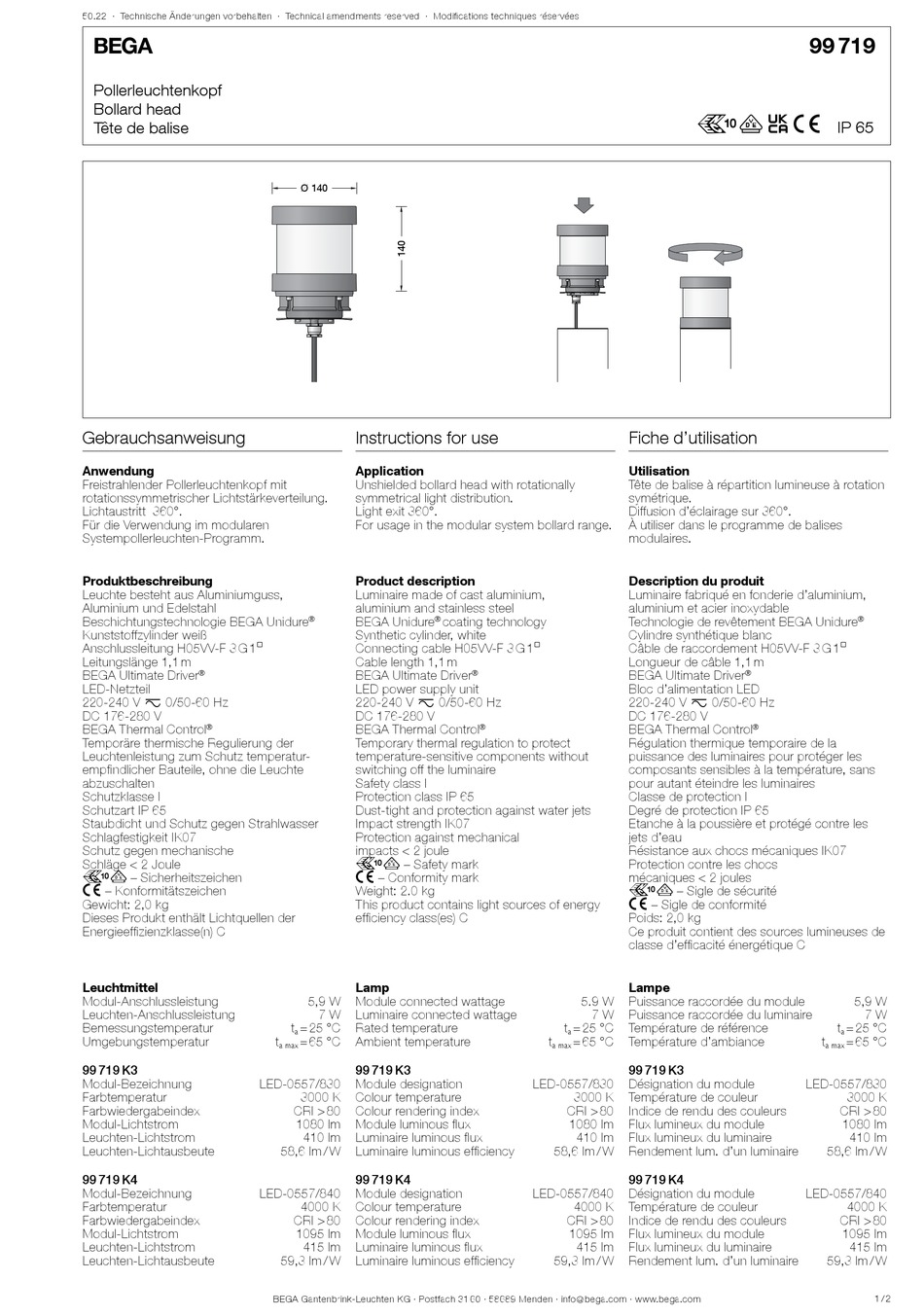

BEGA 99 719 Gebrauchsanweisung

50.22 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Pollerleuchtenkopf
Bollard head
Tête de balise
Gebrauchsanweisung
Anwendung
Freistrahlender Pollerleuchtenkopf mit
rotationssymmetrischer Lichtstärkeverteilung.
Lichtaustritt 360°.
Für die Verwendung im modularen
Systempollerleuchten-Programm.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Beschichtungstechnologie BEGA Unidure
Kunststoffzylinder weiß
Anschlussleitung H05VV-F 3 G 1@
Leitungslänge 1,1 m
BEGA Ultimate Driver ®
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-280 V
BEGA Thermal Control
®
Temporäre thermische Regulierung der
Leuchtenleistung zum Schutz temperatur-
empfindlicher Bauteile, ohne die Leuchte
abzuschalten
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK07
Schutz gegen mechanische
Schläge < 2 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 2,0 kg
Dieses Produkt enthält Lichtquellen der
Energieeffizienzklasse(n) C
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
99 719 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
99 719 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Ø 140 Ø 140
Instructions for use
Application
Unshielded bollard head with rotationally
symmetrical light distribution.
Light exit 360°.
For usage in the modular system bollard range.
Product description
Luminaire made of cast aluminium,
aluminium and stainless steel
BEGA Unidure
®
Synthetic cylinder, white
Connecting cable H05VV-F 3 G 1@
Cable length 1,1 m
BEGA Ultimate Driver
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-280 V
BEGA Thermal Control
Temporary thermal regulation to protect
temperature-sensitive components without
switching off the luminaire
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK07
Protection against mechanical
impacts < 2 joule
r – Safety mark
c – Conformity mark
Weight: 2.0 kg
This product contains light sources of energy
efficiency class(es) C
Lamp
5,9 W Module connected wattage
7 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 65 °C Ambient temperature
a max
99 719 K3
LED-0557/830 Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
1080 lm Module luminous flux
410 lm Luminaire luminous flux
58,6 lm / W Luminaire luminous efficiency
99 719 K4
LED-0557/840 Module designation
4000 K Colour temperature
CRI > 80 Colour rendering index
1095 lm Module luminous flux
415 lm Luminaire luminous flux
59,3 lm / W Luminaire luminous efficiency
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
coating technology
®
®
®
5.9 W
7 W
t = 25 °C
a
t = 65 °C
a max
LED-0557/830
3000 K
CRI > 80
1080 lm
410 lm
58,6 lm / W
LED-0557/840
4000 K
CRI > 80
1095 lm
415 lm
59,3 lm / W
r é c
Fiche d'utilisation
Utilisation
Tête de balise à répartition lumineuse à rotation
symétrique.
Diffusion d'éclairage sur 360°.
À utiliser dans le programme de balises
modulaires.
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Technologie de revêtement BEGA Unidure
Cylindre synthétique blanc
Câble de raccordement H05VV-F 3 G 1@
Longueur de câble 1,1 m
BEGA Ultimate Driver ®
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-280 V
BEGA Thermal Control
®
Régulation thermique temporaire de la
puissance des luminaires pour protéger les
composants sensibles à la température, sans
pour autant éteindre les luminaires
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK07
Protection contre les chocs
mécaniques < 2 joules
r – Sigle de sécurité
c – Sigle de conformité
Poids: 2,0 kg
Ce produit contient des sources lumineuses de
classe d'efficacité énergétique C
Lampe
Puissance raccordée du module
Puissance raccordée du luminaire
Température de référence
Température d'ambiance
99 719 K3
Désignation du module
Température de couleur
Indice de rendu des couleurs
Flux lumineux du module
Flux lumineux du luminaire
Rendement lum. d'un luminaire
99 719 K4
Désignation du module
Température de couleur
Indice de rendu des couleurs
Flux lumineux du module
Flux lumineux du luminaire
Rendement lum. d'un luminaire
99 719
IP 65
®
5,9 W
7 W
t = 25 °C
a
t = 65 °C
a max
LED-0557/830
3000 K
CRI > 80
1080 lm
410 lm
58,6 lm / W
LED-0557/840
4000 K
CRI > 80
1095 lm
415 lm
59,3 lm / W
1 / 2
