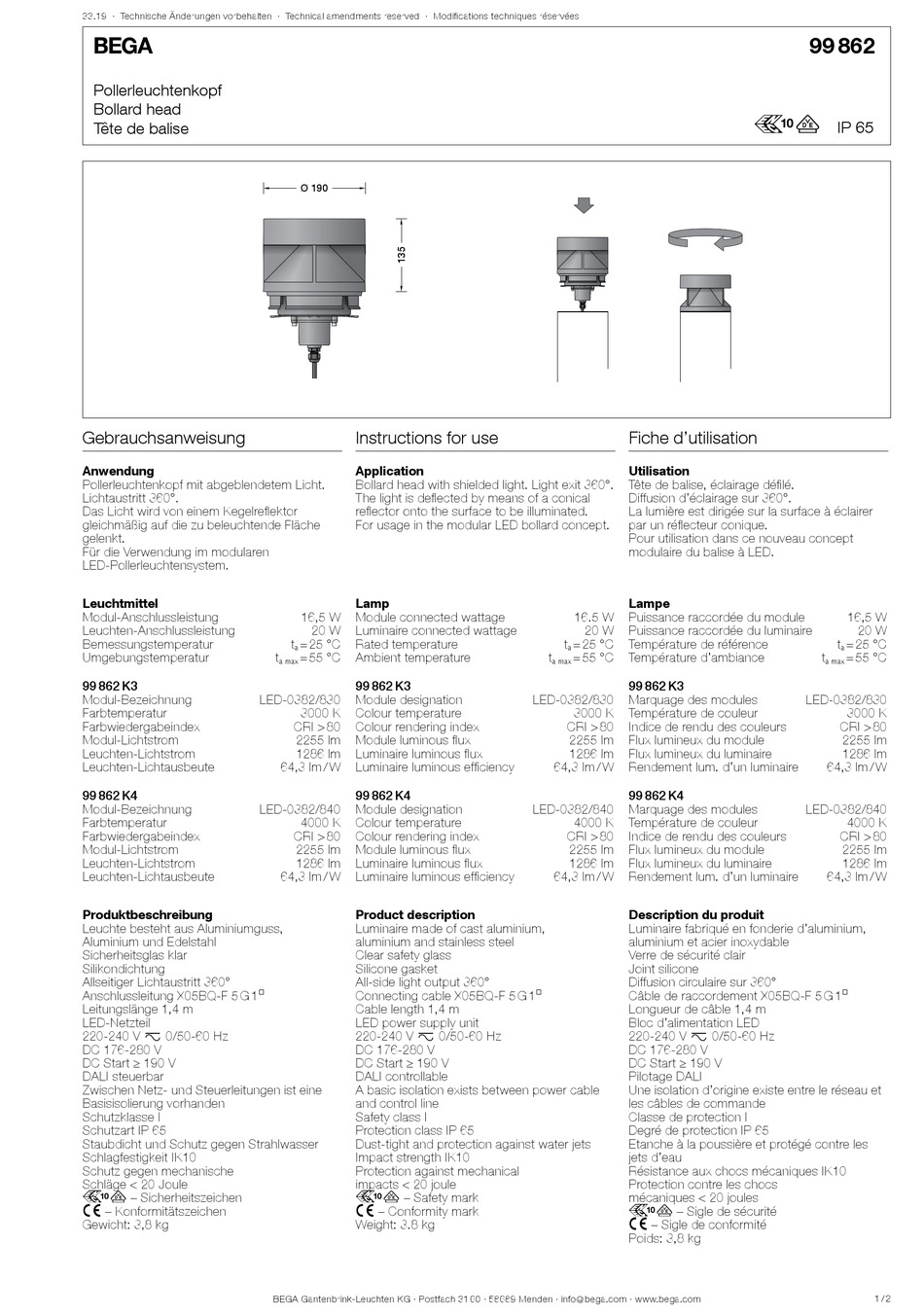

BEGA 99 862 Kurzanleitung

33.19 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!

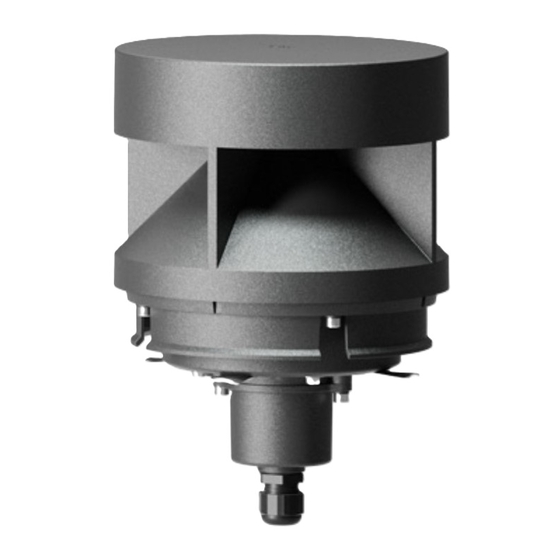

Pollerleuchtenkopf
Bollard head
Tête de balise
Gebrauchsanweisung
Anwendung
Pollerleuchtenkopf mit abgeblendetem Licht.
Lichtaustritt 360°.
Das Licht wird von einem Kegelreflektor
gleichmäßig auf die zu beleuchtende Fläche
gelenkt.
Für die Verwendung im modularen
LED-Pollerleuchtensystem.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
99 862 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
99 862 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Sicherheitsglas klar
Silikondichtung
Allseitiger Lichtaustritt 360°
Anschlussleitung X05BQ-F 5 G 1@
Leitungslänge 1,4 m
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-280 V
DC Start ≥ 190 V
DALI steuerbar
Zwischen Netz- und Steuerleitungen ist eine
Basisisolierung vorhanden
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK10
Schutz gegen mechanische
Schläge < 20 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 3,8 kg
Ø 190 Ø 190
Instructions for use
Application
Bollard head with shielded light. Light exit 360°.
The light is deflected by means of a conical
reflector onto the surface to be illuminated.
For usage in the modular LED bollard concept.
Lamp
16,5 W Module connected wattage
20 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 55 °C Ambient temperature
a max
99 862 K3
LED-0382/830 Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
2255 lm Module luminous flux
1286 lm Luminaire luminous flux
64,3 lm / W Luminaire luminous efficiency
99 862 K4
LED-0382/840 Module designation
4000 K Colour temperature
CRI > 80 Colour rendering index
2255 lm Module luminous flux
1286 lm Luminaire luminous flux
64,3 lm / W Luminaire luminous efficiency
Product description
Luminaire made of cast aluminium,
aluminium and stainless steel
Clear safety glass
Silicone gasket
All-side light output 360°
Connecting cable X05BQ-F 5 G 1@
Cable length 1,4 m
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-280 V
DC Start ≥ 190 V
DALI controllable
A basic isolation exists between power cable
and control line
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK10
Protection against mechanical
impacts < 20 joule
r – Safety mark
c – Conformity mark
Weight: 3.8 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Fiche d'utilisation
Utilisation
Tête de balise, éclairage défilé.
Diffusion d'éclairage sur 360°.
La lumière est dirigée sur la surface à éclairer
par un réflecteur conique.
Pour utilisation dans ce nouveau concept
modulaire du balise à LED.
Lampe
16.5 W Puissance raccordée du module
20 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 55 °C Température d'ambiance
a max
99 862 K3
LED-0382/830 Marquage des modules
3000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
2255 lm Flux lumineux du module
1286 lm Flux lumineux du luminaire
64,3 lm / W Rendement lum. d'un luminaire
99 862 K4
LED-0382/840 Marquage des modules
4000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
2255 lm Flux lumineux du module
1286 lm Flux lumineux du luminaire
64,3 lm / W Rendement lum. d'un luminaire
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Verre de sécurité clair
Joint silicone
Diffusion circulaire sur 360°
Câble de raccordement X05BQ-F 5 G 1@
Longueur de câble 1,4 m
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-280 V
DC Start ≥ 190 V
Pilotage DALI
Une isolation d'origine existe entre le réseau et
les câbles de commande
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK10
Protection contre les chocs
mécaniques < 20 joules
r – Sigle de sécurité
c – Sigle de conformité
Poids: 3,8 kg
99 862
r
IP 65
16,5 W
20 W
t = 25 °C
a
t = 55 °C
a max
LED-0382/830
3000 K
CRI > 80
2255 lm
1286 lm
64,3 lm / W
LED-0382/840
4000 K
CRI > 80
2255 lm
1286 lm
64,3 lm / W
1 / 2
