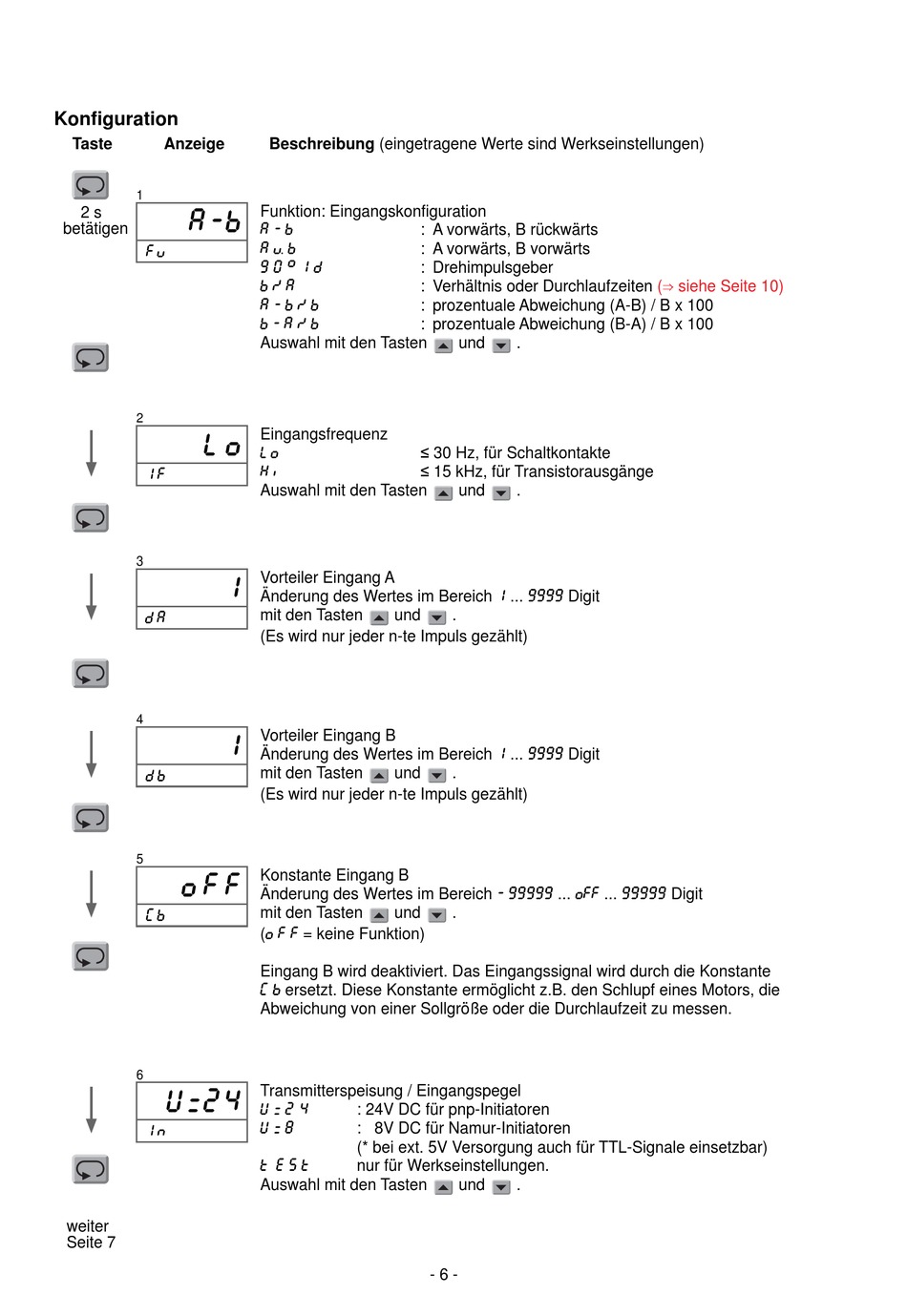

Konfiguration
Taste
Anzeige
1
2 s
betätigen
2
3
4
5
6
weiter
Seite 7
Beschreibung (eingetragene Werte sind Werkseinstellungen)
Funktion: Eingangskonfiguration
Auswahl mit den Tasten
Eingangsfrequenz
Auswahl mit den Tasten
Vorteiler Eingang A
Änderung des Wertes im Bereich
mit den Tasten
(Es wird nur jeder n-te Impuls gezählt)
Vorteiler Eingang B
Änderung des Wertes im Bereich
mit den Tasten
(Es wird nur jeder n-te Impuls gezählt)
Konstante Eingang B
Änderung des Wertes im Bereich
mit den Tasten
(
= keine Funktion)
Eingang B wird deaktiviert. Das Eingangssignal wird durch die Konstante
ersetzt. Diese Konstante ermöglicht z.B. den Schlupf eines Motors, die
Abweichung von einer Sollgröße oder die Durchlaufzeit zu messen.
Transmitterspeisung / Eingangspegel
: 24V DC für pnp-Initiatoren
: 8V DC für Namur-Initiatoren
(* bei ext. 5V Versorgung auch für TTL-Signale einsetzbar)
nur für Werkseinstellungen.
Auswahl mit den Tasten
: A vorwärts, B rückwärts
: A vorwärts, B vorwärts
: Drehimpulsgeber
: Verhältnis oder Durchlaufzeiten
: prozentuale Abweichung (A-B) / B x 100
: prozentuale Abweichung (B-A) / B x 100
und
.
≤ 30 Hz, für Schaltkontakte
≤ 15 kHz, für Transistorausgänge
und
.
...
und
.
...
und
.
...
und
.
und
.
- 6 -
(⇒ siehe Seite 10)
Digit
Digit
...
Digit
