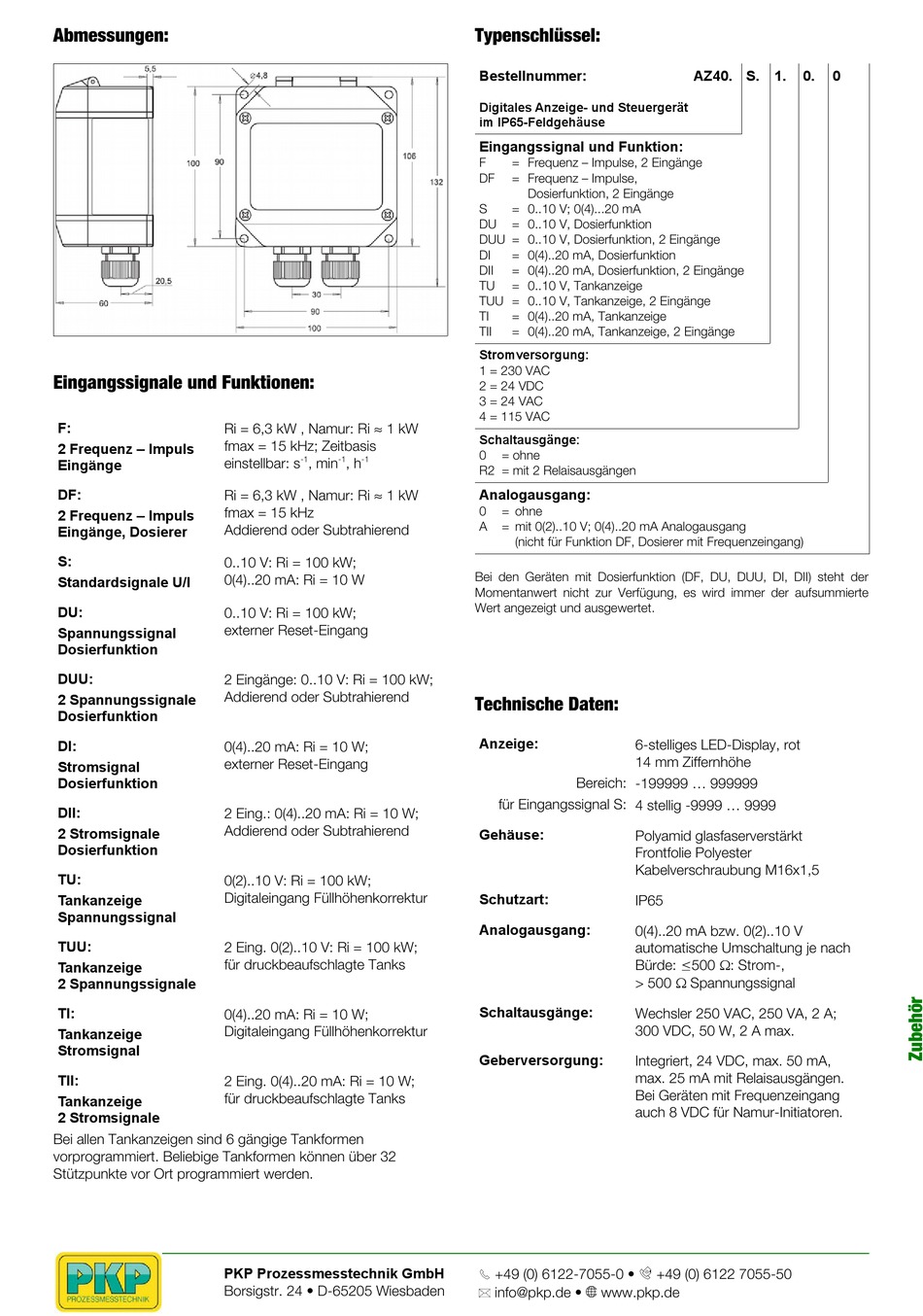

Abmessungen:
Eingangssignale und Funktionen:
F:
Ri = 6,3 kW , Namur: Ri ≈ 1 kW
fmax = 15 kHz; Zeitbasis
2 Frequenz – Impuls
einstellbar: s
Eingänge
Ri = 6,3 kW , Namur: Ri ≈ 1 kW
DF:
fmax = 15 kHz
2 Frequenz – Impuls
Addierend oder Subtrahierend
Eingänge, Dosierer
S:
0..10 V: Ri = 100 kW;
0(4)..20 mA: Ri = 10 W
Standardsignale U/I
DU:
0..10 V: Ri = 100 kW;
externer Reset-Eingang
Spannungssignal
Dosierfunktion
DUU:
2 Eingänge: 0..10 V: Ri = 100 kW;
Addierend oder Subtrahierend
2 Spannungssignale
Dosierfunktion
DI:
0(4)..20 mA: Ri = 10 W;
externer Reset-Eingang
Stromsignal
Dosierfunktion
DII:
2 Eing.: 0(4)..20 mA: Ri = 10 W;
Addierend oder Subtrahierend
2 Stromsignale
Dosierfunktion
TU:
0(2)..10 V: Ri = 100 kW;
Digitaleingang Füllhöhenkorrektur
Tankanzeige
Spannungssignal
2 Eing. 0(2)..10 V: Ri = 100 kW;
TUU:
für druckbeaufschlagte Tanks
Tankanzeige
2 Spannungssignale
TI:
0(4)..20 mA: Ri = 10 W;
Digitaleingang Füllhöhenkorrektur
Tankanzeige
Stromsignal
TII:
2 Eing. 0(4)..20 mA: Ri = 10 W;
für druckbeaufschlagte Tanks
Tankanzeige
2 Stromsignale
Bei allen Tankanzeigen sind 6 gängige Tankformen
vorprogrammiert. Beliebige Tankformen können über 32
Stützpunkte vor Ort programmiert werden.
PKP Prozessmesstechnik GmbH
Borsigstr. 24 • D-65205 Wiesbaden
-1
, min
-1
, h
-1
Typenschlüssel:
Bestellnummer:
Digitales Anzeige- und Steuergerät
im IP65-Feldgehäuse
Eingangssignal und Funktion:
F
= Frequenz – Impulse, 2 Eingänge
DF
= Frequenz – Impulse,
Dosierfunktion, 2 Eingänge
S
= 0..10 V; 0(4)...20 mA
DU
= 0..10 V, Dosierfunktion
DUU = 0..10 V, Dosierfunktion, 2 Eingänge
DI
= 0(4)..20 mA, Dosierfunktion
DII
= 0(4)..20 mA, Dosierfunktion, 2 Eingänge
TU
= 0..10 V, Tankanzeige
TUU = 0..10 V, Tankanzeige, 2 Eingänge
TI
= 0(4)..20 mA, Tankanzeige
TII
= 0(4)..20 mA, Tankanzeige, 2 Eingänge
Stromversorgung:
1 = 230 VAC
2 = 24 VDC
3 = 24 VAC
4 = 115 VAC
Schaltausgänge:
0
= ohne
R2 = mit 2 Relaisausgängen
Analogausgang:
0
= ohne
A
= mit 0(2)..10 V; 0(4)..20 mA Analogausgang
(nicht für Funktion DF, Dosierer mit Frequenzeingang)
Bei den Geräten mit Dosierfunktion (DF, DU, DUU, DI, DII) steht der
Momentanwert nicht zur Verfügung, es wird immer der aufsummierte
Wert angezeigt und ausgewertet.
Technische Daten:
Anzeige:
6-stelliges LED-Display, rot
14 mm Ziffernhöhe
Bereich:
-199999 ... 999999
für Eingangssignal S:
4 stellig -9999 ... 9999
Gehäuse:
Polyamid glasfaserverstärkt
Frontfolie Polyester
Kabelverschraubung M16x1,5
Schutzart:
IP65
Analogausgang:
0(4)..20 mA bzw. 0(2)..10 V
automatische Umschaltung je nach
Bürde: ≤ 500 W: Strom-,
> 500 W Spannungssignal
Schaltausgänge:
Wechsler 250 VAC, 250 VA, 2 A;
300 VDC, 50 W, 2 A max.
Geberversorgung:
Integriert, 24 VDC, max. 50 mA,
max. 25 mA mit Relaisausgängen.
Bei Geräten mit Frequenzeingang
auch 8 VDC für Namur-Initiatoren.
+49 (0) 6122-7055-0 • T +49 (0) 6122 7055-50
S
info@pkp.de •
www.pkp.de
AZ40.
S.
1.
0.
0
