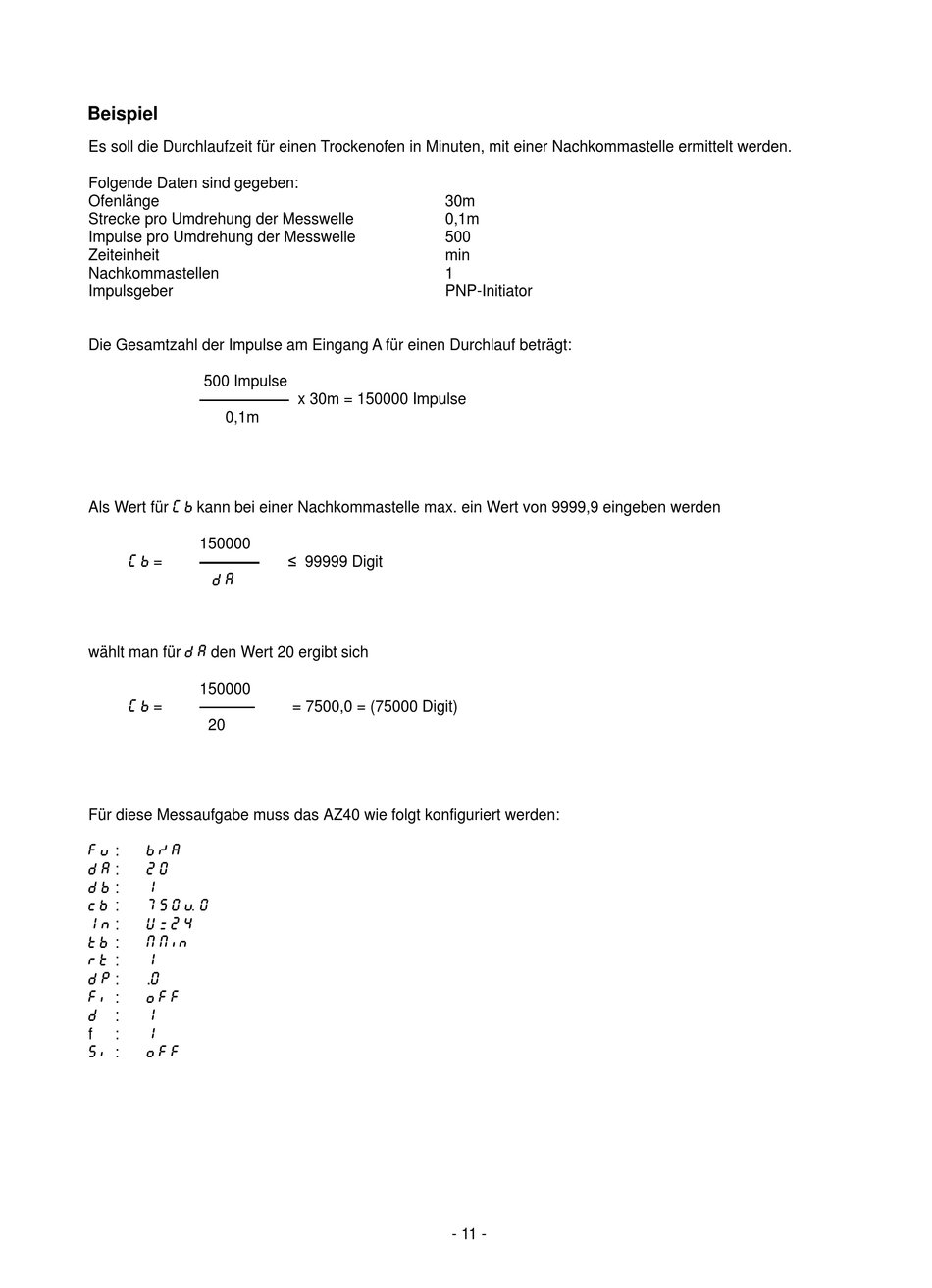

Beispiel
Es soll die Durchlaufzeit für einen Trockenofen in Minuten, mit einer Nachkommastelle ermittelt werden.
Folgende Daten sind gegeben:
Ofenlänge
Strecke pro Umdrehung der Messwelle
Impulse pro Umdrehung der Messwelle
Zeiteinheit
Nachkommastellen
Impulsgeber
Die Gesamtzahl der Impulse am Eingang A für einen Durchlauf beträgt:
500 Impulse
0,1m
Als Wert für
kann bei einer Nachkommastelle max. ein Wert von 9999,9 eingeben werden
150000
=
wählt man für
den Wert 20 ergibt sich
150000
=
20
Für diese Messaufgabe muss das AZ40 wie folgt konfiguriert werden:
:
:
:
:
:
:
:
:
.
:
:
f
:
:
30m
0,1m
500
min
1
PNP-Initiator
x 30m = 150000 Impulse
≤ 99999 Digit
= 7500,0 = (75000 Digit)
- 11 -
