Anschluss Ihres Dvd-Players Mit Komponenten-Ausgang - NEC NP3200 Bedienungshandbuch

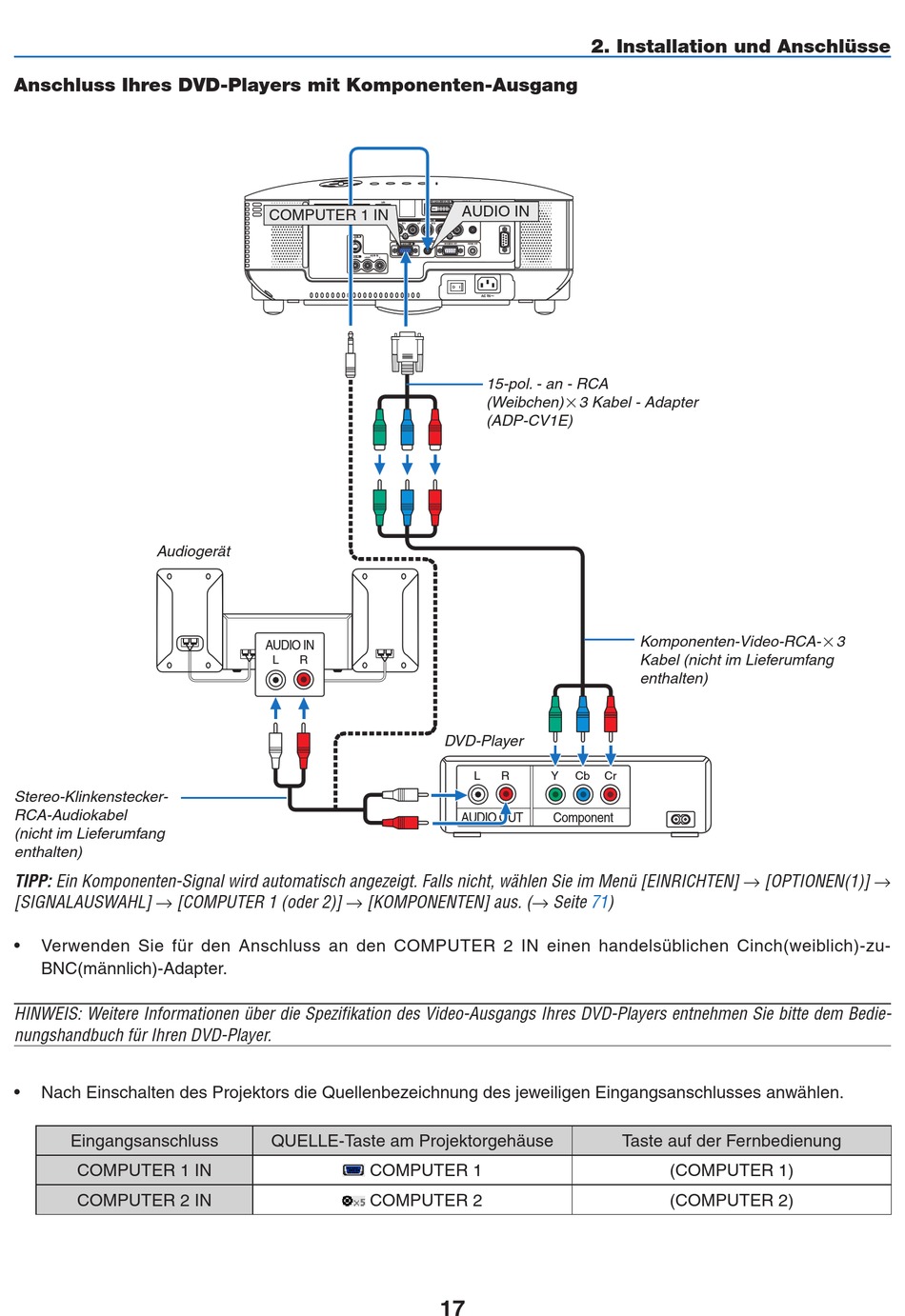

Anschluss Ihres DVD-Players mit Komponenten-Ausgang

Audiogerät
Stereo-Klinkenstecker-
RCA-Audiokabel
(nicht im Lieferumfang
enthalten)
TIPP: Ein Komponenten-Signal wird automatisch angezeigt. Falls nicht, wählen Sie im Menü [EINRICHTEN] → [OPTIONEN(1)] →
[SIGNALAUSWAHL] → [COMPUTER 1 (oder 2)] → [KOMPONENTEN] aus. (→ Seite 71)
• Verwenden Sie für den Anschluss an den COMPUTER 2 IN einen handelsüblichen Cinch(weiblich)-zu-
BNC(männlich)-Adapter.
HINWEIS: Weitere Informationen über die Spezifikation des Video-Ausgangs Ihres DVD-Players entnehmen Sie bitte dem Bedie-
nungshandbuch für Ihren DVD-Player.
• Nach Einschalten des Projektors die Quellenbezeichnung des jeweiligen Eingangsanschlusses anwählen.
Eingangsanschluss
COMPUTER 1 IN
COMPUTER 2 IN
COMPUTER 1 IN
AUDIO IN
L R
QUELLE-Taste am Projektorgehäuse
COMPUTER 1
COMPUTER 2
2. Installation und Anschlüsse
AUDIO IN
15-pol. - an - RCA
(Weibchen)3 Kabel - Adapter
(ADP-CV1E)
DVD-Player
L R Y Cb Cr
AUDIO OUT Component
17
Komponenten-Video-RCA-3
Kabel (nicht im Lieferumfang
enthalten)
Taste auf der Fernbedienung
(COMPUTER 1)
(COMPUTER 2)
