8. Réalisez l'étanchéité du bord de l'embouchure (5) avec
du silicone.
9. Retroussez le cache du puits (7) par-dessus le tube
d'embouchure et placez-le sur le puits.
10. Fixez le couvercle de cheminée avec 4 chevilles et
4 vis.
11. Montez la hotte antipluie (6).
12. En cas de besoin, vous pouvez diminuer le pied de la
mitre du puits avec une cisaille à tôles.
6.3.7 Montage d'un chapeau de cheminée en acier
inoxydable (réf. art. 0020021007)
Remarque
Si vous voulez installer un chapeau de cheminée
en acier inoxydable (réf. art. 0020021007) utilisez
la réf. art. 0020095594.
Le kit (réf. art. 0020095594) contient les éléments
suivants :
- Tube en acier inoxydable
- Pièce de connexion
- pièce de connexion avec embout
1. Montez la conduite flexible des gaz de combustion
conformément à la description. La bague de raccorde-
ment est toutefois remplacée par la pièce de connexion
avec embout.
2. Montez la mitre de cheminée en acier inoxydable sur la
conduite flexible des gaz de combustion. (→ page 88)
6.4 Montage de la conduite des gaz de
combustion sur le mur extérieur
Pour monter la conduite des gaz de combustion sur le mur
extérieur, il faut commencer par pratiquer une ouverture
dans le mur extérieur et monter la console pour mur exté-
rieur. Ensuite, procédez au montage de la conduite au ni-
veau du mur extérieur et de la section horizontale, que vous
devez brancher sur le raccord de l'appareil.
0020290881_00 Notice de montage

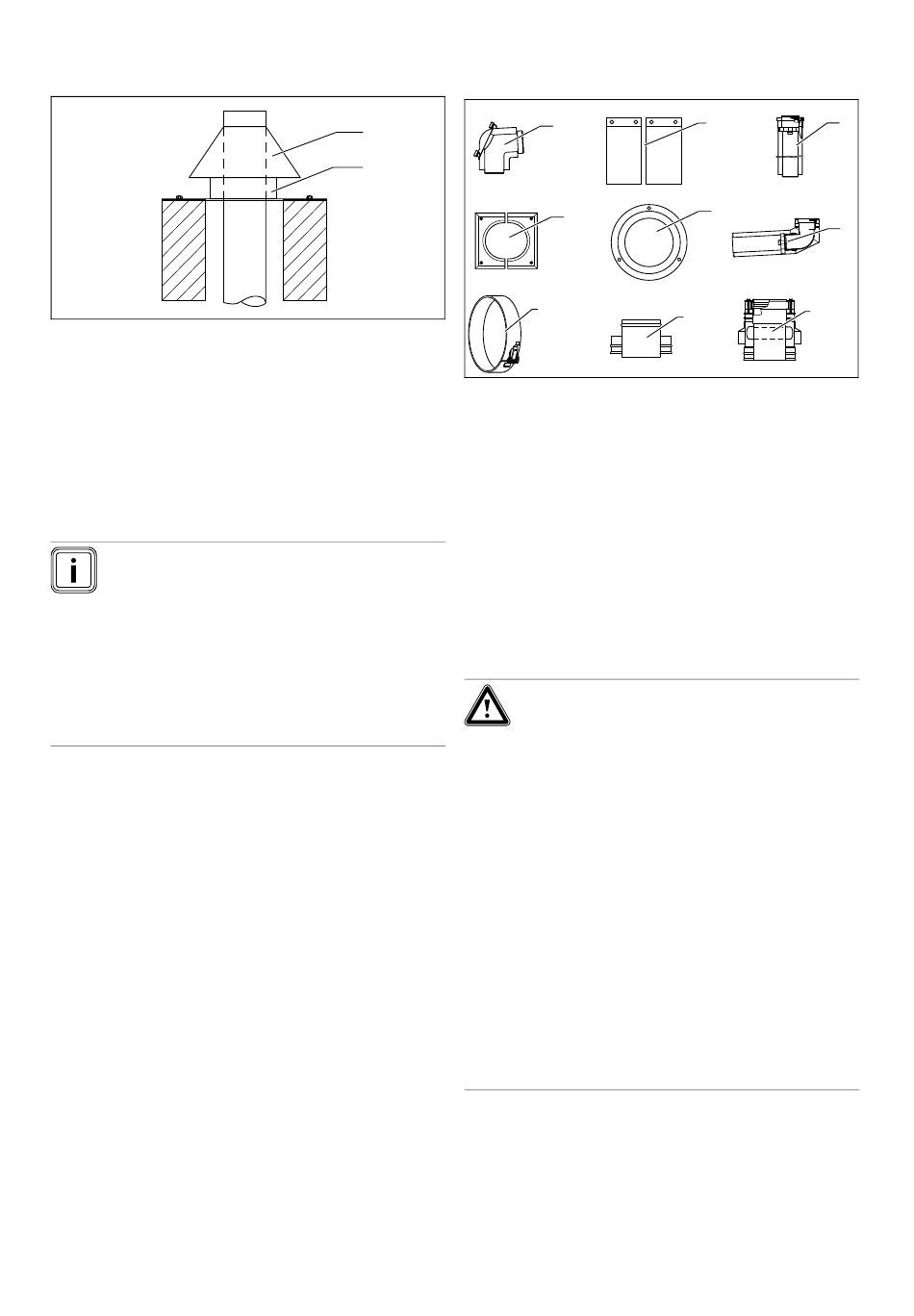

6.4.1 Contenu de la livraison éléments de base
pour le montage sur mur extérieur
6
7
1 Coude de révision
⌀ 80/125 mm
2 Collier 70-mm (2 x)
3 Rallonge 0,5 m,
⌀ 80/125 mm
4 Rosette extérieure par-
tagée, acier inoxydable
5 Rosette intérieure
6.4.2 Respect des cotes statiques
Avant le début du montage, définissez le tracé du système
d'évacuation des gaz de combustion ainsi que le nombre et
la position des consoles murales et supports de tube sur mur
extérieur.
Danger !
Risque de blessure par la chute de
pièces !
Un dépassement des cotes statiques risque
de provoquer un endommagement méca-
nique de l'évacuation des gaz de combustion.
Dans un cas extrême, des pièces peuvent se
détacher du mur et mettre en danger des per-
sonnes en tombant.
▶
▶
▶
2
1
4
7
8
6 Coude de traver-
sée murale à 87°,
⌀ 80/125 mm, inox
7 Collier d'air en inox (2 x)
8 Pièce d'embouchure,
acier inoxydable
9 Raccord d'aspiration
d'air, acier inoxydable
Respectez les cotes statiques indiquées
lors du montage.
Fixez au moins un prolongateur sur deux
avec un collier de tube sur le mur exté-
rieur.
En présence de façades avec système
d'isolation thermique composite, utilisez
des accessoires homologués, de façon à
bien fixer la conduite des gaz de combus-
tion sur le bâtiment.
Montage 6
3
5
6
9 9
