6 Montage
montage en avant. Une personne placée au niveau de
l'ouverture du conduit doit s'assurer que la conduite des
gaz de combustion reste centrée, de façon à éviter tout
dommage mécanique. La seconde personne récupère
le câble de l'accessoire d'aide au montage depuis la
pièce d'installation du produit et tire la conduite des gaz
de combustion à travers le conduit à l'aide de l'acces-
soire d'aide au montage .
11. Une fois la conduite flexible des gaz de combustion to-
talement en place dans le conduit, démontez l'acces-
soire d'aide au montage.
10
11
12
13

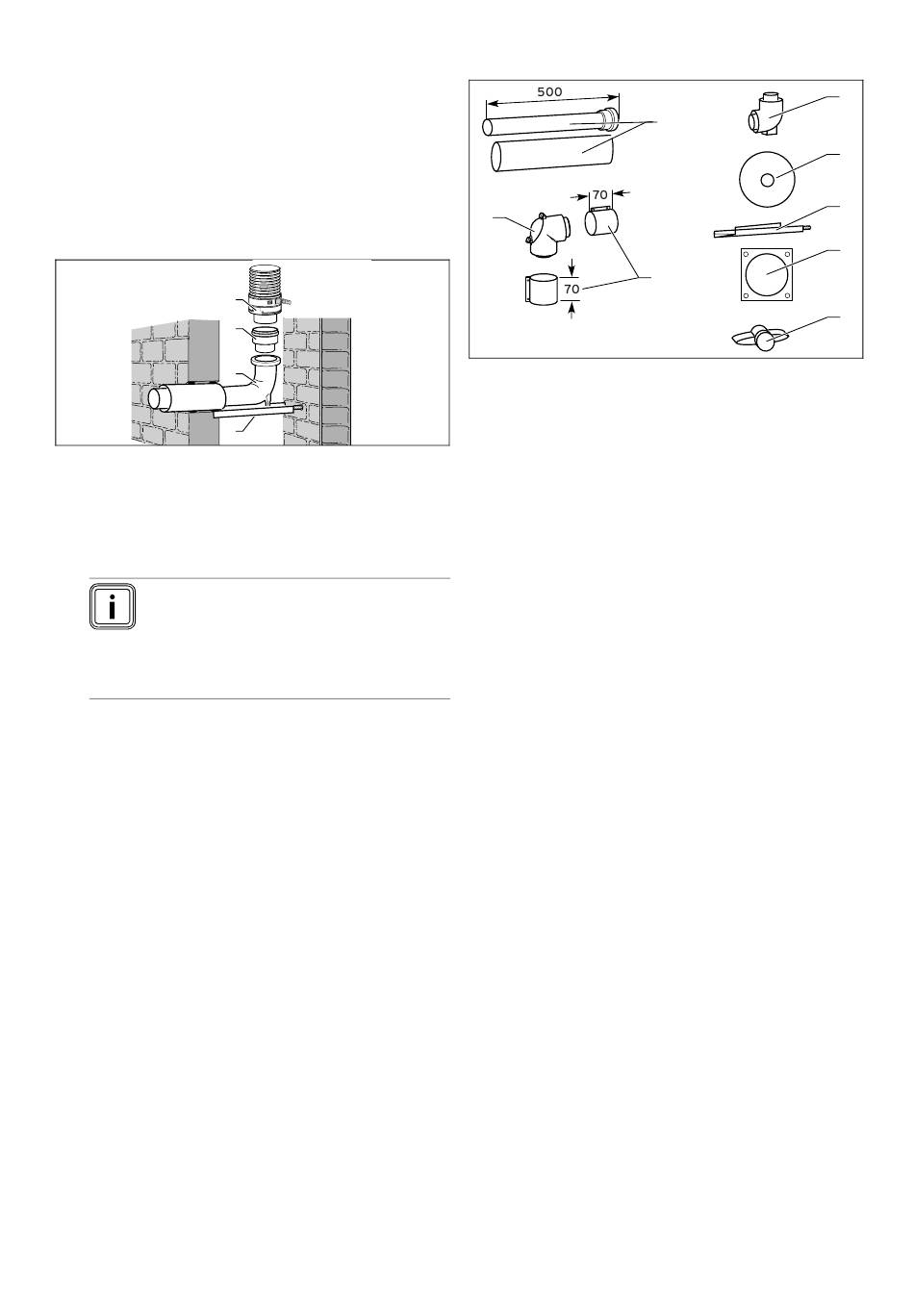

12. Placez l'élément d'adaptation 80 - 100 mm (11) dans le
coude support (12).
13. Emboîtez l'élément d'enfichage (10) situé à l'extrémité
inférieure de la conduite des gaz de combustion dans
l'élément d'adaptation (11).
Remarque
Pour le raccordement de la conduite des gaz
de combustion dans la cheminée, utilisez ex-
clusivement le kit de raccordement Vaillant
réf. art. 303250 avec tubes des gaz de com-
bustion en plastique.
14. Montez la mitre de cheminée sur la conduite flexible
des gaz de combustion DN 100. (→ page 87)
15. Montez le raccord de puits/raccord mural. (→ page 75)
6.2.5 Montage de la conduite d'air/des gaz de
combustion concentrique
Pour monter la conduite d'air/des gaz de combustion
concentrique dans le conduit, il faut commencer par percer
une ouverture dans le conduit et monter le rail support avec
le coude avec support mural. Montez ensuite la conduite
dans la cheminée.
82
6.2.5.1 Contenu de la livraison, réf. art. 303220
7
1 Coude support
2 Plaque d'étanchéité
3 Rail support
4 Rosace murale
8
6
5 Entretoise
6 Collier 70-mm (2 x)
7 Coude de révision
8 Tube de ventouse 0,5 m
Notice de montage 0020290881_00
1
2
3
4
5
