Den Stützbogen können Sie in den meisten Fällen
mit den Verlängerungen von oben herablassen.
6.2.2.5 Verbindungs- und Reinigungselemente
einsetzen

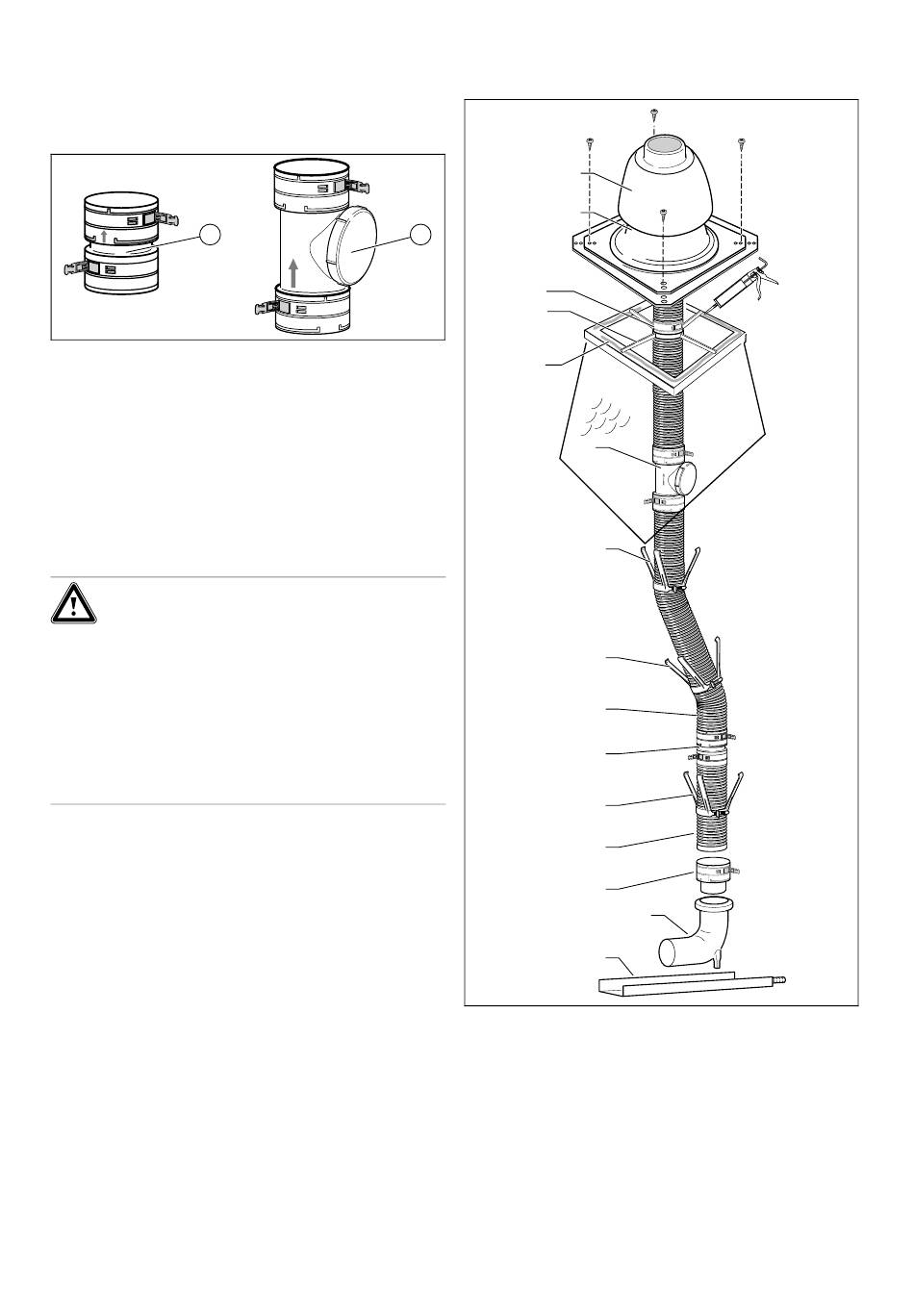

1
1 Verbindungselement
1. Anstatt die Gesamtlänge der flexiblen Abgasleitung mit
einem einzigen Stück zu überwinden, können Sie meh-
rere Teilstücke einsetzen und mit Verbindungselemen-
ten (Art.- Nr. 303512) oder einem Reinigungselement
(Art.-Nr. 303511) verbinden.
2. Kürzen Sie die Abgasleitung mit einer Säge oder einer
Schere in einer Rille auf die erforderliche Länge.
3. Montieren Sie die Dichtung in der untersten unbeschä-
digten Rille der Abgasleitung.
Gefahr!
Vergiftungsgefahr durch austretende Ab-
gase!
Stehendes Kondensat kann die Dichtungen
beschädigen.
▶
Beachten Sie die Einbaurichtung des Rei-
nigungselements und des Verbindungs-
elements (Markierung), damit die Dich-
tungen nicht durch stehendes Kondensat
beschädigt werden.
4. Schieben Sie das Ende der Abgasleitung bis zum An-
schlag in das Element.
5. Befestigen Sie das Element mit den Klickverschlüssen.
0020290881_00 Montageanleitung
2
2 Reinigungselement
6.2.2.6 Flexible Abgasleitung DN 80 im Schacht
montieren
1
2
3
4
5
6
7
7
8
9
7
10
11
12
13
1 Haube des Schachtauf-
satzes
2 Fuß des Schachtaufsat-
zes
3 Anschlussring
4 Montagekreuz
5 Mündungsrand
6 Reinigungselement
1. Bestimmen Sie die Gesamtlänge der flexiblen Abgaslei-
tung von der Schachtmündung (5) bis zum Stützbogen
(12). Wenn Sie ein Reinigungselement (6) einbauen
Montage 6
7 Abstandshalter
8 Abgasleitung
9 Verbindungselement
10 Ende der Abgasleitung
11 Einsteckelement
12 Stützbogen
13 Auflageschiene
