6 Montaggio
Precauzione!
Pericolo di danni per il prodotto a causa di
una combustione non ammessa
Elevate differenze di pressione tra l'apertura
dell'aria e dei fumi possono influenzare la
combustione in modo non ammesso.
▶
Montare l'apertura per l'alimentazione di
aria comburente e lo sbocco dell'impianto
fumi solo da un lato del colmo.
1. Scegliere una posizione idonea per l'aspiratore aria (1)
sulla parete esterna.
2. Praticare un foro nella parete esterna.
–
Diametro: 130 mm
3. Inserire l'aspiratore aria nel foro in modo che il mani-
cotto fumi (2) sia rivolto verso l'interno e il tubo coas-
siale termini a filo con la parete esterna.
4. Chiudere lo spazio tra la parete e l'aspiratore d'aria, ad
esempio con malta.
5. Tassellare la griglia d'aerazione (6) sulla parete esterna
in modo che le alette rimangano inclinate verso il basso
e non possa penetrarvi acqua.
6. Montare la rosetta da parete (4).
7. Se si è accorciato l'aspiratore aria, reinserire la guarni-
zione (3) ) e il secondo distanziale (5) nello spazio anu-
lare.

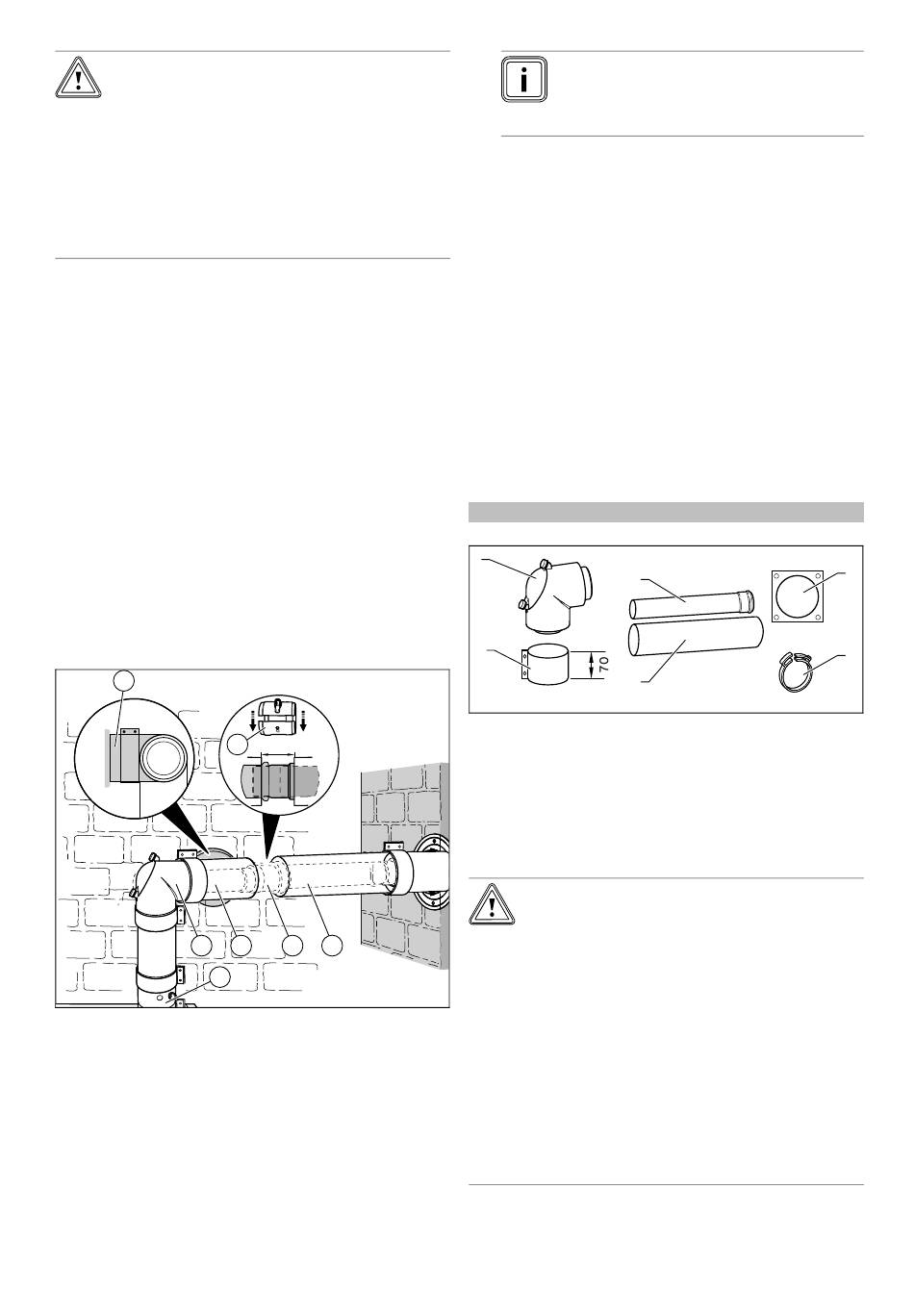

6.7.6 Montaggio dell'alimentazione dell'aria
attraverso la parete esterna
1
3
2
1 Aspiratore aria
2 Elemento intermedio
3 Curva di revisione
4 Raccordo a T alimenta-
zione aria
1. Collegare la curva di revisione (1) con l'elemento inter-
medio.
2. Collegare il raccordo a T per l'alimentazione dell'aria (2)
alla curva di revisione.
156
7
82 - 84
4 5 6
5 Dispositivo di seziona-
mento
6 Prolunga
7 Fascetta a tenuta d'aria
Avvertenza
Il raccordo a T per l'alimentazione dell'aria
può essere anche inserito tra l'elemento in-
termedio (2) e la curva di revisione.
3. Inserire il dispositivo di separazione (5) con il manicotto
sulla prolunga fino all'arresto (6).
4. Collegare la prolunga alla tubazione fumi.
5. Collegare il dispositivo di separazione al raccordo a T
per l'alimentazione dell'aria. Questo punto servirà in
seguito da punto di separazione.
6. Montare la fascetta a tenuta d'aria (7) del dispositivo di
separazione.
7. Posare le prolunghe e i tubi fino al raccordo a T per
l'aria di alimentazione. Cominciare dall'aspiratore aria
(1).
8. Collegare tutti i punti di separazione con fascette a te-
nuta d'aria. (→ Pagina 164)
6.8 Montaggio dell'allacciamento concentrico al
sistema aria/fumi per pressione negativa
6.8.1 Fornitura numero di articolo 303208
Validità: Sistema aria/fumi ⌀ 80/125 mm
1
3
2
4
1 Curva di revisione
2 Fascetta a tenuta d'aria
da 70 mm (2 x)
3 Tubo fumi
6.8.2 Montaggio del collegamento al sistema
aria/fumi
Precauzione!
Rischio di danni al prodotto!
Nel tratto verticale dell'impianto fumi, non
deve aversi sovrappressione, poiché ciò cau-
serebbe una pulsazione del bruciatore e po-
trebbe danneggiare il prodotto. Il prodotto
non è idoneo né è stato verificato per questo
tipo di funzionamento.
▶
Eseguire un attestato di funzionamento
della tubazione fumi verticale ai sensi
della norma EN 13384, indicando i valori
di temperatura e flusso di massa dei fumi
riportati nelle istruzioni d'installazione del
prodotto.
Istruzioni di montaggio 0020290881_00
5
6
4 Tubo dell'aria
5 Rosetta da parete
6 Fascetta di fissaggio
