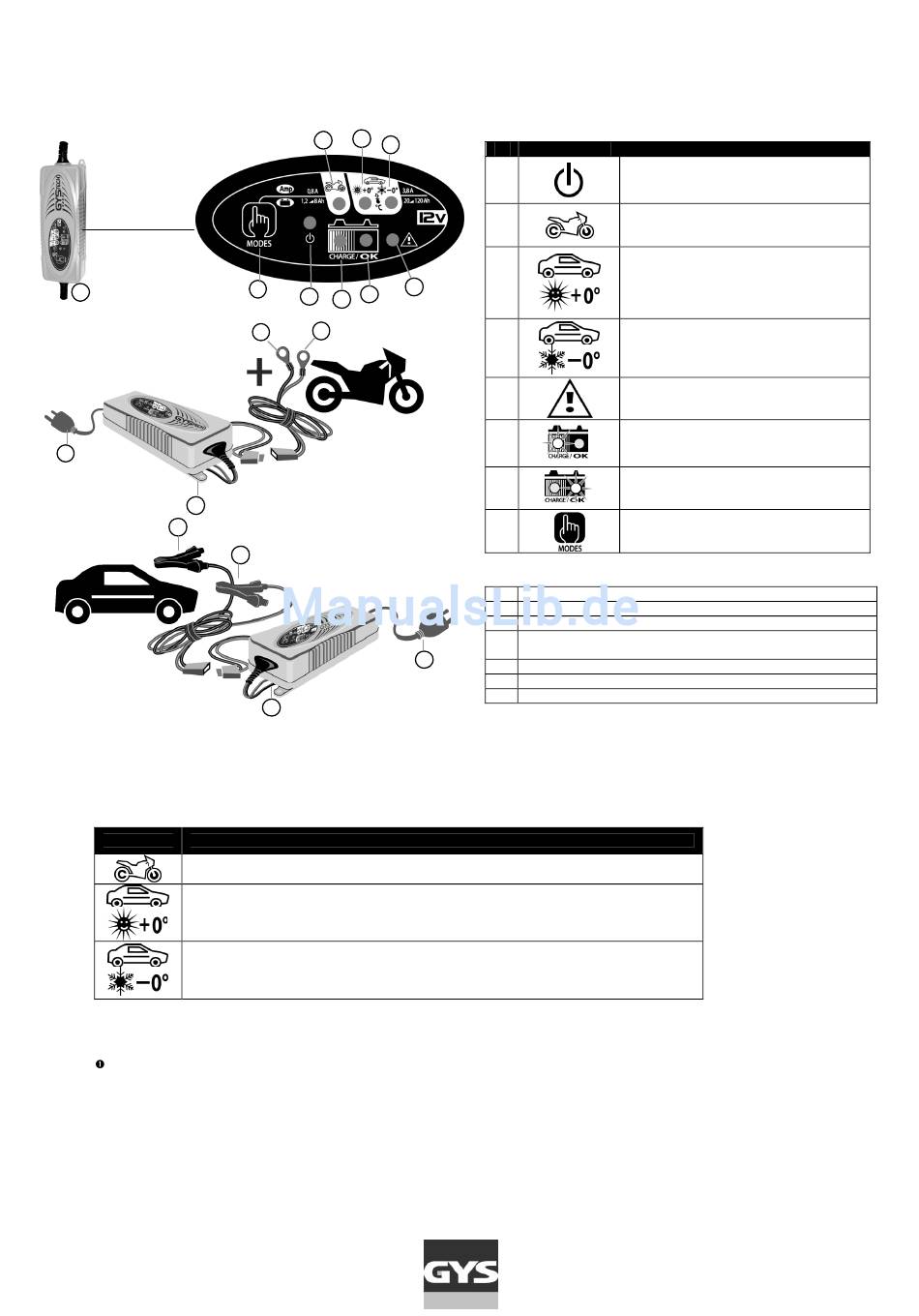

BEDIENFELD UND LIEFERUMFANG
9
11
10
15
EINSTELLUNGEN
Diese Anwendungsempfehlungen dienen lediglich als Leitlinien. Ziehen Sie im Zweifelsfall die Angaben des Batterieherstellers zu Rate.
Symbol
MODE 1 (14,4V/0,8A)
für Batterien < 14Ah
MODE 2 (14,4V/3,8A)
für wartungsfreie und die meisten Gel-Batterien sowie Batterien mit flüssigem Elektrolyt
MODE 3 (14,7V/3,8A)
zum Laden von AGM- und ähnlichen Batterien bei Umgebungstemperaturen von unter 0°C
LADEVORGANG
Ladung bei eingebauter Starterbatterie
a- Bevor Sie die Batteriezangen an- oder abklemmen, nehmen Sie das Gerät vom Netz.
b- Prüfen Sie die Polarität der Batterieanschlüsse. Tipp: Der Pluspol hat meist größere Abmessungen als der Minuspol.
c- Suchen Sie den mit der Karosserie verbundenen Pol. Tipp: Normalerweise ist das der Minuspol.
d- Ladung von Batterien mit geerdetem Minuspol:
• Stellen Sie sicher, dass das schwarze Kabel keinen Kontakt zur Batterie oder Benzinleitung hat.
• Verbinden Sie das rote Kabel mit dem Pluspol (+) der Batterie und das schwarze Kabel (-) mit einer unlackierten, blanken Stelle
an der Karosserie.
e- Ladung von Batterien mit geerdetem Pluspol:
• Stellen Sie sicher, dass das rote Kabel keinen Kontakt zur Batterie oder Benzinleitung hat.
• Verbinden Sie das schwarze Kabel mit dem Minuspol (-) der Batterie und das rote Kabel (+) mit einer unlackierten, blanken Stelle
an der Karosserie.
3
2
4
8
7
1
6
12
13
14
10
BEDIENFELD
N°
Symbol
1
2
3
5
4
5
6
7
8
LIEFERUMFANG
9
Ladegerät
10
Befestigungslaschen
11
Netzanschlussleitung mit Stecker
Motorradadapter
12
+ Pol Ringkabelschuh (rot)
11
13
- Pol Ringkabelschuh (schwarz)
14
+ Pol Ladeklemme (rot)
15
- Pol Ladeklemme (schwarz)
Modus
2
Erläuterung
Netzanzeige
Die Anzeige erlischt sobald Mode 1–3
ausgewählt werden
MODE 1 (14,4V/ 0,8A)
MODE 2 (14,4V/ 3,8A )
MODE 3 (14,7V/ 3,8A )
falsche Polarität
Ladevorgang in Betrieb
Vollladung erreicht
MODE- Schalter
