GYS GYSFLASH 30-12HF Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für GYSFLASH 30-12HF:
- Betriebsanleitung (45 Seiten) ,
- Bedienungsanleitung (45 Seiten) ,
- Bedienungsanleitung (77 Seiten)
Verwandte Anleitungen für GYS GYSFLASH 30-12HF
Inhaltszusammenfassung für GYS GYSFLASH 30-12HF
- Seite 1 GYSFLASH 30-12 HF 2-9 / 50-52 10-17 / 50-52 18-25 / 50-52 26-33 / 50-52 34-41 / 50-52 42-49 / 50-52 www.gys.fr 73502-V7-14/03/2016...

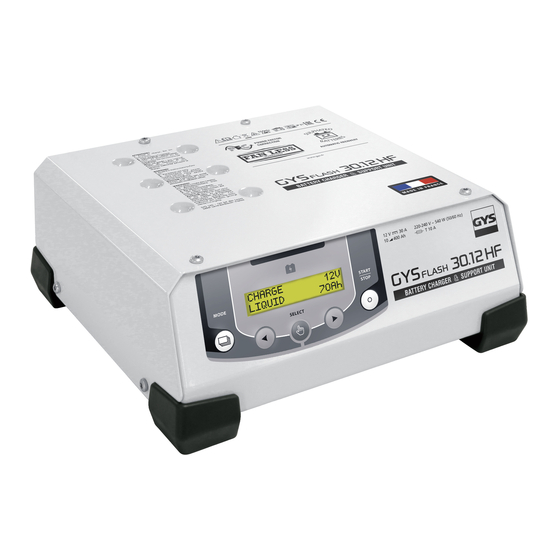

- Seite 18 GYSFLASH 30-12 HF Diese Betriebsanleitung enthält Sicherheits- und Betriebshinweise. Bitte lesen Sie diese Anleitung aufmerksam durch, bevor Sie das Gerät zum ersten Mal benutzen und bewahren Sie sie sorgfältig auf. BESCHREIBUNG Das GYSFLASH 30-12 HF ist eine leistungsstarke Gleichspannungsquelle mit SMPS Technologie (Switch Mode Power Supply), kon- zipiert um die Leistung von 12 V Batterien (flüssig/AGM/Gel) während der Diagnose aufrecht zu erhalten.
- Seite 19 GYSFLASH 30-12 HF «LADUNG» MODUS-EINSTELLUNG ABHÄNGIG VOM BATTERIETYP LADUNG 80Ah Gel/AGM Easy LADUNG Nass Gel / AGM Gel/AGM 80Ah Ladekurve verfügbar nur wenn das Menü expert «ADVANCED MENU» aktiviert ist. 10Ah LADUNG 11Ah Nur bei den Kurven liquid und Gel/AGM. 80Ah Gel/AGM 400Ah...
- Seite 20 GYSFLASH 30-12 HF "SHOWROOM" MODUS Bei Motorstillstand ermöglicht das GYSFLASH die Nutzung elektrischer Verbraucher (Motorkühlung, Fensterheber, Bordelektronik, usw..) mit einem konstanten Strom bis 30 A bei einer einstellbaren Spannung von: - 12 V bis 14,8 V Spannungseinstellbereich: Es ist möglich, die Spannung an der Batterie in 0,1 V Schritten nach Spezifikation des jeweiligen Herstellers einzustellen. Erste Schritte: EINSTELLUNG «SHOWROOM»...
-
Seite 21: Menü Einstellungen
GYSFLASH 30-12 HF EINSTELLUNG «POWER SUPPLY» MODUS POWER SUPPLY U=13.5V I<30A Erste Schritte: • Drücken Sie den START/STOP Knopf. 2.0V 16.0V POWER SUPPLY • Die Stromaufnahme und die mom. Spannung wird 2.1V 16.1V U=19.6V I<30A angezeigt. 16.0V 30.0V START «POWER SUPPLY» MODUS POWER SUPPLY POWER SUPPLY POWER SUPPLY... - Seite 22 GYSFLASH 30-12 HF Abkürzung für die Showroom Sperre: Die «Showroom Sperre» kann auch ohne in das Menü Einstellungen zu gehen, aktiviert werden : • Schalten Sie das Gerät aus (Drücken Sie den «AUS» Schalter). • Drücken Sie den «Mode» Schalter. MODE •...
- Seite 23 GYSFLASH 30-12 HF ADVANCED MENU Das Menü erlaubt die Konfiguration der erweiterten Einstellungen. Um zwischen den Einstellungen umzuschalten, auf die Taste "Select" drucken: Aktivieren «Batteriewechsel-Modus» > Aktivieren «Power Supply» > Aktivieren «Expert Curve» (> Konfiguration SELECT der Einstellungen «Expert Curve») •...
-
Seite 24: Betriebsstörung, Ursachen, Abhilfen
GYSFLASH 30-12 HF Ladekurve (IU U) «Starterbatterien» refresh charge recovery oating Phase I Phase U Phase I Phase U Recovery max. charge recovery refresh refresh Shorted cell Sulphation New charge Test Desulphation Test Charge Absorption Refresh Floating Recovery Test cycle Analyse der Batterie Wiederherstellung- aufgrund langer Tiefentladung- beschädigter Zellen Sulfatierungstest... -
Seite 25: Hinweise Und Warnungen
Das betreffende Gerät bitte immer mit Kaufbeleg und kurzer Fehlerbeschreibung ausschließlich über den Fachhandel einschicken. Die Reparatur erfolgt erst nach Erhalt einer schriftlichen Akzeptanz (Unterschrift) des zuvor vorgelegten Kostenvoranschlags durch den Besteller. Im Fall einer Garantieleistung trägt GYS ausschließlich die Kosten für den Rückversand an den Fachhändler. Kontakt KD: GYS GmbH Professor-Wieler-Straße 11... -
Seite 50: Konformitätserklärung
Дата нанесения маркировки CE: 2015. VERKLARING VAN OVEREENSTEMMING GYS verklaart dat de in deze handleiding beschreven lader ; GYSFLASH 30-12 is vervaardigd in overeenstemming met de eisen van de volgende Europese richtlijnen: - Lage Spanningsnorm : 2006/95/CE - 12/12/06. /Richtlijn CEM : 2004/108/CE - 15/12/2004 - 03/05/1989. - Seite 51 GYSFLASH 30-12 HF COMBINAISON BATTERIES / BATTERIES COMBINATION / BATTERIEKOMBINATIONEN / COMBINACION BATERIAS / КОМБИНАЦИЯ АККУМУЛЯТОРОВ / BATTERIJ COMBINATIE PICTOGRAMMES / SYMBOLS / ZEICHENERKLÄRUNG / ICONOS / СИМВОЛЫ / PICTOGRAMMEN Appareil conforme aux directives européennes. Pour usage intérieur, ne pas exposer à la pluie. The device complies with European Directive.
- Seite 52 GYSFLASH 30-12 HF SPÉCIFICATIONS TECHNIQUES / TECHNICAL FEATURES / TECHNISCHE EIGENSCHAFTEN / ESPECIFICACIONES TECNICAS / TECHNISCHE SPECIFICATIES GYSFLASH 30-12 HF ~230 V AC ±15% Tension d’alimentation / Power supply/ Netzanschluss/ Tensión de alimentación / Напряжение питания / Netspanning 50 / 60 Hz Puissance nominale max / Max nominal power / Max.
