EINSTELLUNG

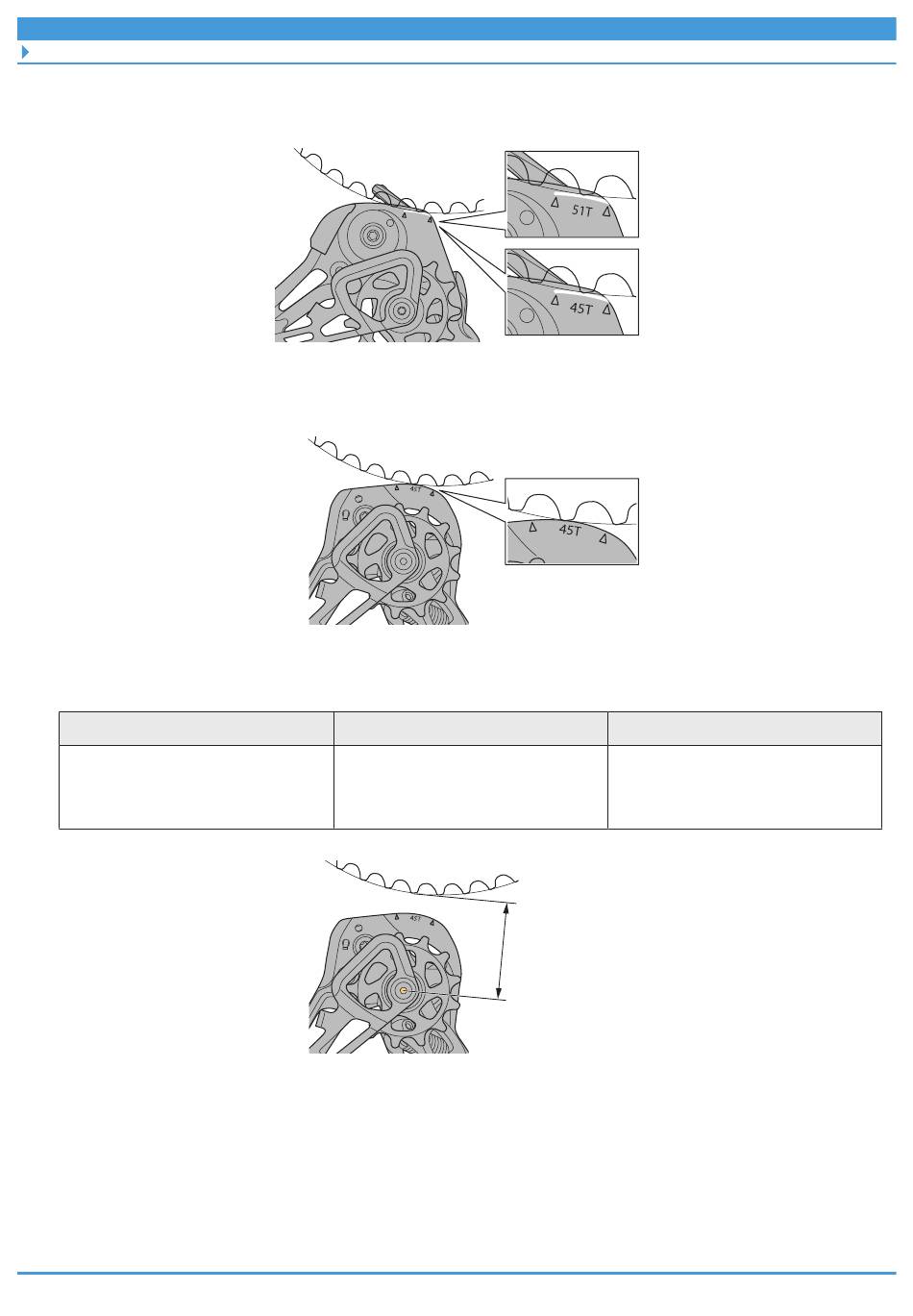

Einstellung der B-Schraube
(A) Richten Sie die weiße Linie auf der Innenseite der äußeren Platte auf die Spitze des
höchsten Zahns des größten Ritzels aus.
(B) Richten Sie die Kontur der äußeren Platte und die Spitze des höchsten Zahns des
größten Ritzels zwischen den Pfeilen an der Innenseite der äußeren Platte aus.
(C) Stellen Sie den Abstand zwischen der Spitze des höchsten Zahns auf dem größten
Ritzel und der Mitte der Leitrolle folgendermaßen ein.
Modell
RD-M9120-SGS / RD-M8120-
SGS / RD-M7120-SGS
(Für ein einfaches Kettenblatt)
Ritzel
12-fach, 10 - 45Z
Distanz
20
Distanz
46 mm
