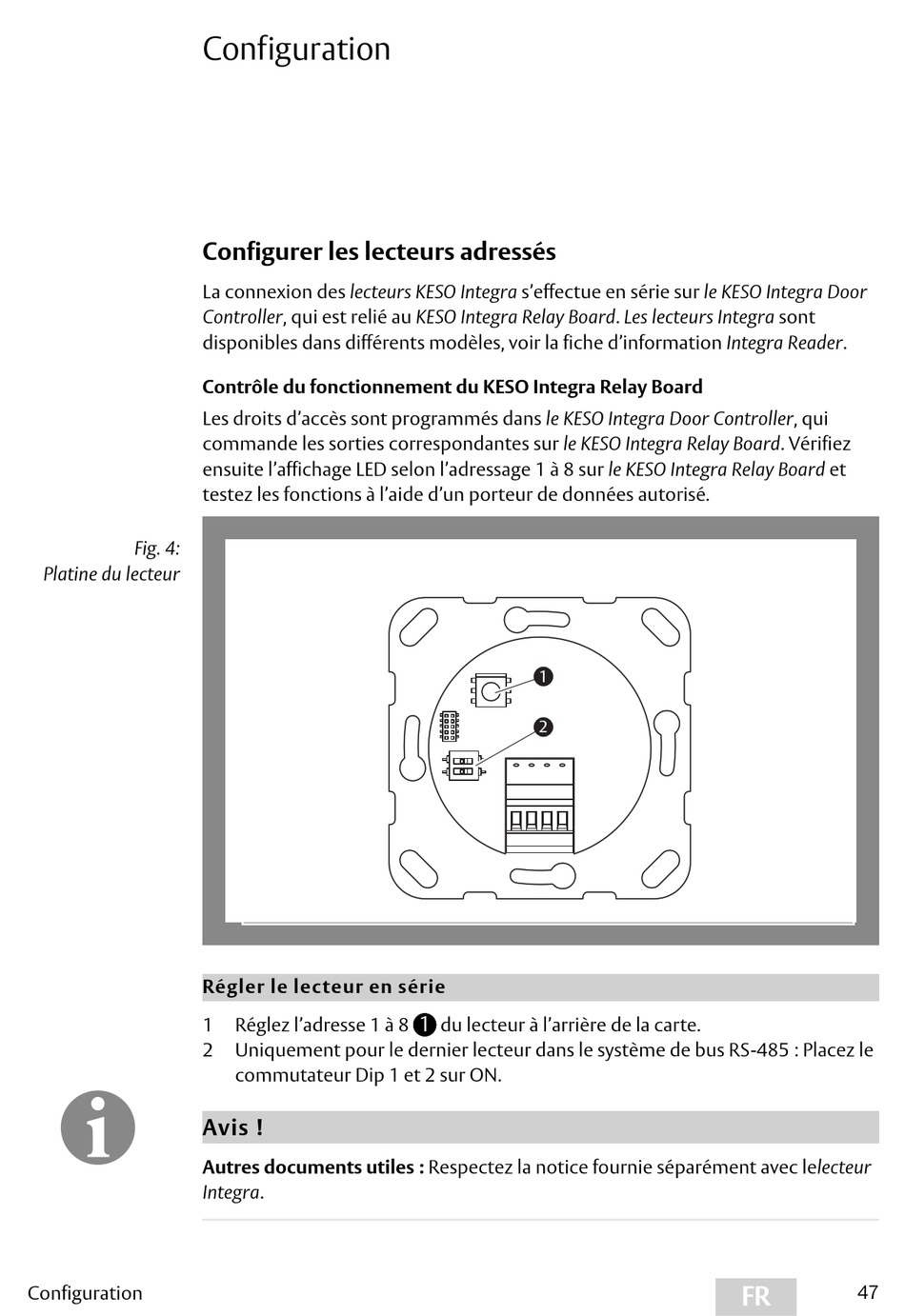

Fig. 4 :
Platine du lecteur
I

Configuration

Configuration
Configurer les lecteurs adressés
La connexion des lecteurs KESO Integra s'effectue en série sur le KESO Integra Door
Controller, qui est relié au KESO Integra Relay Board. Les lecteurs Integra sont
disponibles dans différents modèles, voir la fiche d'information Integra Reader.
Contrôle du fonctionnement du KESO Integra Relay Board
Les droits d'accès sont programmés dans le KESO Integra Door Controller, qui
commande les sorties correspondantes sur le KESO Integra Relay Board. Vérifiez
ensuite l'affichage LED selon l'adressage 1 à 8 sur le KESO Integra Relay Board et
testez les fonctions à l'aide d'un porteur de données autorisé.
Régler le lecteur en série
1 Réglez l'adresse 1 à 8
2 Uniquement pour le dernier lecteur dans le système de bus RS-485 : Placez le
commutateur Dip 1 et 2 sur ON.
Avis !
Autres documents utiles : Respectez la notice fournie séparément avec lelecteur
Integra.
1
2
1
du lecteur à l'arrière de la carte.
47
