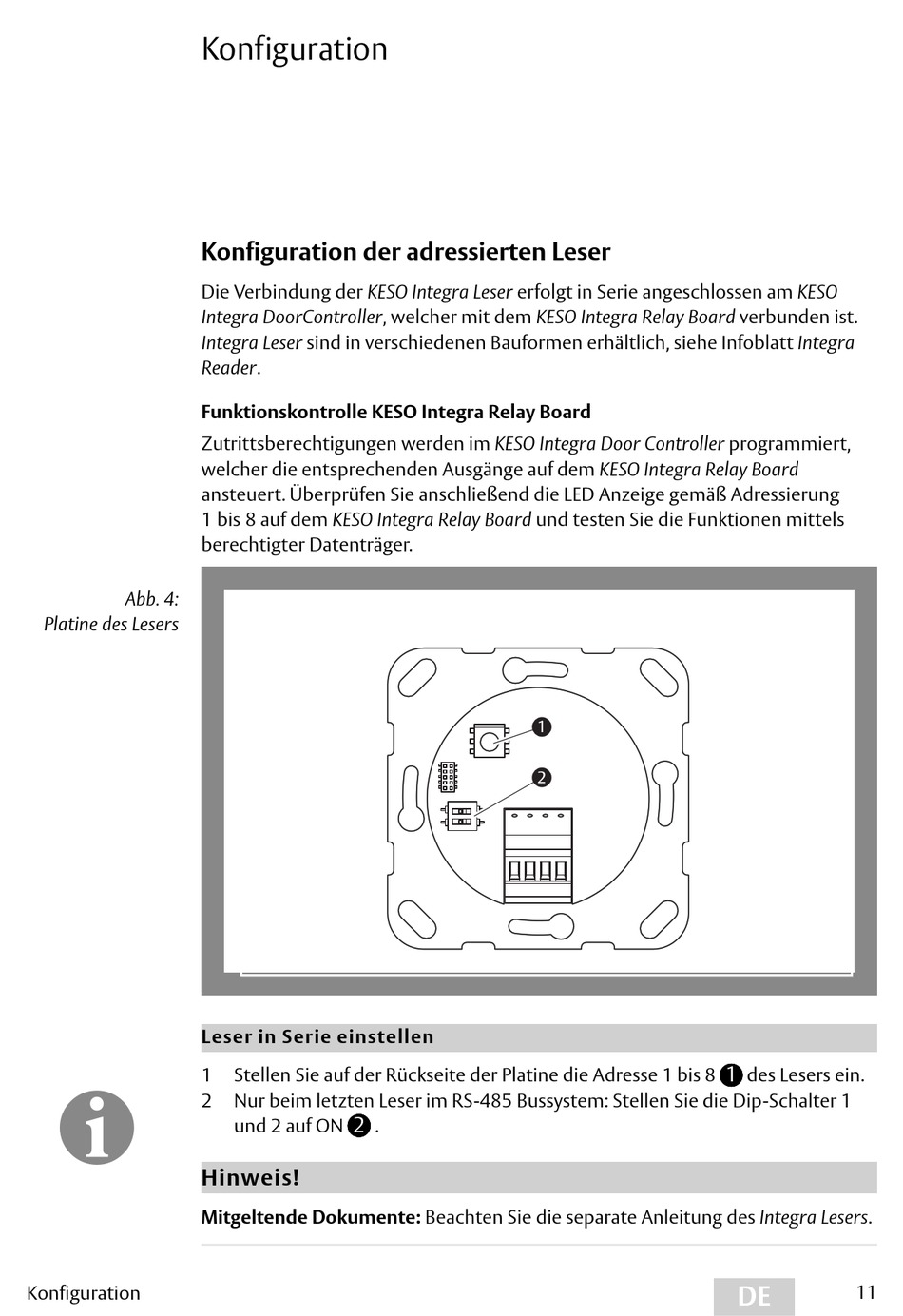

Abb. 4 :
Platine des Lesers
I

Konfiguration

Konfiguration

Konfiguration der adressierten Leser

Die Verbindung der KESO Integra Leser erfolgt in Serie angeschlossen am KESO
Integra DoorController, welcher mit dem KESO Integra Relay Board verbunden ist.
Integra Leser sind in verschiedenen Bauformen erhältlich, siehe Infoblatt Integra
Reader.
Funktionskontrolle KESO Integra Relay Board
Zutrittsberechtigungen werden im KESO Integra Door Controller programmiert,
welcher die entsprechenden Ausgänge auf dem KESO Integra Relay Board
ansteuert. Überprüfen Sie anschließend die LED Anzeige gemäß Adressierung
1 bis 8 auf dem KESO Integra Relay Board und testen Sie die Funktionen mittels
berechtigter Datenträger.
Leser in Serie einstellen
1 Stellen Sie auf der Rückseite der Platine die Adresse 1 bis 8
2 Nur beim letzten Leser im RS-485 Bussystem: Stellen Sie die Dip-Schalter 1
2
und 2 auf ON
Hinweis!
Mitgeltende Dokumente: Beachten Sie die separate Anleitung des Integra Lesers.
1
2
.
1
des Lesers ein.
