EX-1179HMVS
3. Aufbau, Anschlüsse & Jumper Einstellungen
3.2 Anschlüsse
USB 2.0 B-Buchse:

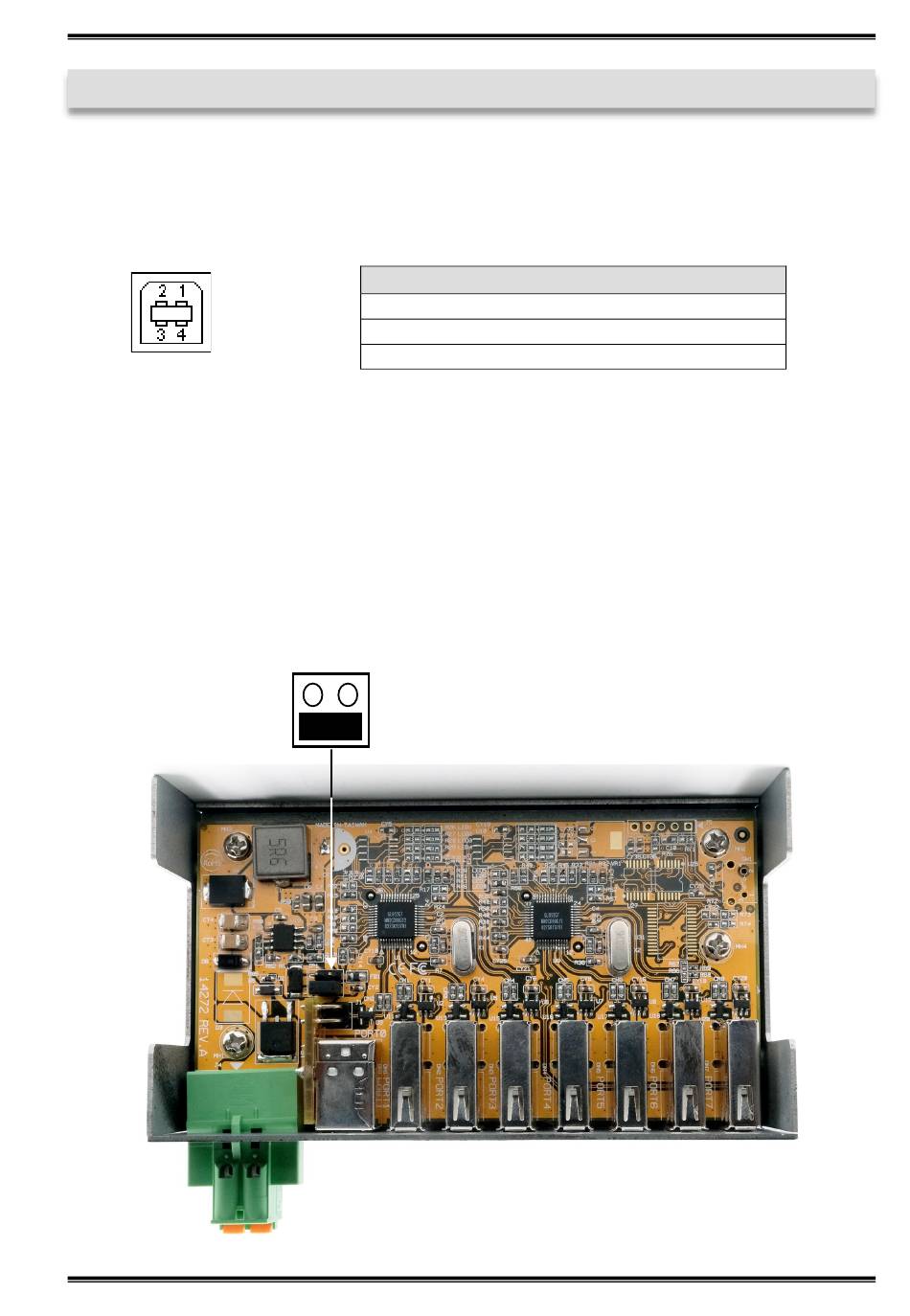

3.3 Jumper Einstellungen

Der EX-1179HMVS wird mit der Einstellung Self-Power ausgeliefert. Sie haben aber
die Möglichkeit den EX-1179HMVS mit Bus-Power zu versorgen. Dafür müssen Sie
zu erst das Gehäuse mit den vier Schrauben auf den Seiten öffnen. Nun müssen Sie
den Jumper JP1 von T (Terminal Block) auf U (USB) setzen. Siehe nachfolgende Ab-
bildung.
© Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved
USB 2.0 B-Buchse
Pin
1
2
JP1
U
T
Signal Pin
VCC 3
DATA- 4
5
Deutsch
Signal
DATA+
GND
