Asus M3N78-EH Kurzanleitung Seite 8

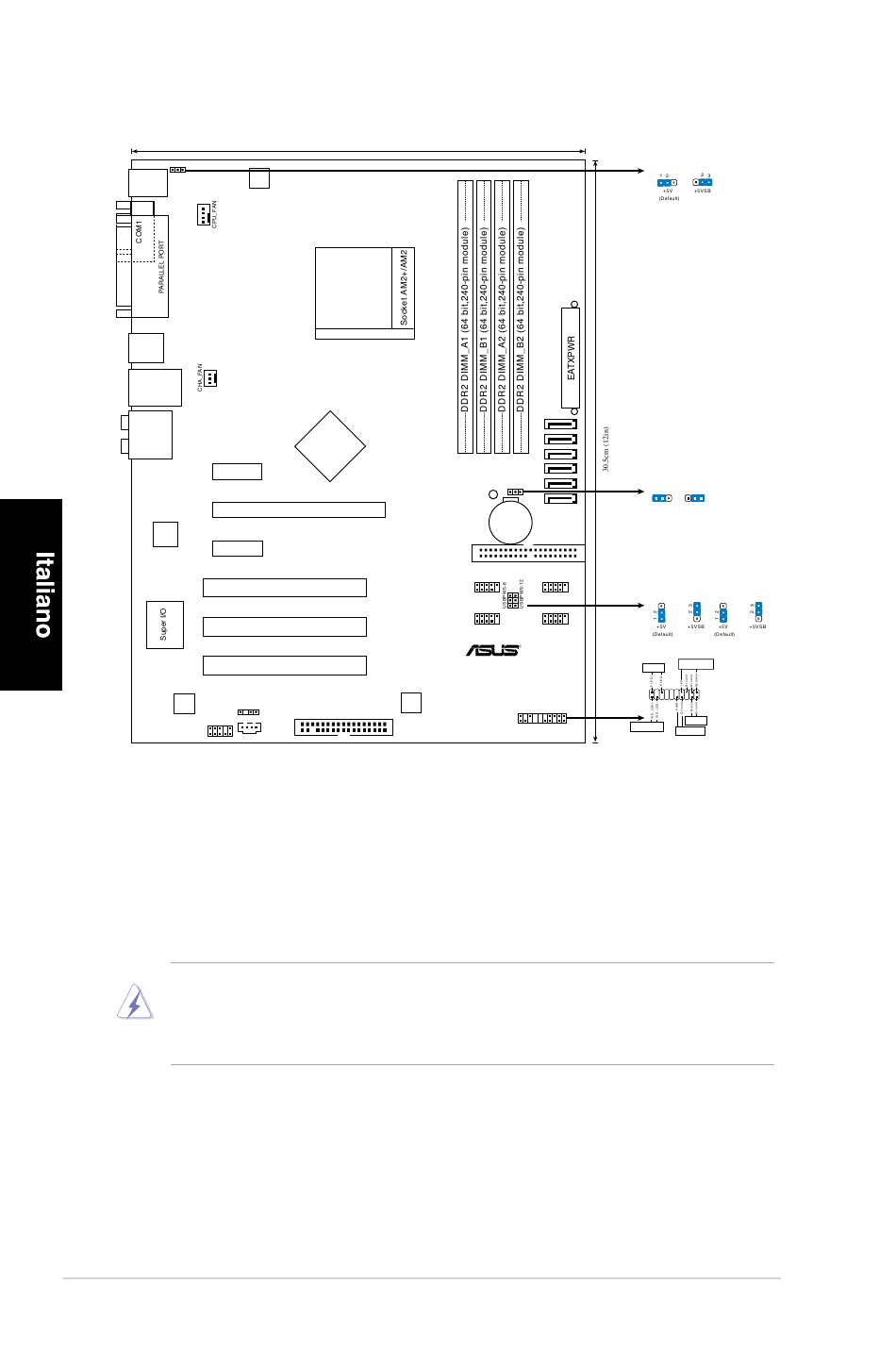

1. Diagramma disposizione scheda madre
PS2_USBPW1-4
PS/2KBMS
T : Mouse
B: Keyboard
ATX12V
USB34
LAN1_USB12
AUDIO
PCIEX1_1
Atheros
F1
PCIEX1_2
ALC883
SPDIF_OUT
AAFP
2. Installazione della CPU
Attenersi alle fasi seguenti per installare una CPU.
1. Ubicare la presa AM2+/AM2 a 940 pin sulla scheda madre.
2. Sollevare la leva della presa ad un angolo di almeno 90°.
AVVISO!
La CPU può essere inserita solamente con un corretto orientamento. NON
forzare la CPU nella presa diversamente si possono piegare i pin e danneggiare
la CPU!
3. Collocare la CPU sul socket in modo tale che l'angolo con il triangolo dorato
della CPU combaci con l'angolo del socket dove c'è il tirandolo.
4. Inserire completamente con delicatezza la CPU nella presa.
5. Quando la CPU è al suo posto, abbassare la leva della presa per bloccare
la CPU. La leva scatta sulla linguetta laterale indicando che è bloccata.

23.6cm (9.3in)
Nvidia
MCP78
PCIEX16
PCI1
PCI2
PCI3
8Mb
BIOS
FLOPPY
CD
ASUS M3N78-EH
SATA6
SATA5
SATA4
SATA2
CLRTC
SATA3
SB_PWR
SATA1
CR2032 3V
Lithium Cell
CMOS Power
PRI_IDE
USB78 USB1112
USB56 USB910
R
M3N78-EH
PANEL
PS2_USBPW1-4
CLRTC
1 2 2 3
Normal
Clear RTC
(Default)
USBPW5-8 USBPW9-12
PANEL
SPEAKER
PLED
Reset
+IDE_LED
PWRSW
