Inhaltszusammenfassung für Asus M3N78
- Seite 1 M3N78...
- Seite 2 Kein Teil dieses Handbuchs, einschließlich der darin beschriebenen Produkte und Software, darf ohne ausdrückliche, schriftliche Genehmigung von ASUSTeK COMPUTER INC. (“ASUS”) in irgendeiner Form, ganz gleich auf welche Weise, vervielfältigt, übertragen, abgeschrieben, in einem Wiedergewinnungssystem gespeichert oder in eine andere Sprache übersetzt werden.
-
Seite 3: Inhaltsverzeichnis
Inhalt Erklärungen ....................vi Sicherheitsinformationen ................. vii Über dieses Handbuch ................viii M3N78 Spezifikationsübersicht ..............x Kapitel 1: Produkteinführung Willkommen! ..................2 Paketinhalt ..................2 Sonderfunktionen ................2 1.3.1 Leistungsmerkmale des Produkts ........2 1.3.2 Innovative ASUS-Funktionen ..........5 Bevor Sie beginnen ................. 7 Motherboard-Übersicht .............. - Seite 4 Verwalten und Aktualisieren des BIOS ......... 2 2.1.1 Erstellen einer bootfähigen Diskette ........2 2.1.2 AFUDOS-Programm ............3 2.1.3 ASUS CrashFree BIOS 3-Programm ......... 6 2.1.4 ASUS EZ Flash 2-Programm ..........8 2.1.5 ASUS Update-Programm ........... 9 BIOS-Setupprogramm ..............12 2.2.1...
- Seite 5 Boot Device Priority ............34 2.6.2 Boot Settings Configuration ..........35 2.6.3 Security ................36 Tools-Menü ..................38 2.7.1 ASUS EZ Flash 2 ............. 38 2.7.2 Express Gate [Enabled] ........... 39 2.7.3 AI NET 2................39 Exit-Menü ..................40 Kapitel 3 Software- Unterstützung...
-
Seite 6: Erklärungen
Erklärungen Erklärung der Federal Communications Commission Dieses Gerät stimmt mit den FCC-Vorschriften Teil 15 überein. Sein Betrieb unterliegt folgenden zwei Bedingungen: • Dieses Gerät darf keine schädigenden Interferenzen erzeugen, und • Dieses Gerät muss alle empfangenen Interferenzen aufnehmen, einschließlich derjenigen, die einen unerwünschten Betrieb erzeugen. Dieses Gerät ist auf Grund von Tests für Übereinstimmung mit den Einschränkungen eines Digitalgeräts der Klasse B, gemäß... -
Seite 7: Sicherheitsinformationen
Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden. -
Seite 8: Über Dieses Handbuch
An den folgenden Quellen finden Sie weitere Informationen und Produkt- sowie Software-Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS- Hardware und Softwareprodukte. ASUS-Webseiten sind in den ASUS- Kontaktinformationen aufgelistet. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B. -
Seite 9: In Diesem Handbuch Verwendete Symbole
In diesem Handbuch verwendete Symbole Um sicherzustellen, dass Sie bestimmte Aufgaben richtig ausführen, beachten Sie bitte die folgenden Symbole und Schriftformate, die in diesem Handbuch verwendet werden. GEFAHR/WARNUNG: Informationen zum Vermeiden von Verletzungen beim Ausführen einer Aufgabe. VORSICHT: Informationen zum Vermeiden von Schäden an den Komponenten beim Ausführen einer Aufgabe. -
Seite 10: Systembus
* Aufgrund von AMD-Prozessorbeschränkungen wird DDR2 1066 nur von AM2+-Prozessoren mit einem DIMM pro Kanal unterstützt. ** Eine Liste qualifizierter Anbieter finden Sie unter www.asus.com oder in diesem Benutzerhandbuch. ***Wenn Sie auf einem Windows 32-Bit-Betriebssystem ® 4GB Arbeitsspeicher oder mehr installieren, erkennt das Betriebssystem weniger als 3GB. -
Seite 11: Übertaktungsfunktionen
- Arbeitsspeicherfeineinstellung von 533MHz bis 1066MHz - PCIe-Frequenzeinstellung von 100MHz bis 200MHz in 1MHz-Schritten Overclocking Protection - ASUS C.P.R. (CPU Parameter Recall) ASUS Sonderfunktionen ASUS Express Gate - Internetzugang fünf Sekunden* nach Systemstart ohne Öffnen von Windows - Integriertes Betriebssystem bietet aktuelle Plattform für Internet und Instant Messenger... - Seite 12 Gehäuselüfteranschlüsse 24-pol. EAT�-Netzanschluss -Netzanschluss 4-pol. AT� 12V-Netzanschluss -Netzanschluss BIOS 8Mb Flash ROM, AMI BIOS, PnP, DMI2.0, WfM2.0, ACPI2.0, SM BIOS 2.5, ASUS EZ Flash 2 Zubehör Benutzerhandbuch 1 x Serial ATA-Kabel -Kabel 1 x Serial ATA-Stromkabel -Stromkabel 1 x UltraDMA 133/100/66-Kabel...
- Seite 13 Dieses Kapitel beschreibt die Kapitel 1: Leistungsmerkmale des Motherboards und die unterstützten neuen Technologien. P��du�����f���u�g...
-

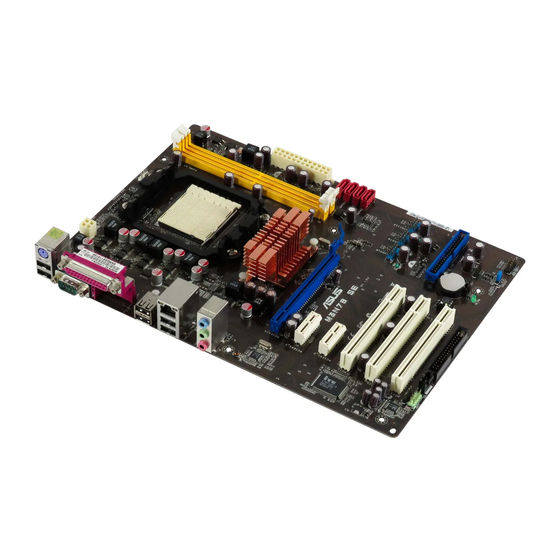

Seite 14: Willkommen
�illkommen� �illkommen� Vielen Dank für den Kauf eines ASUS ASUS M3N78 Motherboards! ® Eine Vielzahl von neuen Funktionen und neuesten Technologien sind in dieses Motherboard integriert und machen es zu einem weiteren hervorragenden Produkt in der langen Reihe der ASUS Qualitäts-Motherboards! Vor der Installation des Motherboards und Ihrer Hardwaregeräte sollten Sie die im... -
Seite 15: Nvidia ® Geforce™ 8200-Chipsatz
Bandbreite, um die Arbeitsspeicherdatenübertragung und Rechenleistung zu verbessern. Dadurch wird die für 3D-Grafiken oder andere speicherlastige Answendungen benötigte Systemleistung erhöht. Details siehe Seite 1-14. DDR2 1066 wird nicht von allen AM2+-Prozessoren unterstützt. Eine Liste unterstützter Modelle finden Sie unter www.asus.com. ASUS M3N78... -
Seite 16: Gigabit Lan-Lösung
Gigabit LAN-Lösung Auf dem Motherboard ist ein Gigabit LAN-Controller integriert, welcher über die ACPI Management-Funktion verfügt, mit der fortschrittlichen Betriebssystemen eine bessere Stromzuteilung ermöglicht wird. Details siehe Seite 1-23. HyperTransport 3.0-Unterstützung Die HyperTransport� 3.0-Technologie bietet die 2.6-fache Bandbreite von HyperTransport� 1.0. Die Systemeffizienz wird radikal verbessert und schnellerer Datenberechnung steht nichts mehr im Weg. -
Seite 17: Innovative Asus-Funktionen
über den Picture Manager Bilder ansehen, ohne dafür das Windows- Betriebssystem hochfahren zu müssen! • Die tatsächliche Startdauer hängt von den Systemeinstellungen ab. • ASUS Express Gate unterstützt das Hochladen von Dateien auf SATA-Laufwerken, optischen Laufwerken und USB-Laufwerken. Das Herunterladen wird nur auf USB-Laufwerke unterstützt. ASUS M3N78... -
Seite 18: Asus Crashfree Bios
Beschränkung gefährlicher Rohstoffe (Reduction of Certain Hazardous Substances, RoHS) der Europäischen Union. Dies entspricht dem Wunsch von ASUS, seine Produkte und deren Verpackung umweltbewusst und wiederverwertbar zu gestalten, um die Sicherheit der Kunden zu garantieren und den Einfluss auf die Umwelt so gering wie möglich zu halten. . -
Seite 19: Bevor Sie Beginnen
Modus ist. Dies dient zur Erinnerung, dass Sie das System ausschalten und das Netzkabel ausstecken müssen, bevor Sie eine Komponente von dem Motherboard entfernen oder hinzufügen. Die nachstehende Abbildung zeigt die Position der Onboard-LED an. SB_PWR M3N78 Standby Ausgeschaltet Eingeschaltet M3N78 Onboard-LED ASUS M3N78... -
Seite 20: Motherboard-Übersicht
MCP78S SATA1 CHA_FAN PCIEX16 Realtek 8211 PCIEX1_1 CLRTC CR2032 3V Lithium Cell CMOS Power SB_PWR PCIEX1_2 USB78 USB910 USB1112 M3N78 BIOS PCI1 PRI_IDE COM1 Super I/O PWR_FAN CHASSIS PCI2 VT1708B PCI3 FLOPPY SPDIF_OUT IE1394_1 PANEL AAFP Weitere Informationen zu den internen Anschlüssen und Rückseitenanschlüssen siehe Abschnitt 1.10 Anschlüsse. -
Seite 21: Ausrichtung
Stecken Sie neun (9) Schrauben in die eingekreisten Löcher, um das Motherboard am Gehäuse zu befestigen. Ziehen Sie die Schrauben nicht zu fest! Das Motherboard könnte sonst beschädigt werden. Diese Seite auf die Rückseite des Computergehäuses legen M3N78 ASUS M3N78... -
Seite 22: Installieren Der Cpu
1.6.1 Installieren der CPU So installieren Sie eine CPU. Suchen Sie den CPU-Sockel auf dem Motherboard. M3N78 M3N78 CPU-Sockel AM2+ Lösen Sie den Sockelhebel, indem Sie ihn zur Seite drücken, und heben Sie ihn in einem 90°-100°-Winkel an. Sockelhebel Vergewissern Sie sich, dass der Sockelhebel um 90°-100° angehoben ist, andernfalls kann die CPU u.U. - Seite 23 Installieren Sie den CPU-Kühlkörper und -Lüfter nach den Anweisungen, die der Verpackung beigelegt sind. Verbinden Sie das CPU-Lüfterkabel mit dem CPU_FAN-Anschluss auf dem Motherboard. CPU_FAN M3N78 M3N78 CPU-Lüfteranschluss Vergessen Sie nicht, den CPU-Lüfteranschluss anzuschließen! Ansonsten können u.U. Hardwareüberwachungsfehler auftreten. ASUS M3N78 1-11...
-
Seite 24: Installieren Des Cpu-Kühlkörpers Und Lüfters
1.6.2 Installieren des CPU-Kühlkörpers und Lüfters Der AMD Phenom� F� / Phenom / Athlon� / Sempron�-Prozessor benötigt eine spezielle Kühlkörper-/Lüftereinheit, um einen optimalen Kühlzustand und maximale Leistung zu gewährleisten. Verwenden Sie ausschließlich von AMD beglaubigte Kühlkörper und Lüftereinheiten. So installieren Sie den CPU-Kühlkörper und -Lüfter. Stellen Sie den Kühlkörper auf die installierte CPU. - Seite 25 Stellen Sie sicher, dass die Kühlkörper-Lüfter- Einheit genau auf den Befestigungsmechanismus aufgesetzt ist, sonst lässt sich die Befestigungsklammer nicht einrasten. Drücken Sie den Hebel der Befestigungsklammer nach unten, um den Kühlkörper und Lüfter auf dem Modul zu installieren. ASUS M3N78 1-13...
-
Seite 26: Systemspeicher
240 Pole im Gegensatz zu einem 184-pol. DDR DIMM-Modul. DDR2 DIMM-Module sind anders gekerbt, so dass sie nicht in einen DDR DIMM- Steckplatz eingesteckt werden können. Die nachstehende Abbildung zeigt die Position der Steckplätze an: M3N78 M3N78 240-pol. DDR2 DIMM-Steckplätze Kanal Steckplätze Kanal A DIMM_A1 und DIMM_A2... - Seite 27 Auf Grund von Chipsatzlimitationen kann dieses Motherboard nur bis zu 8 GB unter den unten aufgeführten Betriebssystemen unterstützen. Sie können DIMMs mit max. 2 GB in jedem Steckplatz installieren. 64-Bit Windows �P Professional x64 Edition ® Windows Vista x64 Edition ® ASUS M3N78 1-15...
- Seite 28 M3N78 Motherboard Liste �ualifizierter Anbieter �QVL� Liste �ualifizierter Anbieter �QVL� �QVL� DDR2-1066MHz DIMM-Unterstützung Chip- (Optional) Größe Anbieter Teilnr. SS/DS Chipnr. Marke 512MB Kingston KVR1066D2N7/512 Elpida E5108AJBG-1J-E • • Kingston KH�8500D2/1G Kingston Heat-Sink Package • • Qimonda HYS64T128020EU-19F-C Qimonda HYB18T512800CF19FFSS24313 •...
- Seite 29 C*: Unterstützt vier Module, die als zwei Paare einer Dual Channel- Speicherkonfiguration in die gelben und schwarzen Steckplätze gesteckt werden. Die aktuelle Liste qualifizierter Anbieter für DDR2 DIMMs finden Sie auf der DDR2 DIMMs finden Sie auf der finden Sie auf der ASUS-Webseite (www.asus.com). ASUS M3N78 1-17...
-
Seite 30: Installieren Eines Dimms
1.7.3 Installieren eines DIMMs Trennen Sie unbedingt das System vom Netz, bevor Sie DIMMs oder andere Systemkomponenten hinzufügen oder entfernen. Ansonsten können sowohl das Motherboard als auch die Komponenten schwer beschädigt werden. Drücken Sie die Haltebügel nach DDR2 DIMM-Kerbe außen, um den DIMM-Steckplatz zu entriegeln. -
Seite 31: Erweiterungssteckplätze
Schalten Sie das System ein, und ändern Sie ggf. die BIOS-Einstellungen. Kapitel 2 informiert Sie über das BIOS-Setup. Weisen Sie der Karte ein IRQ zu. Beziehen Sie sich auf die Tabellen auf der nächsten Seite. Installieren Sie die Softwaretreiber für die Erweiterungskarte. ASUS M3N78 1-19... -
Seite 32: Standard-Interruptzuweisungen
Standard-Interruptzuweisungen Standardfunktion Standard 101/102-Tasten oder Microsoft Natural PS/2-Tastatur High Precision Event Timer Kommunikations-Anschluss (COM1)* Standard-Diskettenlaufwerks-Controller High Precision Event Timer Microsoft ACPI-konformes System PS/2-kompatible Maus Numerischer Datenprozessor NVIDIA nForce PCI System Management NVIDIA GeForce 6800 Series GPU PCI Standard PCI zu PCI Bridge PCI Standard PCI zu PCI Bridge PCI Standard PCI zu PCI Bridge NVIDIA Network Bus Enumerator... -
Seite 33: Pci-Steckplätze
Die Abbildung stellt eine in einem PCI Express x1-Steckplatz installierte Netzwerkkarte dar. 1.8.5 PCI Express x16-Steckplatz Dieses Motherboard unterstützt PCI Express x16-Grafikkarten, die den PCI Express-Spezifikationen entsprechen. Die Abbildung zeigt eine im PCI Express x16-Steckplatz installierte Grafikkarte. ASUS M3N78 1-21... -
Seite 34: Jumper
Normal Clear RTC (Default) M3N78 M3N78 RTC RAM löschen Sie müssen das RTC nicht löschen, wenn das System wegen Übertaktung hängt. Verwenden Sie die C.P.R. (CPU Parameter Recall)-Funktion, wenn ein Systemfehler wegen Übertaktung auftritt. Sie müssen nur das System ausschalten und neu starten, das BIOS stellt automatisch die Standardwerte für die Parametereinstellungen wieder her. -
Seite 35: Rücktafelanschlüsse
Mitte-/Subwoofer-Lautsprechern. Line In-Anschluss (hellblau). Dieser Anschluss verbindet mit Kassettenrecordern, CD- oder DVD-Playern und anderen Audiogeräten. L L ine Out-Anschluss �hellgrün�. Dieser Anschluss verbindet mit Kopfhörern oder Lautsprechern. In 4-Kanal-, 6-Kanal- und 8-Kanalkonfigurationen wird dieser Anschluss zum Frontlautsprecherausgang. ASUS M3N78 1-23... - Seite 36 Mikrofonanschluss (rosa). Mikrofonanschluss (rosa). Dieser Anschluss nimmt ein Mikrofon auf. 10. Seitenlautsprecherausgang (grau) Seitenlautsprecherausgang (grau). Dieser Anschluss verbindet in einer 8-Kanal-Audiokonfiguration mit den Seitenlautsprechern. Die Funktionen der Audio-Ausgänge in 2, 4, 6 oder 8-Kanal-Konfigurationen entnehmen Sie bitte der folgenden Audio-Konfigurationstabelle. Audio 2-, 4-, 6- oder 8-Kanalkonfigurationen Kopfhörer Anschluss...
-
Seite 37: Wiedergabe Von Hd Dvds Und Blu-Ray Disks
Der Pol 5 entfällt am Anschluss, um eine falsche Kabelverbindung bei Verwendung eines FDD-Kabels, das einen bedeckten Pol 5 hat, zu vermeiden. FLOPPY M3N78 PIN1 HINWEIS: Richten Sie die rote Markierung des Flachbandkabels auf PIN 1 aus. Diskettenlaufwerksanschluss M3N78 ASUS M3N78 1-25... -
Seite 38: M3N78 Ide-Anschluss
Verwenden Sie für Ultra DMA 133/100/66/33 IDE-Geräte ein 80-adriges IDE-Kabel. Falls einer der Gerätejumper auf “Cable-select” eingestellt ist, müssen die anderen Gerätejumper ebenfalls so eingestellt werden. PRI_IDE M3N78 PIN1 HINWEIS: Richten Sie die rote (Zickzack-)Markierung des IDE Flachbandkabels auf PIN 1 aus. M3N78 IDE-Anschluss 1-26 Kapitel 1: Produkteinführung... - Seite 39 NVIDIA GeForce 8200 Chipsatz RAID 0-, RAID 1-, RAID 0+1-, RAID 5- und JBOD-Konfigurationen erstellen. -Konfigurationen erstellen. SATA6 SATA5 SATA3 M3N78 SATA2 M3N78 SATA-Anschlüsse SATA1 Wichtiger Hinweis zu Serial ATA Installieren Sie das Windows �P Service Pack 1, bevor Sie Serial ATA ® benutzen. •...
- Seite 40 M3N78 PWR_FAN M3N78 Lüfteranschlüsse Audioanschluss für optische Laufwerke �4-pol. CD� Audioanschluss für optische Laufwerke �4-pol. CD� Mit diesen Anschlüssen können Sie Stereo-Audiosignale von Quellen wie CD-ROM-Laufwerken, dem TV-Tuner, oder MPEG-Karten empfangen. (schwarz) M3N78 M3N78 Interner Audio-Anschluss 1-28 Kapitel 1: Produkteinführung...
-
Seite 41: Lpt-Anschluss
Verbindungen mit einer Geschwindigkeit von bis zu 480 Mbps ermöglicht. USB1112 USB78 USB910 M3N78 M3N78 USB 2.0-Anschlüsse Verbinden Sie niemals ein 1394-Kabel mit dem USB-Anschluss, sonst wird das Motherboard beschädigt! Das USB 2.0-Modul muss separat erworben werden. LPT-Anschluss LPT-Anschluss Der LPT (Line Printing Terminal)-Anschluss verbindet mit einem Drucker. - Seite 42 Legacy AC 97-konforme Azalia-konforme Poldefinition Poldefinition AAFP M3N78 M3N78 Azalia Analoger Fronttafelanschluss • Es wird empfohlen, ein High Definition-Fronttafel Audio E/A-Modul mit diesem Anschluss zu verbinden, um die High Definition Audio-Funktionen dieses Motherboards nutzen zu können. • Dieser Anschluss ist auf [HD Audio] voreingestellt. Wenn Sie an diesen Anschluss ein High-Definition Fronttafelaudiomodul anschließen wollen,...
- Seite 43 -12 Volt +3 Volt +3 Volt M3N78 M3N78 ATX-Stromanschluss • Es wird empfohlen, ein Netzteil, welches die AT� 12 V-Spezifikation 2.0 (oder neuere Version) unterstützt und eine Leistung von mind. 300 W liefern kann zu verwenden. Dieser Netzteiltyp verfügt über 24-pol. und 4-pol.
-
Seite 44: M3N78 Ieee 1394A-Anschluss
Sie das serielle Anschlussmodulkabel mit diesem Sockel und und befestigen Sie das Modul anschließend an einer Steckplatzaussparung an der Rückseite des Computergehäuses. Die Klammer für den seriellen Anschluss (COM1) muss separat erworben werden. COM1 M3N78 M3N78 COM-Anschluss 1-32 Kapitel 1: Produkteinführung... - Seite 45 SPEAKER PLED M3N78 Reset +IDE_LED PWRSW M3N78 Systemtafelanschluss • Systemstrom-LED Dieser 2-pol. Anschluss wird mit der System-Strom-LED verbunden. Verbinden Sie das Strom-LED-Kabel vom Computergehäuse mit diesem Anschluss. Die System-Strom-LED leuchtet, wenn Sie das System einschalten. Sie blinkt, wenn sich das System im Energiesparmodus befindet. .
- Seite 46 1-34 Kapitel 1: Produkteinführung...
-
Seite 47: Kapitel 2: Bios-Setup
Dieses Kapitel erklärt Ihnen, wie Sie die Systemeinstellungen über die BIOS- Kapitel 2: Setupmenüs ändern. Hier finden Sie auch ausführliche Beschreibungen der BIOS-Parameter. BIOS-Setup... -
Seite 48: Verwalten Und Aktualisieren Des Bios
ASUS CrashFree BIOS 3 (Aktualisiert das BIOS über eine bootfähige Diskette/ einen USB-Speicherstick/ die Motherboard Support-DVD, wenn die BIOS-Datei fehlerhaft geworden ist.) ASUS EZ Flash 2 (Aktualisiert das BIOS im DOS über eine Diskette/ einen USB-Speicherstick während des POST.) ASUS Update (Aktualisiert das BIOS in einer Windows -Umgebung.) -
Seite 49: Afudos-Programm
Stellen Sie sicher, dass die Diskette nicht schreibgeschützt ist und mindestens 1024 KB freien Speicherplatz für diese Datei hat. • Die auf dem Bild dargestellten BIOS-Informationen gelten nur als Beispiel. Der tatsächliche Inhalt des BIOS-Bildschirms kann von dem Beispiel hier abweichen. ASUS M3N78... -
Seite 50: Aktualisieren Der Bios-Datei
DOS-Eingabeaufforderung zurück. Aktualisieren der BIOS-Datei So aktualisieren Sie die BIOS-Datei mit Hilfe des AFUDOS-Programms: Besuchen Sie die ASUS-Website (www.asus.com), um die neueste BIOS- Datei für Ihr Motherboard herunterzuladen. Speichern Sie die BIOS-Datei auf eine bootfähige Diskette. Schreiben Sie den BIOS-Dateinamen auf ein Blatt Papier. Bei der DOS- Eingabeaufforderung müssen Sie den genauen BIOS-Dateinamen eingeben. - Seite 51 Das Programm liest die Datei und startet das Aktualisieren des BIOS. A:\>afudos /iM3N78.ROM AMI Firmware Update Utility - Version 1.19(ASUS V2.07(03.11.24BB)) Copyright (C) 2002 American Megatrends, Inc. All rights reserved. WARNING!! Do not turn off power during flash BIOS Reading file ..done Reading flash ..
-
Seite 52: Asus Crashfree Bios 3-Programm
2.1.3 ASUS CrashFree BIOS 3-Programm ASUS CrashFree BIOS 3 ist ein Auto-Wiederherstellungs-Dienstprogramm, das Ihnen erlaubt, die BIOS-Datei wiederherzustellen, falls sie versagt oder während des Aktualisierungsvorgangs beschädigt wurde. Sie können eine beschädigte BIOS-Datei über die Motherboard Support-DVD oder eine Diskette/ einen USB- Speicherstick mit der aktuellen BIOS-Datei aktualisieren. -
Seite 53: Wiederherstellen Des Bios Von Der Support-Dvd
Starten Sie das System neu, wenn der Aktualisierungsprozess abgeschlossen ist. • ASUS CrashFree BIOS 3 wird nur von USB-Speichersticks im FAT 32/16/12- Format mit Einzelpartition unterstützt. Der Speicher sollte kleiner als 8GB sein. • Das System darf während der Aktualisierung des BIOS NICHT ausgeschaltet... -
Seite 54: Asus Ez Flash 2-Programm
ASUS EZ Flash 2-Programm -Programm Mit ASUS EZ Flash 2 können Sie das BIOS mühelos aktualisieren, ohne langwierig von einer Diskette starten und ein auf DOS basierendes Programm verwenden zu müssen. EZ Flash 2 ist in der BIOS-Firmware integriert und kann durch Drücken von <Alt>... -
Seite 55: Asus Update-Programm
2.1.5 ASUS Update-Programm ASUS Update-Programm Das ASUS Update-Programm gestattet Ihnen, das Motherboard BIOS in der Windows -Umgebung zu verwalten, zu speichern und zu aktualisieren. Mit dem ® ASUS Update-Programm können Sie: • die vorliegende BIOS-Datei speichern • die aktuellste BIOS-Datei vom Internet herunterladen •... -
Seite 56: Aktualisieren Des Bios Über Das Internet
So aktualisieren Sie das BIOS über das Internet: Starten Sie das ASUS Update-Programm unter Windows , indem Sie auf ® Start > Programme > ASUS > ASUSUpdate > ASUSUpdate klicken. Das ASUS Update-Hauptfenster erscheint daraufhin. Wählen Sie die Option BIOS über Wählen Sie die Ihnen das Internet aktualisieren aus am nächsten gelegene... -
Seite 57: Aktualisieren Des Bios Über Eine Bios-Datei
So aktualisieren Sie das BIOS über eine BIOS-Datei: Starten Sie das ASUS Update-Programm unter Windows , indem Sie auf ® Start > Programme > ASUS > ASUSUpdate > ASUSUpdate klicken. Das ASUS Update-Hauptfenster erscheint daraufhin. Wählen Sie die Option BIOS über eine Datei aktualisieren aus dem Pulldown-Menü... -
Seite 58: Bios-Setupprogramm
Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. • Besuchen Sie die ASUS-Webseite (www.asus.com), um die neueste BIOS- Datei für Ihr Motherboard herunterzuladen. 2-12 Kapitel 2: BIOS-Setup... -
Seite 59: Bios-Menübildschirm
Element in der Menüleiste aus. Das gewählte Element wird markiert. • Die in diesem Abschnitt gezeigten BIOS-Setup-Anzeigen sollen nur der Veranschaulichung dienen und können sich evtl. von denen auf Ihrem Bildschirm unterscheiden. • Laden Sie die neuesten BIOS-Informationen von der ASUS-Webseite (www.asus.com) herunter. ASUS M3N78 2-13... -
Seite 60: Navigationstasten
2.2.3 Navigationstasten Navigationstasten In der unteren rechten Ecke eines Menübildschirms werden Navigationstasten für das jeweilige Menü angezeigt. Verwenden Sie diese Navigationstasten, um Elemente im Menü auszuwählen und die Einstellungen zu ändern. Manche Navigationstasten sind von Bildschirm zu Bildschirm verschieden. 2.2.4 Menüelemente Menüelemente Wenn ein Element auf der Menüleiste markiert ist, werden die speziellen Elemente... -
Seite 61: Pop-Up-Fenster
720K, 3.5 in. ESATA :[Not Detected] 1.44M, 3.5 in. Select Screen 2.88M, 3.5 in. Select Item Storage Configuration Change Field Select Field General Help System Information Save and Exit Exit v02.61 (C)Copyright 1985-2008, American Megatrends, Inc. Pop-up-Fenster ASUS M3N78 2-15... -
Seite 62: Main-Menü
M���-M��� Das Main-Menü erscheint und gibt Ihnen einen Überblick über die Grundinformationen zum System, wenn Sie das BIOS Setupprogramm öffnen. Im Abschnitt “2.2.1 BIOS-Menübildschirm” finden Sie Informationen zu Menüelementen und Navigationsanweisungen. BIOS SETUP UTILITY Main Advanced Power Boot Tools Exit Use [ENTER], [TAB] System Time [19:34:30]... -
Seite 63: Primary Ide Master/Slave
Die Datenübertragung von und zu einem Gerät geschieht in mehreren Sektoren auf einmal, wenn Sie [Auto] wählen. Die Datenübertragung von und zu einem Gerät geschieht jedes Mal nur in einem Sektor, wenn Sie [Disabled] wählen. Konfigurationsoptionen: [Disabled] [Auto] ASUS M3N78 2-17... -
Seite 64: Sata 1, 2, 3, And Esata
PIO Mode [Auto] Hier können Sie den PIO-Modus auswählen. Konfigurationsoptionen: [Auto] [0] [1] [2] [3] [4] DMA Mode [Auto] Hier können Sie den DMA-Modus auswählen. Konfigurationsoptionen: [Auto] : [Auto] SMART Monitoring [Auto] Hier können Sie die Smart-Überwachung (die Self Monitoring Analysis and Report- Technologie) einstellen. -
Seite 65: Storage Configuration
Element aus und drücken Sie anschließend die <Eingabetaste>. BIOS SETUP UTILITY Main Storage Configuration DISABLED: disables the integrated IDE Controller. Onboard PCI IDE Controller [Enabled] ENABLE: enables OnChip S-ATA Controller [Enabled] the integrated IDE SATA Mode select [SATA Mode] Controller. ASUS M3N78 2-19... -
Seite 66: System Information
Onboard PCI IDE Controller [Enabled] Aktiviert oder deaktiviert den integrierten PCI IDE Controller. Konfigurationsoptionen: [Enabled] [Disabled] OnChip S-ATA Controller [Enabled] Aktiviert oder deaktiviert die integrierten OnChip S-ATA-Geräte. Konfigurationsoptionen: [Enabled] [Disabled] SATA Mode select [SATA Mode] Hier können Sie den SATA-Modus auswählen. Konfigurationsoptionen: [SATA Mode] [RAID Mode] [AHCI Mode] Das folgende Element wird nur angezeigt, wenn SATA Mode select auf [RAID Mode] eingestellt ist. -
Seite 67: Advanced-Menü
Tools Exit JumperFree Configuration Adjust System CPU Configuration Frequency/Voltage Chipset etc. Onboard Devices Configuration PCIPnP USB Configuration Select Screen Select Item Change Field Select Field General Help Save and Exit Exit v02.61 (C)Copyright 1985-2008, American Megatrends, Inc. ASUS M3N78 2-21... -
Seite 68: Jumperfree Configuration
2.4.1 JumperFree Configuration BIOS SETUP UTILITY Main Advanced Power Boot Tools Exit Configure System Frequency/Voltage Select the target CPU frequency, CPU Overclocking [Auto] and the relevant GPU Overclocking [Auto] parameters will PCIE Overclocking [Auto] be auto-adjusted. Frequencies higher CPU Ratio and Voltage than CPU manufacturer Processor Frequency Multiplier... - Seite 69 Memory Over Voltage [Auto] Hier können Sie die Arbeitsspeicher-Überspannung einstellen. Der Wert kann zwischen 1,85000V und 2,24375V liegen und in 0,00625V-Schritten erhöht werden. Konfigurationsoptionen: [Auto] Chipset Over Voltage [Auto] Hier können Sie die Chipsatz-Überspannung einstellen. Konfigurationsoptionen: [Auto] [+50mv] [+100mv] [+150mv] ASUS M3N78 2-23...
-
Seite 70: Cpu Configuration
2.4.2 CPU Configuration In diesem Menü werden die vom BIOS automatisch erkannten CPU-bezogenen Informationen angezeigt. BIOS SETUP UTILITY Advanced CPU Configuration This option should Module Version: 13.29 remain disabled for AGESA Version: 3.1.8.0 the normal operation. Physical Count: 1 The driver developer Logical Count: 1 may enable it for testing purpose. -
Seite 71: Chipset
Channel Interleaving [Disabled] Hier können Sie das Kanal-Speicher-Interleaving einstellen. Konfigurationsoptionen: [Disabled] [Address bits 6] [Address bits 12] : [Disabled] [Address bits 6] [Address bits 12] [�OR of Address bits [20:16,6] ] [�OR of Address bits [20:16,9] ] ASUS M3N78 2-25... -
Seite 72: Ecc Configuration
Enable Clock to All DIMMs [Disabled] Hier können Sie festlegen, ob unbenutzte Takte an DIMMs weitergeleitet werden, selbst wenn der Speichersteckplatz nicht belegt ist. Konfigurationsoptionen: [Disabled] [Enabled] : [Disabled] [Enabled] MemClk Tristate C3/ALTVID [Disabled] Aktiviert das MemClk Tri-Stating während C3 und Alt VID. Konfigurationsoptionen: [Disabled] [Enabled] : [Disabled] [Enabled] Memory Hole Remapping [Enabled]... -
Seite 73: Southbridge Configuration
OnBoard LAN Boot ROM [Disabled] Hier können Sie das OnBoard LAN Boot ROM aktivieren oder deaktivieren. Konfigurationsoptionen: [Enabled] [Disabled] SouthBridge ACPI HPET TABLE [Enabled] Hier können Sie die SouthBridge ACPI HPET-Tabelle aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] ASUS M3N78 2-27... -
Seite 74: Onboard Devices Configuration
2.4.4 Onboard Devices Configuration Allows BIOS to select Onboard Devices Configuration Serial Port1 Base Address. Serial Port1 Address [3F8/IRQ4] Parallel Port Address [378] Parallel Port Mode [Normal] Serial Port1 Address [3F8/IRQ4] Hier können Sie die Adresse der seriellen Schnittstelle 1 auswählen. Konfigurationsoptionen: [Disabled] [3F8/IRQ4][2F8/IRQ3] [3E8/IRQ4] [2E8/IRQ3] : [Disabled] [3F8/IRQ4][2F8/IRQ3] [3E8/IRQ4] [2E8/IRQ3] Parallel Port Address [378]... - Seite 75 Karte richtig funktionieren kann. Konfigurationsoptionen: [Disabled] [Enabled] IRQ-xx assigned to [PCI Device] Wenn Sie [PCI Device] wählen, wird der spezifische IRQ für die Verwendung von PCI/PnP-Geräten freigehalten. Wenn Sie [Reserved] wählen, dann wird dieser IRQ für alte ISA-Geräte reserviert. Konfigurationsoptionen: [PCI Device] [Reserved] ASUS M3N78 2-29...
-
Seite 76: Usb Configuration
2.4.6 USB Configuration Die Elemente in diesem Menü gestatten Ihnen, die USB-verwandten Funktionen einzustellen. Wählen Sie das gewünschte Element aus und drücken Sie anschließend die <Eingabetaste>, um die Konfigurationsoptionen anzeigen zu lassen. BIOS SETUP UTILITY Advanced USB Configuration Options Module Version - 2.24.3-13.4 Disabled Enabled USB Devices Enabled:... -
Seite 77: Power-Menü
Hier können Sie die ACPI (Advanced Configuration and Power Interface)- Unterstützung in der ASIC (Application-Specific Integrated Circuit) aktivieren oder deaktivieren. Der ACPI APIC-Tabellenzeiger wird in der RSDT-Zeigerliste einbezogen, wenn [Enabled] gewählt wurde. Konfigurationsoptionen: [Disabled] [Enabled] : [Disabled] [Enabled] ASUS M3N78 2-31... -
Seite 78: Apm Configuration
2.5.4 APM Configuration APM Configuration Options Restore on AC Power Loss [Power Off] Power On Power Off Power On By PCI/PCIE Device [Disabled] Power On By Ring [Disabled] Power On By PS/2 KB/MS [Disabled] Power On By RTC Alarm [Disabled] Restore on AC Power Loss [Power Off] [Power Off] lässt den Computer nach einem Stromausfall ausgeschaltet bleiben. -
Seite 79: Hardware Monitor
VCORE Voltage, 3.3V Voltage, 5V Voltage, 12V Voltage Die integrierte Hardware-Überwachung erkennt den Spannungsstatus automatisch über den integrierten Spannungsregler. Smart Q-Fan Function [Disabled] Hier können Sie die ASUS Q-Fan-Funktion zum automatischen Einstellen der Lüftergeschwindigkeit für einen effizienteren Betrieb einstellen. Konfigurationsoptionen: [Disabled] [Enabled] : [Disabled] [Enabled]... -
Seite 80: Boot-Menü
����-M��� ����-M��� Die Elemente im Boot-Menü gestatten Ihnen, die Systemstartoptionen zu ändern. Wählen Sie das gewünschte Element aus und drücken Sie anschließend die <Eingabetaste>, um das Untermenü anzeigen zu lassen. BIOS SETUP UTILITY Main Advanced Power Boot Tools Exit Specifies the Boot Boot Settings Device Priority sequence. -
Seite 81: Boot Settings Configuration
Full Screen Logo [Enabled] Hier können Sie die Anzeige eines Vollbildschirm-Logos aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] Wählen Sie [Enabled] für dieses Element, um die ASUS MyLogo2�-Funktion zu verwenden. Add On ROM Display Mode [Force BIOS] Hier können Sie den Anzeigemodus für optionales ROM einstellen. -
Seite 82: Security
Interrupt 19 Capture [Disabled] Bei Einstellung auf [Enabled] ist den optionalen ROMs erlaubt, den Interrupt 19 zu erfassen. Konfigurationsoptionen: [Disabled] [Enabled] : [Disabled] [Enabled] 2.6.3 Security Die Elemente im Sicherheits-Menü gestatten Ihnen, die Systemsicherheits- einstellungen zu ändern. Wählen Sie das gewünschte Element aus und drücken Sie anschließend die <Eingabetaste>, um die Konfigurationsoptionen anzeigen zu lassen. -
Seite 83: Change User Password
Hier können Sie festlegen, ob beim Aufrufen des BIOS oder beim Systemstart ein Passwort abgefragt wird. Wählen Sie [Setup], wenn ein Passwort vor dem BIOS- Zugriff abgefragt werden soll. Wählen Sie [System], wenn ein Passwort vor dem Systemstart abgefragt werden soll. Konfigurationsoptionen: [Setup] [Always] ASUS M3N78 2-37... -
Seite 84: Tools-Menü
(C)Copyright 1985-2007, American Megatrends, Inc. 2.7.1 ASUS EZ Flash 2 Hier können Sie ASUS EZ Flash 2 ausführen. Wenn Sie die <Eingabetaste> drücken, erscheint eine Bestätigungsnachricht. Wählen Sie mit der linken/rechten Pfeiltaste zwischen [Yes] oder [No] und drücken Sie die <Eingabetaste>, um Ihre Wahl zu bestätigen. -
Seite 85: Express Gate [Enabled]
2.7.2 Express Gate [Enabled] Aktiviert oder deaktiviert die Express Gate-Funktion. Bei ASUS Express Gate handelt es sich um eine direkt zu startende Arbeitsumgebung mit Zugriff auf Skype und das Internet. Konfigurationsoptionen: [Enabled] [Disabled] Konfigurationsoptionen: [Enabled] [Disabled] Konfigurationsoptionen: [Enabled] [Disabled] [Enabled] [Disabled] Enter OS Timer [10 Seconds] Legt die Zeitdauer fest, die das System nach dem Öffnen der Express Gate... -
Seite 86: Exit-Menü
Ex��-M��� Die Elemente im Exit-Menü gestatten Ihnen, die optimalen oder abgesicherten Standardwerte für die BIOS-Elemente zu laden, sowie Ihre Einstellungsänderungen zu speichern oder zu verwerfen. Exit Options Exit system setup after saving the Exit & Save Changes changes. Exit & Discard Changes Discard Changes F10 key can be used for this operation. - Seite 87 Dieses Kapitel beschreibt den Inhalt der Support-DVD, die dem Motherboard- Paket beigelegt ist. Kapitel 3: Software- U���������u�g...
-
Seite 88: Kapitel 3: Software-Unterstützung
Hilfsprogramme, die Sie installieren können, um alle Motherboard-Funktionen nutzen zu können. Der Inhalt der Support-DVD kann jederzeit und ohne Ankündigung geändert werden. Bitte besuchen Sie für Updates die ASUS-Webseite (www.asus.com). 3.2.1 Ausführen der Support-DVD Legen Sie die Support-DVD in das optische Laufwerk. Die DVD zeigt automatisch das Treibermenü... -
Seite 89: Drivers-Menü
Drivers-Menü Das Drivers-Menü zeigt die verfügbaren Gerätetreiber, wenn das System installierte Geräte erkennt. Installieren Sie die nötigen Treiber, um die Geräte zu aktivieren. ASUS InstAll - Installation Wizard for Drivers Installiert alle Treiber über den Installationsassistenten. NVIDIA nForce Chipset Driver Installiert den NVIDIA nForce Chipsatztreiber. -
Seite 90: Utilities-Menü
ASUS InstAll - Installation Wizard for Utilities Startet den ASUS InstallAll Installationsassistenten für Anwendungen. ASUS Update Das ASUS Update-Hilfsprogramm gestattet Ihnen, das Motherboard-BIOS in der Windows -Umgebung zu aktualisieren. Dieses Hilfsprogramm benötigt eine Internet- ® verbindung, entweder durch ein Netzwerk oder einen Internet Service Provider (ISP). - Seite 91 Das Antivirus-Hilfsprogramm sucht und identifiziert Viren auf Ihrem Computer, und entfernt gefundene Viren zuverlässig. Anti-Virus Utility Download Aktualisiert das Antivirusprogramm. ASUS Cool’n’Quiet Utility Installiert das ASUS Cool ‘n’ Quiet-Programm. Die Bildschirmanzeigen und Anwendungsoptionen können je nach Betriebssystem variieren. ASUS M3N78...
-
Seite 92: Make Disk-Menü
3.2.4 Make Disk-Menü Make Disk-Menü Das Make Disk-Menü enthält Elemente zum Erstellen einer RAID-Treiberdiskette. NVIDIA 32/64bit XP SATA RAID Driver (Disk 1/2) Hier können Sie eine NVIDIA 32/64bit �P Serial ATA (SATA) RAID-Treiberdiskette erstellen. NVIDIA 32/64bit Vista SATA RAID Driver Hier können Sie eine NVIDIA 32/64bit Vista Serial ATA (SATA) RAID- Treiberdiskette erstellen. -
Seite 93: Manual-Menü
(PDF) vor. Installieren Sie zuerst Adobe Acrobat Reader aus dem Menü ® ® Utilities bevor Sie diese Handbuchdatei öffnen. ASUS Motherboard Installation Guide Öffnet die ASUS Motherboard Installationshilfe. NVIDIA SATA RAID User’s Manual Öffnet das NVIDIA SATA RAID-Benutzerhandbuch. ASUS M3N78... -
Seite 94: Asus Kontaktdaten
3.2.6 ASUS Kontaktdaten Klicken Sie auf den Tab Contact, um die ASUS Kontaktinformationen anzuzeigen. Sie finden diese Informationen auch auf der ersten Innenseite der Benutzeranleitung. 3.2.7 Weitere Informationen Die Elemente in der rechten oberen Ecke liefern Ihnen zusätzliche Informationen zum Motherboard und dem Inhalt der Support-DVD. Klicken Sie auf ein Symbol, um die entsprechenden Informationen anzuzeigen. -
Seite 95: Dvd Durchsuchen
Zeigt den Inhalt der Support-DVD in einem Fenster an. Formular für technische Unterstützung Zeigt das Formular für eine technische Unterstützungsanfrage an, welches bei technischen Anfragen ausgefüllt werden muss. Dateiliste Zeigt den Inhalt der Support-DVD im Textformat mit einer kurzen Beschreibung an. ASUS M3N78... -
Seite 96: Erstellen Einer Raid-Treiberdiskette
Erstellen einer R�ID-Treiberdiskette Eine Diskette mit dem RAID-Treiber ist erforderlich, wenn Sie Windows �P und ® spätere Betriebssysteme auf einem Laufwerk eines RAID-Sets installieren. So erstellen Sie eine RAID-Treiberdiskette: Legen Sie die Motherboard Support-DVD in das optische Laufwerk. Wählen Sie den Make Disk-Tab. Wählen Sie im Make Disk-Menü... - Seite 97 Dieses Kapitel beschreibt, wie die Hybrid ® -Funktion verwendet wird. ® l 4: N�IDI� -Technologie- u���������u�g...
-
Seite 98: Nvidia ® Hybrid Sli ® -Technologie
® ® N�IDI� Hybrid SLI -Technologie Bei der Hybrid SLI�-Technologie handelt es sich um eine einzigartige Hybrid Multi- GPU-Technologie mit zwei Hauptfunktionen: GeForce Boost und HybridPower�. GeForce Boost steigert die Leistung von NVIDIA-eigenen Grafikkarten, wenn es mit den GPUs dieser Motherboard-Serie kombiniert wird. HybridPower� steigert nach Bedarf die Grafikleistung für anspruchsvolle 3D-Anwendungen und ermöglicht den Wechsel zwischen eigenen GeForce-Grafikprozessoren und dem Motherboard- Grafikprozessor, um den täglichen Betrieb noch stromsparender und geräuscharmer... -
Seite 99: Hybrid Sli Aktivieren
