1.

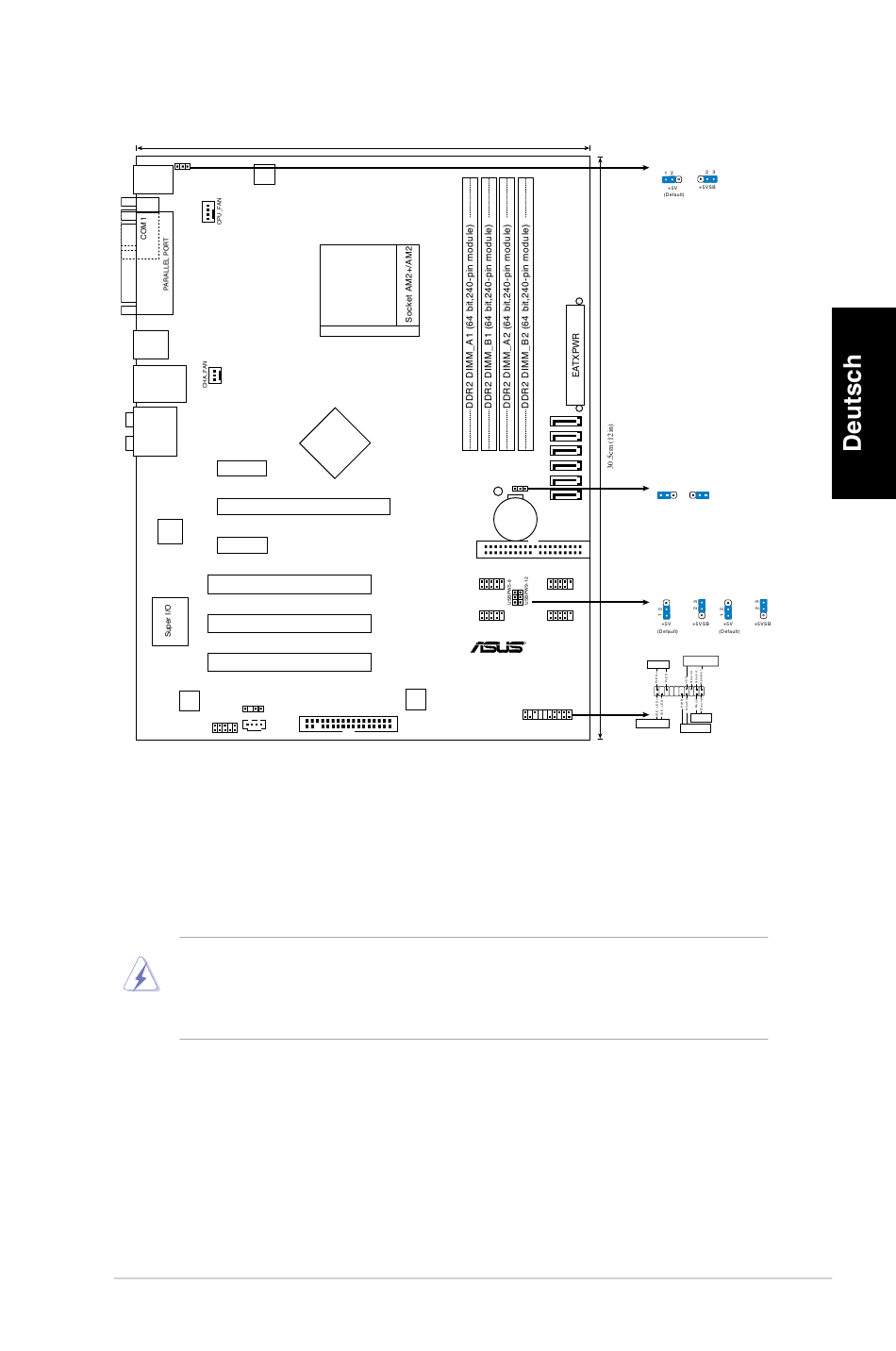

Motherboard-Layout
PS2_USBPW1-4
PS/2KBMS
T : Mouse
B: Keyboard
ATX12V
USB34
LAN1_USB12
AUDIO
PCIEX1_1
Atheros
F1
PCIEX1_2
PCI1
PCI2
PCI3
ALC883
SPDIF_OUT
CD
AAFP
2.
Installieren der CPU
Folgen Sie bitte den nachstehenden Schritten, um eine CPU zu installieren.
1. Suchen Sie auf dem Motherboard den 940-pol. AM2+/AM2-Sockel.
2. Heben Sie den Sockelhebel bis zu einem Winkel von 90 Grad hoch.
WARNUNG!
Die CPU passt nur in einer Richtung in den Sockel. Stecken Sie die CPU nicht
gewaltsam hinein, um verbogene Kontaktstifte und Schäden an der CPU zu
vermeiden!
3. Positionieren Sie die CPU oberhalb des Sockels, so dass die CPU-Ecke mit
dem goldenen Dreieck auf der Sockelecke mit dem kleinen Dreieck liegt.
4. Setzen Sie die CPU vorsichtig in den Sockel ein. Achten Sie auf den korrekten
Sitz.
5. Sobald die CPU richtig sitzt, drücken Sie den Sockelhebel nach unten, um die
CPU zu arretieren. Sie hören einen Klickton, wenn der Hebel einrastet.
23.6cm (9.3in)
Nvidia
MCP78
PCIEX16
8Mb
BIOS
FLOPPY
ASUS M3N78-EH
SATA6
SATA5
SATA4
SATA2
CLRTC
SATA3
SB_PWR
SATA1
CR2032 3V
Lithium Cell
CMOS Power
PRI_IDE
USB78
USB1112
USB56
USB910
R
M3N78-EH
PANEL
PS2_USBPW1-4
CLRTC
1 2
2 3
Normal
Clear RTC
(Default)
USBPW5-8
USBPW9-12
PANEL
SPEAKER
PLED
Reset
+IDE_LED
PWRSW
