5 Quelle
Der Kalibrator kann eine DC-Spannung, DC-Strom, Widerstand, Frequenz und Pulssignal geben.
Warning
Legen Sie zur Vermeidung von Stromschlägen nicht mehr als die angegebene Nennspannung an den Kalibrator, zwischen
den Terminals oder jegliches Terminal und Masse an. Benutzen Sie den Kalibrator immer an Standorten an denen die
Spannung gegen Erde unter der Spitzennennleistung von 30 V liegt.
Achtung
Legen Sie keine Spannung an die Ausgangsterminals für Bereiche die sich außerhalb der simulierten 4-20 mA
Senderausgänge befinden. Andernfalls besteht die Gefahr einer Beschädigung des internen Schaltkreises.
5.1 Anschließen der Kabel an die Terminals
Für DC-Spannung, Frequenz oder Puls (siehe Abbildung 5)
Schritt 1: Verbinden Sie das schwarze Messkabel der Quelle mit dem COM Ausgangsterminal und das rote Kabel mit dem
"Vhz" Ausgangsterminal.
Schritt 2: Verbinden Sie die anderen Enden der Kabel mit dem Eingang des Prüflings. Vergewissern Sie sich, dass die
Polarität korrekt ist.
Für DC-Strom (siehe Abbildung 6)
Schritt 1: Verbinden Sie das schwarze Messkabel der Quelle mit dem „mA-" Ausgangsterminal und das rote Messkabel mit
dem„mA+/LOOP'' Ausgangsterminal.
Schritt 2: Verbinden Sie die anderen Enden der Kabel mit dem Eingang des Prüflings. Vergewissern Sie sich, dass die
Polarität korrekt ist.

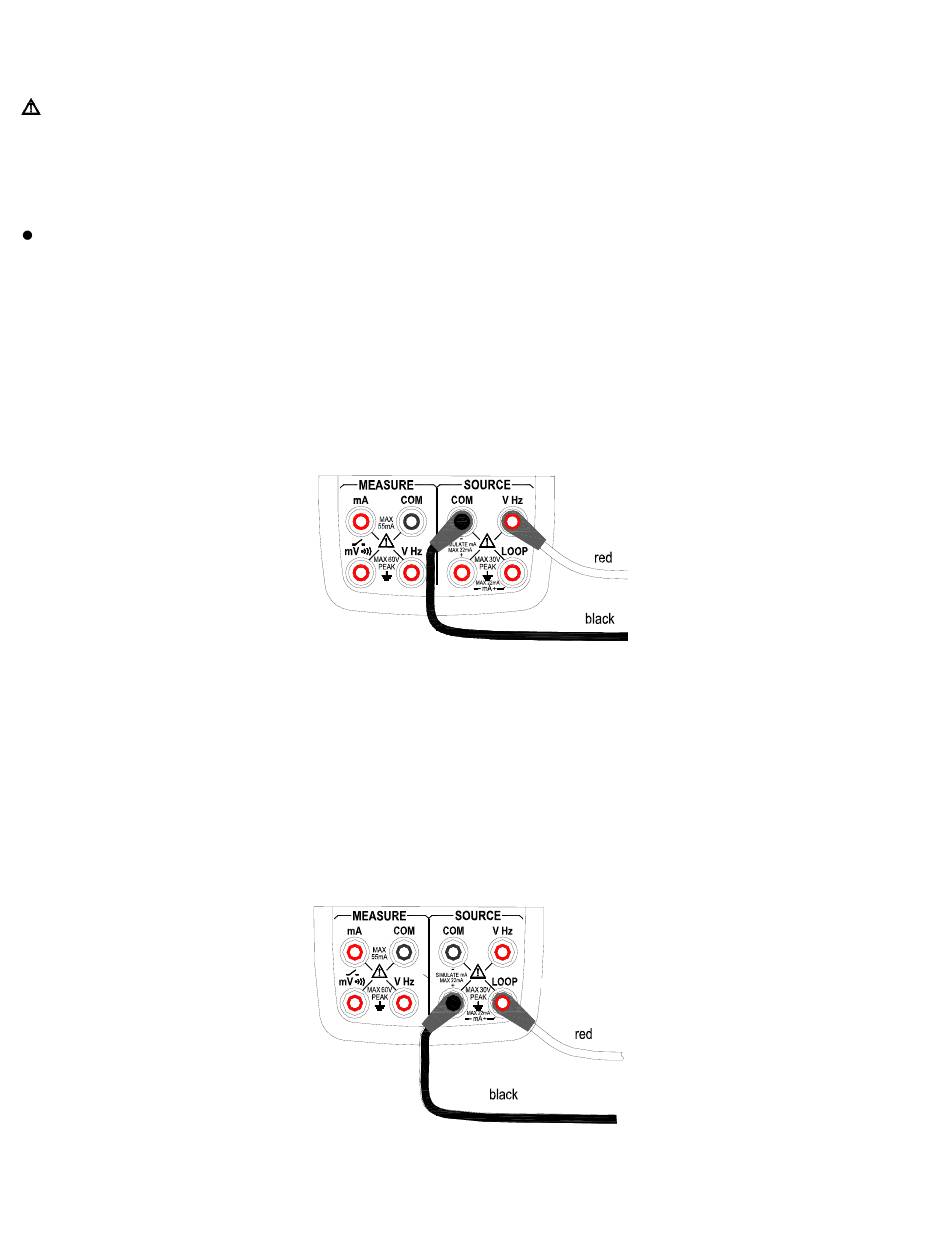

Abbildung 5 – Geben von DC-Spannung, Frequenz und Puls
Abbildung 6 – Geben von DC-Strom
