4.3 Display Screen

Abbildung 4 zeigt einen typische Bildanzeige.
a. Messung
b. Quelle
c. Mess-/Quellenfrequenz
d. Externot verwendet
e. Batteriestandsanzeige
f. Mess-/Quellenfunktion EIN
g. Quellen funktion AUS
h. Mess-/Quellenspannung
i. Mess-/Quellenstrom
j. Quellenimpuls
k. 24V Schleifenstromversorgung EIN
l. Externot verwendet
m. Alarm (Piepser) für Kontinuität der Messung
n. Externot verwendet
o. Messwert HOLD
p. Durchschnittsmesswert
q. Externot verwendet
r. Numerische Hauptanzeige
s. Maßeinheit der Hauptanzeige
t. Manuelle 25 % oder 100 % DCmA Quelle
u. Startanzeige für Quellenimpulszahl/automatische DCmA Erhöhung oder sweeping source Funktion
v. 24V Schleifenstromversorgung EIN
w. automatische DCmA Erhöhung oder sweeping source
x. Maßeinheit der Sekundäranzeige
y. Numerische Sekundäranzeige

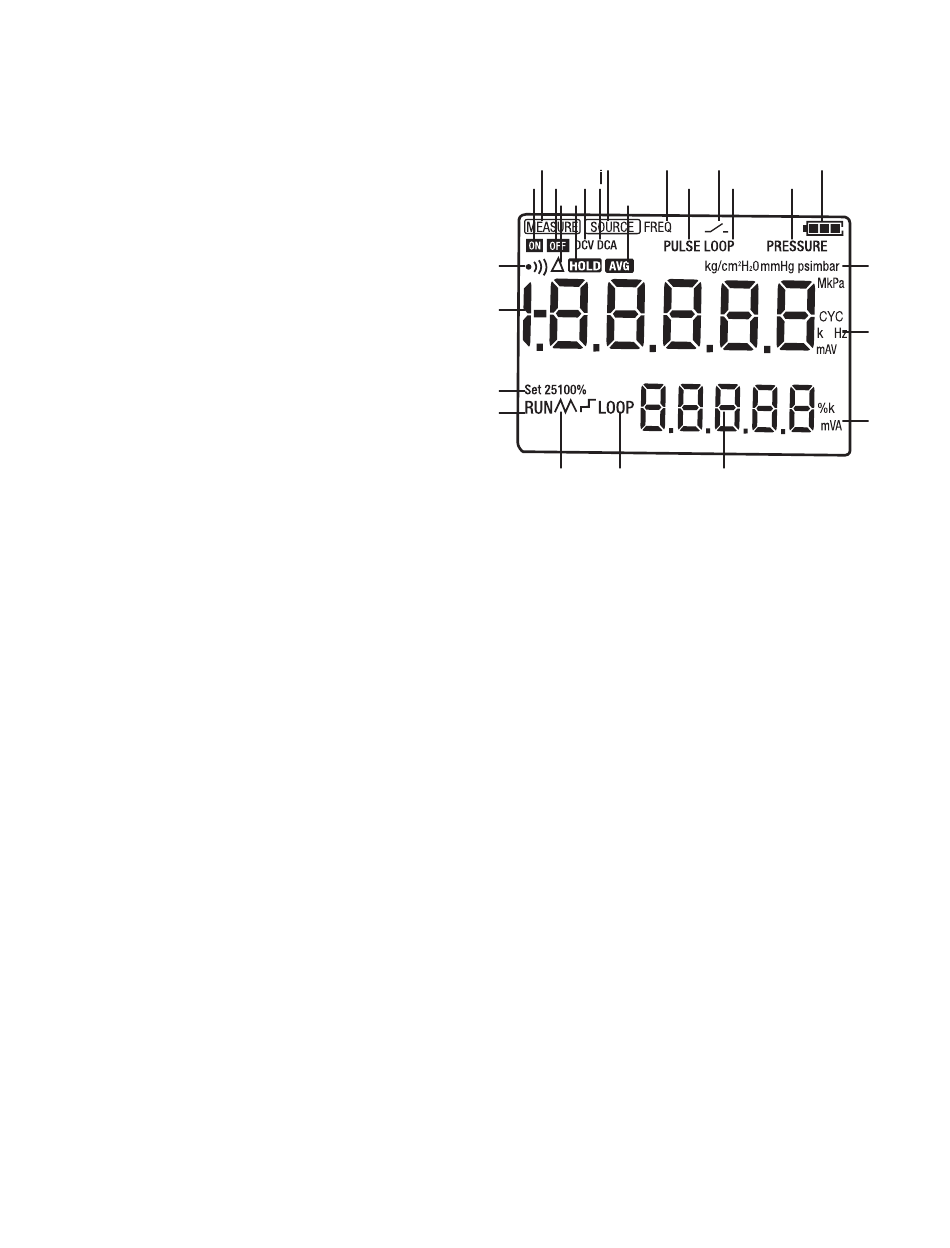

Abbildung 4 – LCD-Display
a b
f g h
n o p
m
r
t
u
w v
Page 6
c d e
j
k l
y
PRC50-GE-V2.1 11/11
q
s
x
