Achtung
Vermeiden von möglichen Schäden am Messgerät oder am Prüfling:
Trennen Sie das Gerät vom Strom und entladen Sie alle Hochspannungskondensatoren bevor Sie den Widerstand oder
die Kontinuität testen;
Benutzen Sie, den Mess- und Quellenbetrieb betreffend, die ordnungsgemäßen Anschlüsse, Funktionen und Bereiche.

4 Beschreibung des Kalibrators

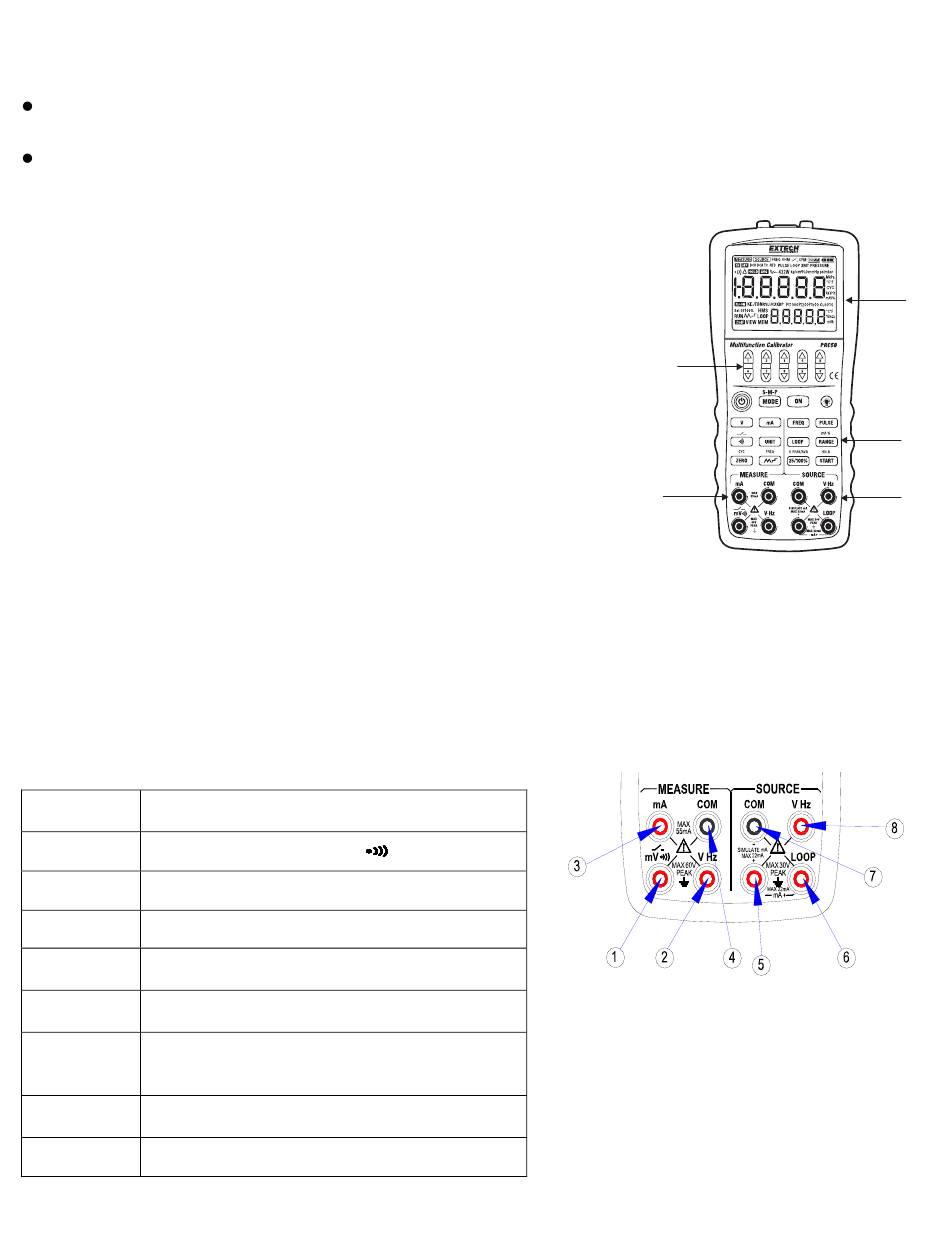

Beziehen Sie sich auf Abbildung 1
1. LCD-Display
2. Zifferneinstellungstasten hoch/runter
3. Steuertastatur
4. Messanschlüsse
5. Quellenanschlüsse
4.1 Mess-/ Quellenanschlüsse
Abbildung 2 zeigt die Mess- / Quellenanschlüsse des Kalibrators. Tabelle 2 erklärt deren Benutzung.
Tablle 2 - Mess- / Quellenanschlüsse
Anschluss
1 Messsignale（+）：DCmV、
2 Messsignale（+）：DCV、FREQ
3
Messsignale（+）：DCmA
Common (return ) （-） Terminal für alle
4
Messfunktionen
Quellensignal:（-）DCmA
5
Quellensignal: (+) Simuliert mA
Quellensignal:（+）DCmA
6
LOOP Anschluss：+24VDC
Schleifenstromanschluss
Common (return ) （-）Terminal für
7
Quellenfunktionen
8 Quellensignal:（+）DCV、FREQ、PULSE
Abbildung 1 – Messgerätbeschreibung
Funktion
Page 4
2
4
Abbildung 2 - Mess- / Quellenanschlüsse
1
3
5
