Für DC-Stromsignale (Abbildung 10)
Schritt 1: Verbinden Sie das schwarze Messkabel mit dem „COM" Eingangsterminal und das rote Messkabel mit dem „mA"
Eingangsterminal.
Schritt 2: Verbinden Sie das andere Ende der Kabel mit den Anschlusspunkten des Prüflings. Vergewissern Sie sich, dass
die Polarität korrekt ist.
Warnung
Schalten Sie den Strom des Prüflings ab bevor Sie den Kalibrator mit diesem verbinden.
Die vorgeschriebene maximale Spannung (60 V) oder der Strom (55 mA) dürfen nicht überschritten werden. Legen Sie
keine größere Spannung oder Strom an. Das Überschreiten der Grenzen gefährdet das Gerät. Es entsteht die Gefahr
eines Stromschlags.
Die Verwechslung des Spannungseingangsterminals mit dem Stromeingangsterminal mA oder umgekehrt, ist bei der
Verkabelung sehr gefährlich. Bei der Verkabelung ist größte Sorgfalt geboten. Überprüfen Sie immer die Fehlerfreiheit
der Verbindungskonfiguration.
Die Stromeingangsterminals sind mit einer eingebauten Stromeingangssicherung ausgestattet. Der Anschluss eines
Überstroms an die Terminals, lässt die Sicherung rausspringen. Ist dies der Fall, ersetzen Sie die Sicherung durch eine
der vorgeschriebenen Leistungsangaben. Für nähere Hinweise zum Ersetzen der Sicherung, beziehen Sie sich auf den
Abschnitt „Ersetzen der Batterie und Sicherung".
Warnung
Kabel- oder Bedienfehler können zur Beschädigung des Gerätes oder zu Personenschäden durch Stromschläge führen.
Gehen Sie mit größter Sorgfalt bei der Ausführung von Messungen vor.

6.2 Messen von DC-Spannung

Schritt 1: Vergewissern Sie sich, dass die Messkabel nicht mit dem Prüfling verbunden sind.
Schritt 2: Drücken Sie die (V), Taste, um die DC Voltage measurement Funktion auszuwählen.
Schritt 3: Verbinden Sie die Messkabel mit den Terminals des Prüflings.
Schritt 4: Drücken Sie die (RANGE) Taste, um einen Bereich von 200mV, 5V, 50V auszuwählen. Es werden ausgewählte
Funktion, Messwert und Maßeinheit auf dem oberen Bereich des Displays angezeigt.

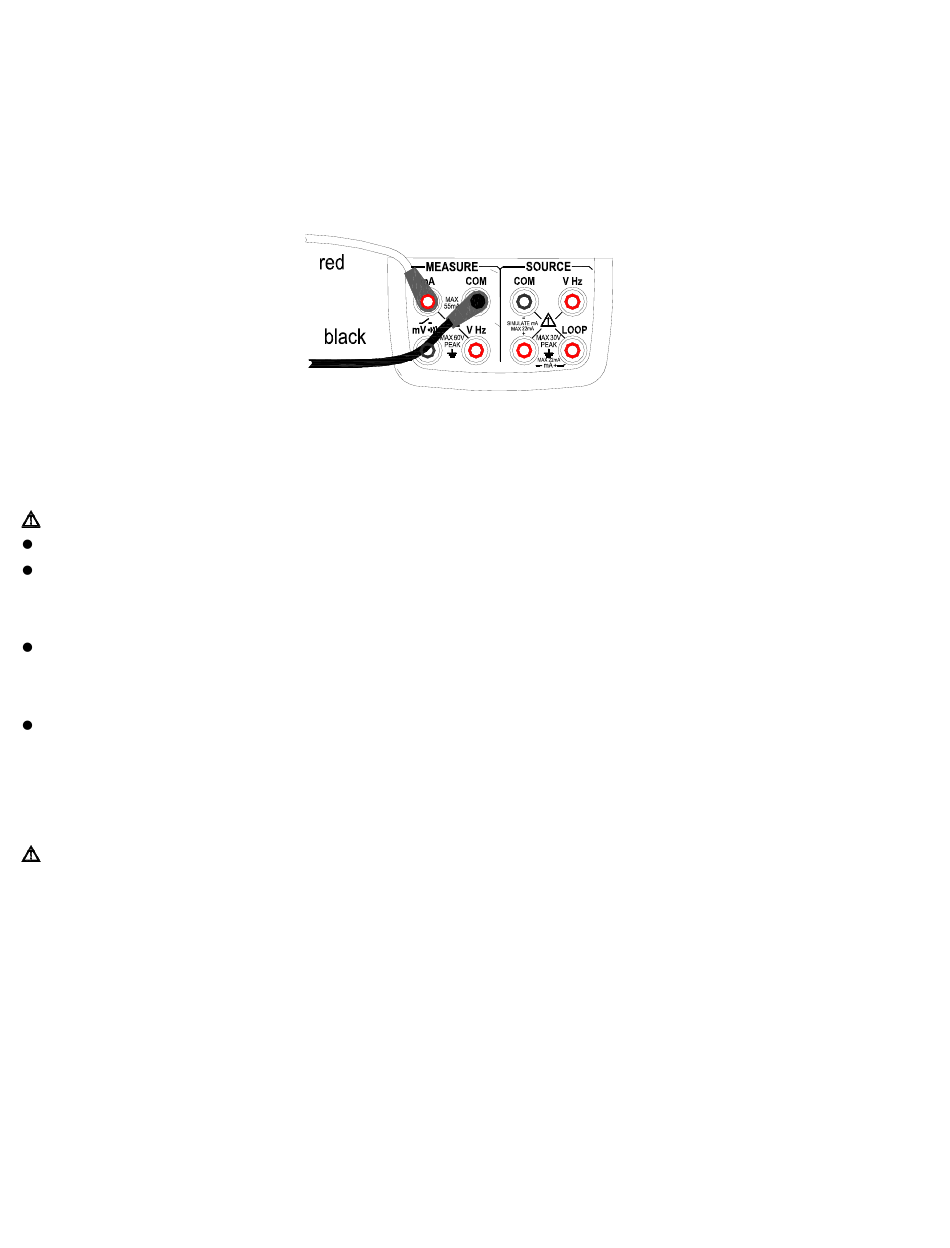

Abbildung 10 - Messen von DC-Strom
Page 16
PRC50-GE-V2.1 11/11
