6.3 Messen von DC-Strom

Schritt 1: Vergewissern Sie sich, dass die Messkabel nicht mit dem Prüfling verbunden sind.
Schritt 2: Drücken Sie die (mA) Taste, um die DC Current measurement Funktion auszuwählen.
Schritt 3: Verbinden Sie die Messkabel mit den Terminals des Prüflings.
Schritt 4: Es werden ausgewählte Funktion, Messwert und Maßeinheit auf dem oberen Bereich des Displays angezeigt.
8.3.1 mA % Display
Im mA measurement Modus wird der voreingestellte Wert auf der numerischen Hauptanzeige und der mA% auf der
kleineren, numerischschen Sekundäranzeige dargestellt. Siehe untenstehende Gleichung.
100 (aktueller Messwert mA - 4 mA)
mA %= %
16 mA
8.3.2 Benutzen des Kalibrators als 24 V Schleifenstromversorgung
Diese Funktion hilft einen 24 V Schleifenstrom einzuschalten, der mit dem gemessenen DC-Gleichstromkreis in Reihe
geschaltet ist. Der Kalibrator kann als Schleifenstromversorgung zum Kalibrieren von zweidrahtigen Konvertern verwendet
werden:
Schritt 1: Das Drücken der 〔LOOP〕Taste im current measurement Modus lässt das LOOP Symbol auf dem Display
erscheinen. Der 24 V Schleifenstrom des Kalibraotrs wird eingeschaltet.
Schritt 2: Verbinden Sie den Kalibrator mit den Schleifenstromterminals des Konverters. Siehe Abbildung 11.

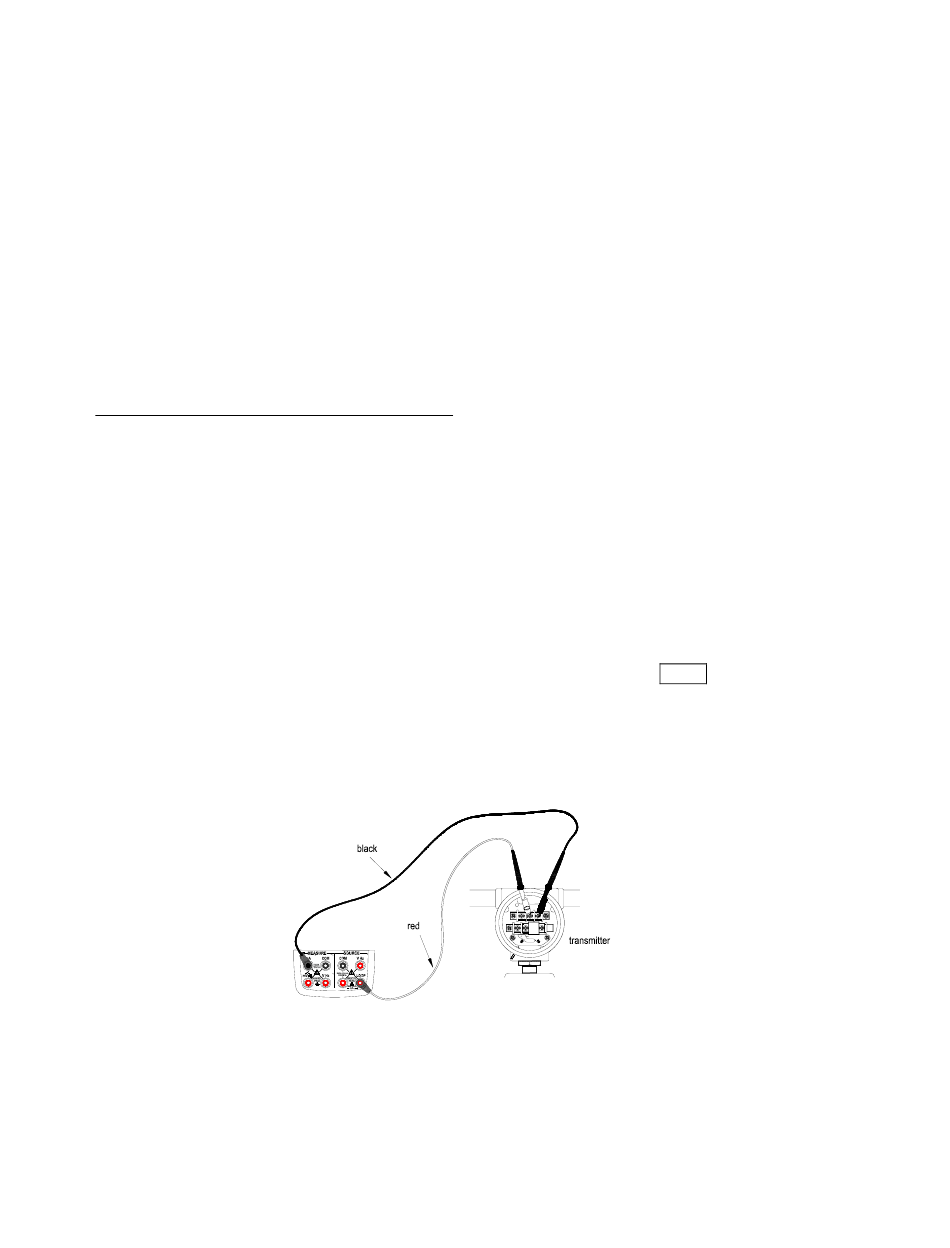

Abbildung 11 – Eine 24 V Schleifenstromversorgung
Hinweis: Da die oben beschriebene Funktion einen beträchtlichen DC-Strom (25 mA) benötigt, wird im Batteriebetrieb die
Batterielebensdauer deutlich reduziert.
