5.3.3 mA % Display
Im mA source Modus wird der voreingestellte Wert auf der numerischen Hauptanzeige und der ma% auf der kleineren,
numerischen Sekundäranzeige dargestellt.
100 (aktueller Messwert mA - 4 mA)
mA % =
Hinweise: Die Erhöhungs- oder Verringerungsfunktion ist im mA % Modus nicht verfügbar.
5.3.4 Simulierte 4-20 mA Senderquelle
Verbinden Sie den Kalibrator und die Leistungsregelung (loop power), wie in Abbildung 7 gezeigt. Folgen Sie den
Bedienschritten im Abschnitt DC-Stromquelle.
5.4 Frequenzausgabe
Der Kalibrator kann ein konstantes Pulssignal entsprechend der voreingestellten Frequenz und Amplitude ausgeben.
Schritt 1: Benutzen Sie die〔FREQ〕Taste, um die frequency source Funktion auszuwählen. Das Display zeigt den
Standardfrequenzwert 10 Hz.
Schritt 2: Benutzen Sie die 〔RANGE〕Taste, um einen Frequenzbereich von 100 Hz, 1 KHz, 10 KHz auszuwählen. Die
ausgewählte Funktion, Standardbereich des Quellwerts und die Maßeinheit werden auf dem Display angezeigt.
Schritt 3: Stellen Sie den Ausgangswert Ziffer für Ziffer durch Benutzen der 〔 〕/〔 〕Tasten ein.
Jedes 〔 〕/〔 〕Tastenpaar stimmt mit jeder Ziffer der LCD-Anzeige überein. Jedes Drücken der 〔 〕/〔 〕Taste
erhöht oder verringert die Ziffer. Das Erhöhen der Ziffer von 9 oder das Herabsetzen von 0 bewirkt einen Übertrag oder
Abzug auf die benachbarte Stelle. Dies ermöglicht ein kontinuierliches Einstellen des Ausgangswertes ohne
Unterbrechungen. Durch gedrückt halten der〔 〕/〔 〕Taste, lassen sich die Ziffern schnell kontinuierlich ändern. Der
Wert wird nicht verändert, wenn er auf das Maximum erhöht oder auf das Minimum herabgesetzt ist.
Schritt 4: Ein einmaliges Drücken der 〔VPEAK〕Taste wechselt in den amplitude setting Modus. Das LCD-Display zeigt
einen Messwert von 1 V.
16 mA

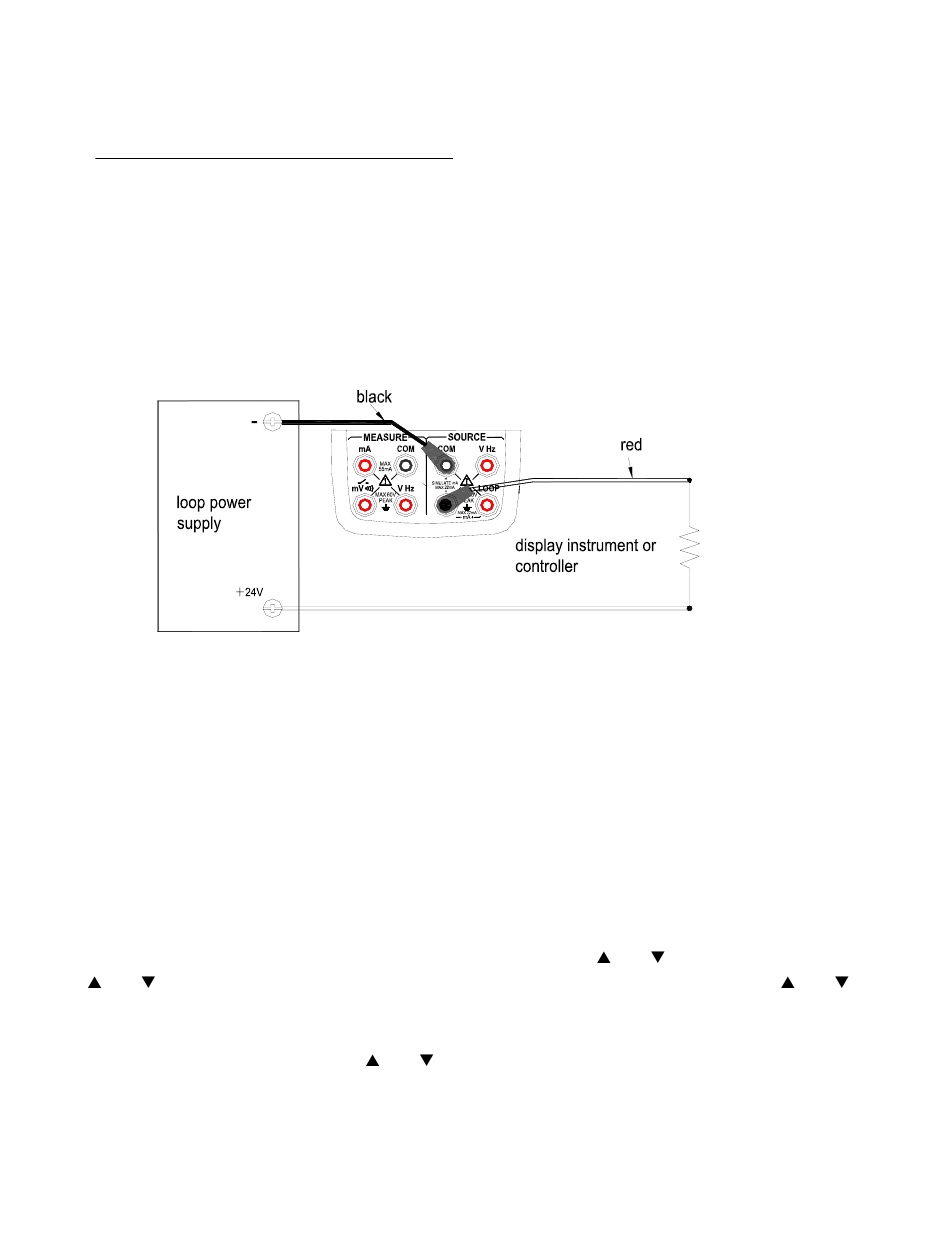

Abbildung 7 - Simulierte 4-20 mA Senderquelle
%
Page 12
PRC50-GE-V2.1 11/11
