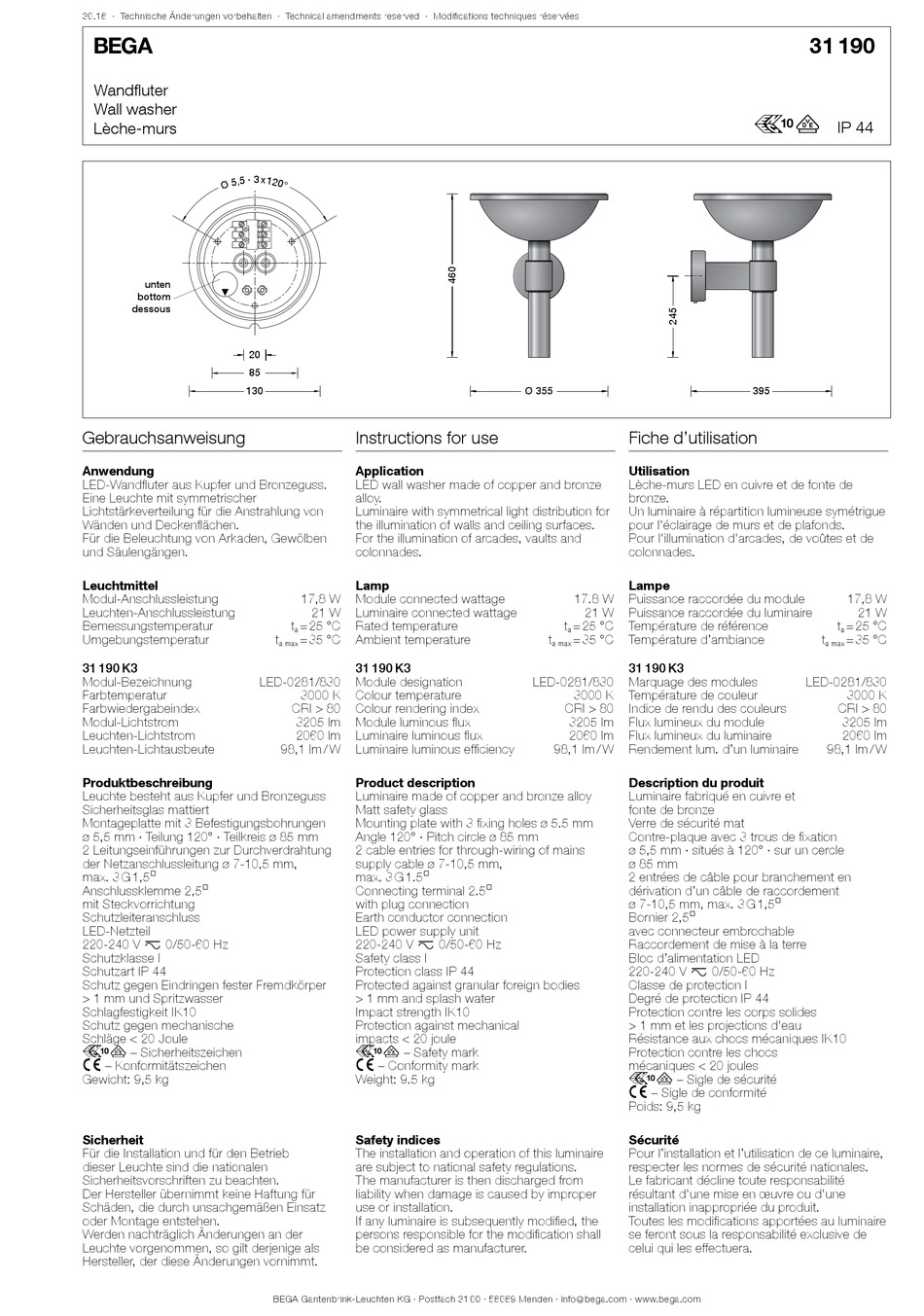

BEGA 31 190 Gebrauchsanweisung

36.18 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Wandfluter
Wall washer
Lèche-murs
unten
bottom
dessous
20
85
130
Gebrauchsanweisung
Anwendung
LED-Wandfluter aus Kupfer und Bronzeguss.
Eine Leuchte mit symmetrischer
Lichtstärkeverteilung für die Anstrahlung von
Wänden und Deckenflächen.
Für die Beleuchtung von Arkaden, Gewölben
und Säulengängen.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
31 190 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Produktbeschreibung
Leuchte besteht aus Kupfer und Bronzeguss
Sicherheitsglas mattiert
Montageplatte mit 3 Befestigungsbohrungen
ø 5,5 mm · Teilung 120° · Teilkreis ø 85 mm
2 Leitungseinführungen zur Durchverdrahtung
der Netzanschlussleitung ø 7-10,5 mm,
max. 3 G 1,5@
Anschlussklemme 2,5@
mit Steckvorrichtung
Schutzleiteranschluss
LED-Netzteil
220-240 V x 0/50-60 Hz
Schutzklasse I
Schutzart IP 44
Schutz gegen Eindringen fester Fremdkörper
> 1 mm und Spritzwasser
Schlagfestigkeit IK10
Schutz gegen mechanische
Schläge < 20 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 9,5 kg
Sicherheit
Für die Installation und für den Betrieb
dieser Leuchte sind die nationalen
Sicherheitsvorschriften zu beachten.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an der
Leuchte vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
Instructions for use
Application
LED wall washer made of copper and bronze
alloy.
Luminaire with symmetrical light distribution for
the illumination of walls and ceiling surfaces.
For the illumination of arcades, vaults and
colonnades.
Lamp
17,8 W Module connected wattage
21 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 35 °C Ambient temperature
a max
31 190 K3
LED-0281/830 Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
3205 lm Module luminous flux
2060 lm Luminaire luminous flux
98,1 lm / W Luminaire luminous efficiency
Product description
Luminaire made of copper and bronze alloy
Matt safety glass
Mounting plate with 3 fixing holes ø 5.5 mm
Angle 120° · Pitch circle ø 85 mm
2 cable entries for through-wiring of mains
supply cable ø 7-10,5 mm,
max. 3 G 1.5@
Connecting terminal 2.5@
with plug connection
Earth conductor connection
LED power supply unit
220-240 V x 0/50-60 Hz
Safety class I
Protection class IP 44
Protected against granular foreign bodies
> 1 mm and splash water
Impact strength IK10
Protection against mechanical
impacts < 20 joule
r – Safety mark
c – Conformity mark
Weight: 9.5 kg
Safety indices
The installation and operation of this luminaire
are subject to national safety regulations.
The manufacturer is then discharged from
liability when damage is caused by improper
use or installation.
If any luminaire is subsequently modified, the
persons responsible for the modification shall
be considered as manufacturer.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Ø 355
Fiche d'utilisation
Utilisation
Lèche-murs LED en cuivre et de fonte de
bronze.
Un luminaire à répartition lumineuse symétrigue
pour l'éclairage de murs et de plafonds.
Pour l'illumination d'arcades, de voûtes et de
colonnades.
Lampe
17.8 W Puissance raccordée du module
21 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 35 °C Température d'ambiance
a max
31 190 K3
LED-0281/830 Marquage des modules
3000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
3205 lm Flux lumineux du module
2060 lm Flux lumineux du luminaire
98,1 lm / W Rendement lum. d'un luminaire
Description du produit
Luminaire fabriqué en cuivre et
fonte de bronze
Verre de sécurité mat
Contre-plaque avec 3 trous de fixation
ø 5,5 mm · situés à 120° · sur un cercle
ø 85 mm
2 entrées de câble pour branchement en
dérivation d'un câble de raccordement
ø 7-10,5 mm, max. 3 G 1,5@
Bornier 2,5@
avec connecteur embrochable
Raccordement de mise à la terre
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
Classe de protection I
Degré de protection IP 44
Protection contre les corps solides
> 1 mm et les projections d'eau
Résistance aux chocs mécaniques IK10
Protection contre les chocs
mécaniques < 20 joules
r – Sigle de sécurité
c – Sigle de conformité
Poids: 9,5 kg
Sécurité
Pour l'installation et l'utilisation de ce luminaire,
respecter les normes de sécurité nationales.
Le fabricant décline toute responsabilité
résultant d'une mise en œuvre ou d'une
installation inappropriée du produit.
Toutes les modifications apportées au luminaire
se feront sous la responsabilité exclusive de
celui qui les effectuera.
31 190
r
IP 44
395
17,8 W
21 W
t = 25 °C
a
t = 35 °C
a max
LED-0281/830
3000 K
CRI > 80
3205 lm
2060 lm
98,1 lm / W
