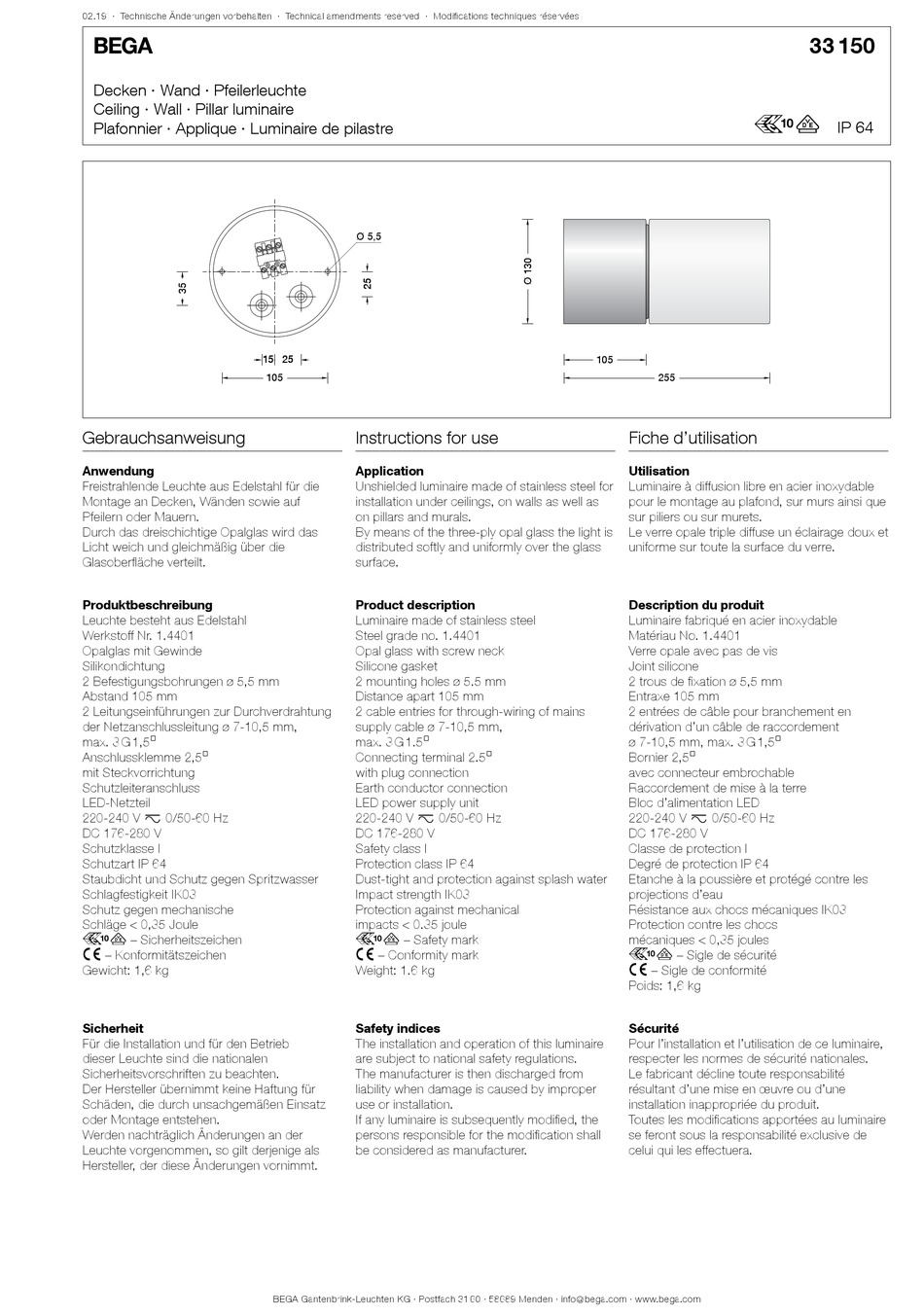

BEGA 33 150 Gebrauchsanweisung

02.19 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Decken · Wand · Pfeilerleuchte
Ceiling · Wall · Pillar luminaire
Plafonnier · Applique · Luminaire de pilastre
Gebrauchsanweisung
Anwendung
Freistrahlende Leuchte aus Edelstahl für die
Montage an Decken, Wänden sowie auf
Pfeilern oder Mauern.
Durch das dreischichtige Opalglas wird das
Licht weich und gleichmäßig über die
Glasoberfläche verteilt.
Produktbeschreibung
Leuchte besteht aus Edelstahl
Werkstoff Nr. 1.4401
Opalglas mit Gewinde
Silikondichtung
2 Befestigungsbohrungen ø 5,5 mm
Abstand 105 mm
2 Leitungseinführungen zur Durchverdrahtung
der Netzanschlussleitung ø 7-10,5 mm,
max. 3 G 1,5@
Anschlussklemme 2,5@
mit Steckvorrichtung
Schutzleiteranschluss
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-280 V
Schutzklasse I
Schutzart IP 64
Staubdicht und Schutz gegen Spritzwasser
Schlagfestigkeit IK03
Schutz gegen mechanische
Schläge < 0,35 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 1,6 kg
Sicherheit
Für die Installation und für den Betrieb
dieser Leuchte sind die nationalen
Sicherheitsvorschriften zu beachten.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an der
Leuchte vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
Ø 5,5
15 15 25 25
105 105
Instructions for use
Application
Unshielded luminaire made of stainless steel for
installation under ceilings, on walls as well as
on pillars and murals.
By means of the three-ply opal glass the light is
distributed softly and uniformly over the glass
surface.
Product description
Luminaire made of stainless steel
Steel grade no. 1.4401
Opal glass with screw neck
Silicone gasket
2 mounting holes ø 5.5 mm
Distance apart 105 mm
2 cable entries for through-wiring of mains
supply cable ø 7-10,5 mm,
max. 3 G 1.5@
Connecting terminal 2.5@
with plug connection
Earth conductor connection
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-280 V
Safety class I
Protection class IP 64
Dust-tight and protection against splash water
Impact strength IK03
Protection against mechanical
impacts < 0.35 joule
r – Safety mark
c – Conformity mark
Weight: 1.6 kg
Safety indices
The installation and operation of this luminaire
are subject to national safety regulations.
The manufacturer is then discharged from
liability when damage is caused by improper
use or installation.
If any luminaire is subsequently modified, the
persons responsible for the modification shall
be considered as manufacturer.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
r
105 105
255 255
Fiche d'utilisation
Utilisation
Luminaire à diffusion libre en acier inoxydable
pour le montage au plafond, sur murs ainsi que
sur piliers ou sur murets.
Le verre opale triple diffuse un éclairage doux et
uniforme sur toute la surface du verre.
Description du produit
Luminaire fabriqué en acier inoxydable
Matériau No. 1.4401
Verre opale avec pas de vis
Joint silicone
2 trous de fixation ø 5,5 mm
Entraxe 105 mm
2 entrées de câble pour branchement en
dérivation d'un câble de raccordement
ø 7-10,5 mm, max. 3 G 1,5@
Bornier 2,5@
avec connecteur embrochable
Raccordement de mise à la terre
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-280 V
Classe de protection I
Degré de protection IP 64
Etanche à la poussière et protégé contre les
projections d'eau
Résistance aux chocs mécaniques IK03
Protection contre les chocs
mécaniques < 0,35 joules
r – Sigle de sécurité
c – Sigle de conformité
Poids: 1,6 kg
Sécurité
Pour l'installation et l'utilisation de ce luminaire,
respecter les normes de sécurité nationales.
Le fabricant décline toute responsabilité
résultant d'une mise en œuvre ou d'une
installation inappropriée du produit.
Toutes les modifications apportées au luminaire
se feront sous la responsabilité exclusive de
celui qui les effectuera.
33 150
IP 64
