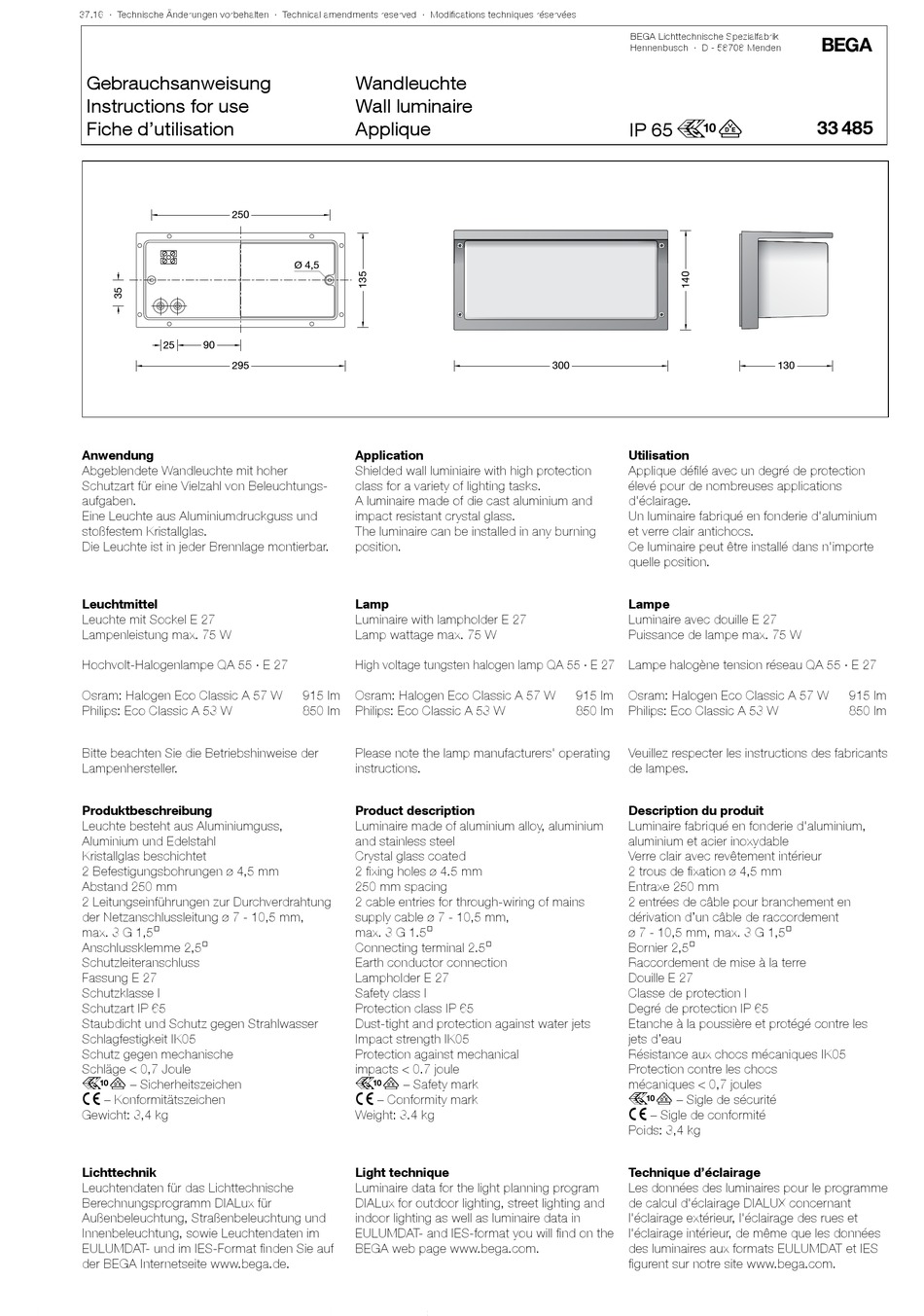

BEGA 33 485 Gebrauchsanweisung

37.16 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
Gebrauchsanweisung
Instructions for use
Fiche d'utilisation
250
25 90
295
Anwendung
Abgeblendete Wandleuchte mit hoher
Schutzart für eine Vielzahl von Beleuchtungs-
aufgaben.
Eine Leuchte aus Aluminiumdruckguss und
stoßfestem Kristallglas.
Die Leuchte ist in jeder Brennlage montierbar.
Leuchtmittel
Leuchte mit Sockel E 27
Lampenleistung max. 75 W
Hochvolt-Halogenlampe QA 55 · E 27
Osram: Halogen Eco Classic A 57 W
Philips: Eco Classic A 53 W
Bitte beachten Sie die Betriebshinweise der
Lampenhersteller.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Kristallglas beschichtet
2 Befestigungsbohrungen ø 4,5 mm
Abstand 250 mm
2 Leitungseinführungen zur Durchverdrahtung
der Netzanschlussleitung ø 7 - 10,5 mm,
max. 3 G 1,5@
Anschlussklemme 2,5@
Schutzleiteranschluss
Fassung E 27
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK05
Schutz gegen mechanische
Schläge < 0,7 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 3,4 kg
Lichttechnik
Leuchtendaten für das Lichttechnische
Berechnungsprogramm DIALux für
Außenbeleuchtung, Straßenbeleuchtung und
Innenbeleuchtung, sowie Leuchtendaten im
EULUMDAT- und im IES-Format finden Sie auf
der BEGA Internetseite www.bega.de.
Wandleuchte
Wall luminaire
Applique
Ø 4,5
Application
Shielded wall luminiaire with high protection
class for a variety of lighting tasks.
A luminaire made of die cast aluminium and
impact resistant crystal glass.
The luminaire can be installed in any burning
position.
Lamp
Luminaire with lampholder E 27
Lamp wattage max. 75 W
High voltage tungsten halogen lamp QA 55 · E 27
915 lm Osram: Halogen Eco Classic A 57 W
850 lm Philips: Eco Classic A 53 W
Please note the lamp manufacturers' operating
instructions.
Product description
Luminaire made of aluminium alloy, aluminium
and stainless steel
Crystal glass coated
2 fixing holes ø 4.5 mm
250 mm spacing
2 cable entries for through-wiring of mains
supply cable ø 7 - 10,5 mm,
max. 3 G 1.5@
Connecting terminal 2.5@
Earth conductor connection
Lampholder E 27
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK05
Protection against mechanical
impacts < 0.7 joule
r – Safety mark
c – Conformity mark
Weight: 3.4 kg
Light technique
Luminaire data for the light planning program
DIALux for outdoor lighting, street lighting and
indoor lighting as well as luminaire data in
EULUMDAT- and IES-format you will find on the
BEGA web page www.bega.com.
BEGA Lichttechnische Spezialfabrik
Hennenbusch · D - 58708 Menden
r
IP 65
300
Utilisation
Applique défilé avec un degré de protection
élevé pour de nombreuses applications
d'éclairage.
Un luminaire fabriqué en fonderie d'aluminium
et verre clair antichocs.
Ce luminaire peut être installé dans n'importe
quelle position.
Lampe
Luminaire avec douille E 27
Puissance de lampe max. 75 W
Lampe halogène tension réseau QA 55 · E 27
915 lm Osram: Halogen Eco Classic A 57 W
850 lm Philips: Eco Classic A 53 W
Veuillez respecter les instructions des fabricants
de lampes.
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Verre clair avec revêtement intérieur
2 trous de fixation ø 4,5 mm
Entraxe 250 mm
2 entrées de câble pour branchement en
dérivation d'un câble de raccordement
ø 7 - 10,5 mm, max. 3 G 1,5@
Bornier 2,5@
Raccordement de mise à la terre
Douille E 27
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK05
Protection contre les chocs
mécaniques < 0,7 joules
r – Sigle de sécurité
c – Sigle de conformité
Poids: 3,4 kg
Technique d'éclairage
Les données des luminaires pour le programme
de calcul d'éclairage DIALUX concernant
l'éclairage extérieur, l'éclairage des rues et
l'éclairage intérieur, de même que les données
des luminaires aux formats EULUMDAT et IES
figurent sur notre site www.bega.com.
!
33 485
130
915 lm
850 lm
